4.2.3.1 Säkerhetsanvisningar

VARNING

Automaten matas med 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ eller 3 x 415 V~

± 5 %, 50/60 Hz nätspänning. Delar av anläggningen är strömförande med livsfarlig spänning -

även när huvudbrytaren är frånslagen. Felaktigt handhavande av automaten kan därför leda till

dödsfall eller allvarliga kroppsskador samt omfattande materiella skador. 4

→ Följ alltid gällande arbetarskyddsföreskrifter och föreskrifter enligt DIN (särskilt DIN EN 60

204, del 1).

→ Endast kvalificerad och behörig personal får öppna täckkåpan över strömförsörjningen och

ansluta automaten till strömförsörjningen.

4.2.3.2 Kontrollera strömförsörjningen

Kontrollera att strömförsörjningen motsvarar de föreskrivna maskinspecifikationerna (se tabell i

avsnitt 3.2

, sidan 99).

ANM: 4

I dokumentationen "Nätkonfiguration (Elektro och tryckluft) för SMD-anläggningar hos kunder",

artikelnr 00191409-xx är åtgärder beskrivna hur man uppnår de krävda specifikationerna.

ANM: 4

Av tekniska skäl uppträder spetsbelastningar i strömförsörjningen. Diskutera eventuellt nätimpe-

dansen med ert elbolag.

4.2.3.3 Nätkabel - specifikation

För nätkabeln gäller följande specifikationer:

5 x 6 mm² vid 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~

5 x 6 mm² vid 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~

Ledarnas färgkodning är beroende av användarlandet.

4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3

4.2 Infrastruktur på uppställningsplatsen Från programversion SR.605.xx Utgåva 07/2008 SE

190

VARNING 4

De elektriska ledningarna till varje enskild automat och till de installerade optionerna (t. ex. MTC,

Productivity-Lift, Vakuumpumpen) måste vara entydigt märkta och förläggas så att de ej kan för-

växlas. Föreskrifterna i det land som automaten används i, gäller.

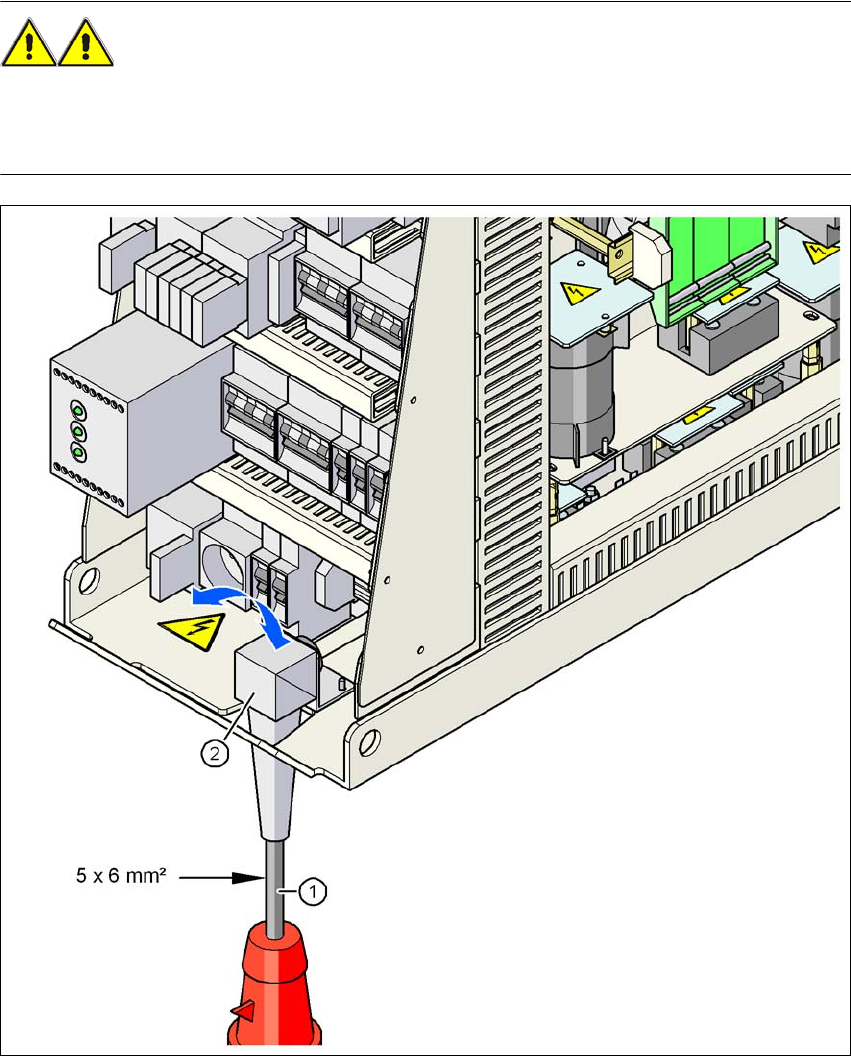

Bild 4.2 - 3 Ledningsarea i nätkabeln

(1) Nätkabel

(2) Vinkel för kabelförskruvningar

Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning

Från programversion SR.605.xx Utgåva 07/2008 SE 4.2 Infrastruktur på uppställningsplatsen

191

4.2.3.4 Anslutning av nätkabeln

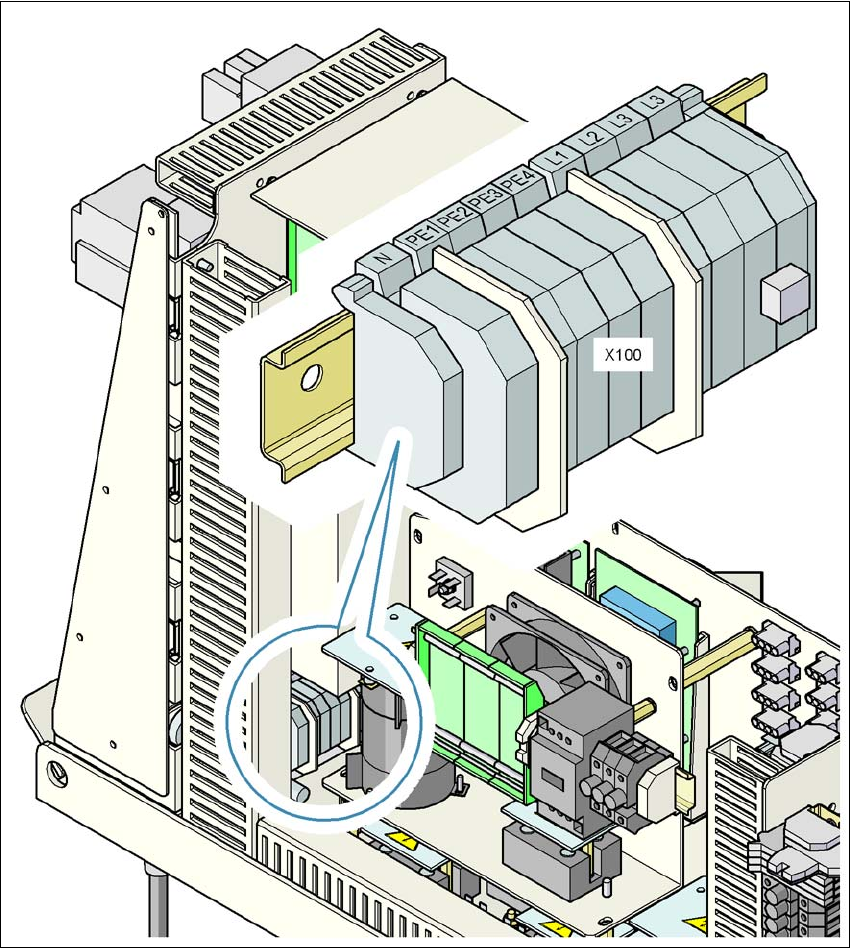

Bild 4.2 - 4 Anslutningsdon för nätkabelns anslutning

(L1) Trefas

(L2) Trefas

(L3) Trefas

(N) Nolledare

(PE) Skyddsjord PE1, PE2, PE3, PE4

(X100) Anslutningsdon
