Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.2 Infrastruktur på uppställningsplatsen
191
4.2.3.4 Anslutning av nätkabeln
4
Bild 4.2 - 4 Anslutningsdon för nätkabelns anslutning
(L1) Trefas
(L2) Trefas
(L3) Trefas
(N) Nolledare
(PE) Skyddsjord PE1, PE2, PE3, PE4
(X100) Anslutningsdon
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.2 Infrastruktur på uppställningsplatsen Från programversion SR.605.xx Utgåva 07/2008 SE
192
→ Kläm på en ändhylsa på varje ledare.
→ Lossa muttern på vinkel-kabelförskruvningen (pos 2 i bild 4.2 - 3
, sida 190).
→ Fäll upp vinkel-kabelförskruvningen.
→ För nätkabeln genom vinkel-kabelförskruvningen till anslutningsdonet X100 (se X100 i bild
4.2 - 4
, sida 191).
→ Kläm fast kabeln och se till det blir tillräckligt stor böjningsradie. Ledarna får inte böjas skarpt.
→ Fäll ner vinkel-kabelförskruvningen (pos 2 i bild 4.2 - 3
, sida 190) och dra fast muttern för
hand.
4.2.3.5 Kontrollera anslutningarna på växelströmstransformatorn T1:s primärsida
Växelströmtransformatorn T1:s primärsida skall vara konfigurerad för respektive försörjnings-
spänning.
→ Kontrollera därför på klämlisten (se bild 4.2 - 5
), att växelströmstransformatorns primärsida
är korrekt ansluten för respektive försörjningsspänning.
4

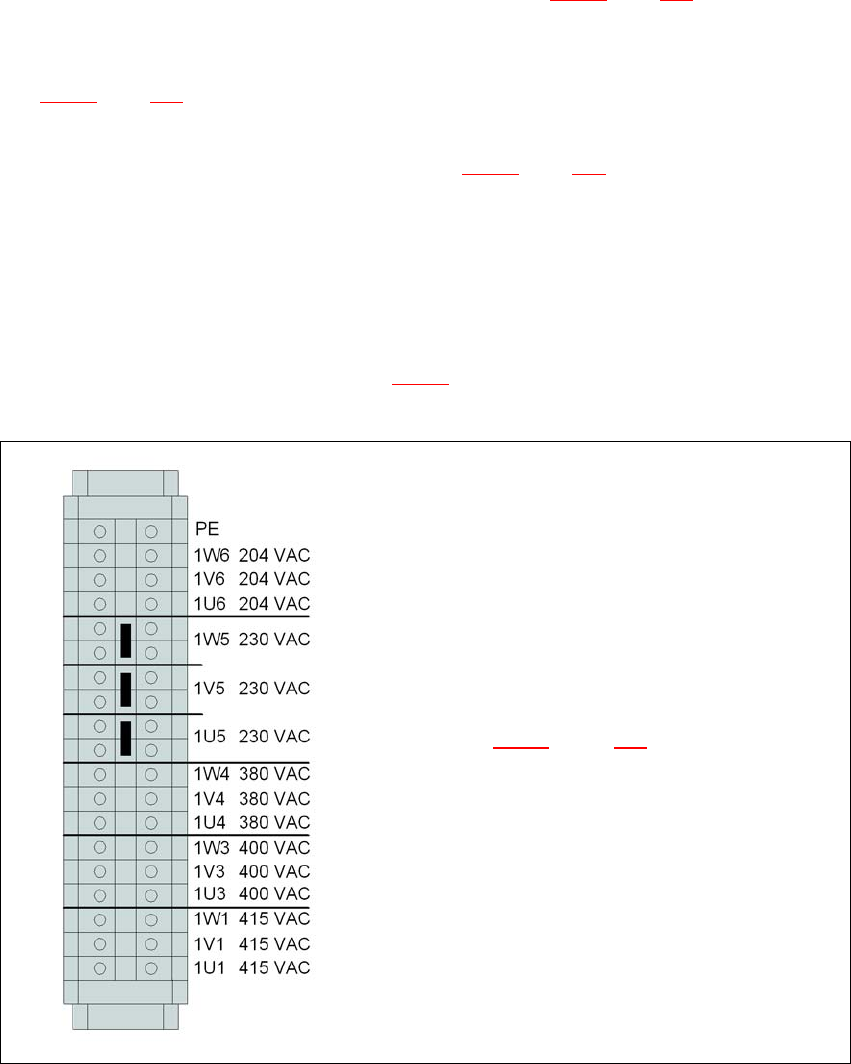

Bild 4.2 - 5 Anslutningsdon primärsida växelströmstransformator T1.
För anslutningsdonets position se pos 3
på bild 4.2 - 6
, sidan 193
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.2 Infrastruktur på uppställningsplatsen
193
ANM 4
De japanska försörjningnäten (3 x 200 V~) och försörjningsnäten i USA (3 x 208 V~) ansluts till
klämmorna för 3 x 204 V~.
4
4
4
4
Bild 4.2 - 6 Anslutningsdonets position med primäranslutningar på växelströmstransformatorn T1
(1) Växelströmstransformator T1
(2) Skylt med primärsidana anslutningsschema
(3) Anslutningsdon med växelströmstransformatorn T1:s primäranslutningar
