4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
196
4.3.3 Verktyg och hjälpmedel
För höjdinställningen av automaten behöver ni följande verktyg och hjälpmedel:
– Gaffelnyckel SW 36, artikelnr 00096286-01
Nyckelvidd 36 för justerskruvarna M24x2x120 för höjdjusteringen av maskinfötterna 4
– Haknyckel 135 - 145 för justering av de mellersta maskinfötterna
Artikelnr 00376519-xx 4
– Öppen nyckel SW 65, artikelnr 00353827-01
Nyckelvidd 65 för sexkant-kontermuttrarna M24 vid mellersta maskinfoten 4
– Sexkantsstiftnyckel, storlek 10, artikelnr 00373926-01
för insexskruvarna M12x80, för fastsättning av distansstycket för de mellersta maskinfötter-
na 4
– Sexkantsstiftnyckel, storlek 19, artikelnr 00373928-01
för insexskruvar M24x90 för fastklämning av de fyra yttre maskinfötternas klämstycken 4
–Gaffeltruck
Gaffellängd: Min. 1800 mm 4
Bärkraft: Min. 6000 kg 4
Gaffelvidd: Se bild 4.3 - 1
, sida 197 4
– Maskinvattenpass: Noggrannhet 0,02 mm/m
– Luftkuddetransportsystem: SIPLACE HSxx, artikelnr 00119002-xx
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
197
4.3.4 Förinställning av kretskortstransportörshöjd
→ Skjut in gaffeltruckens gaffel under automaten, som visas i bild 4.3 - 1.
4

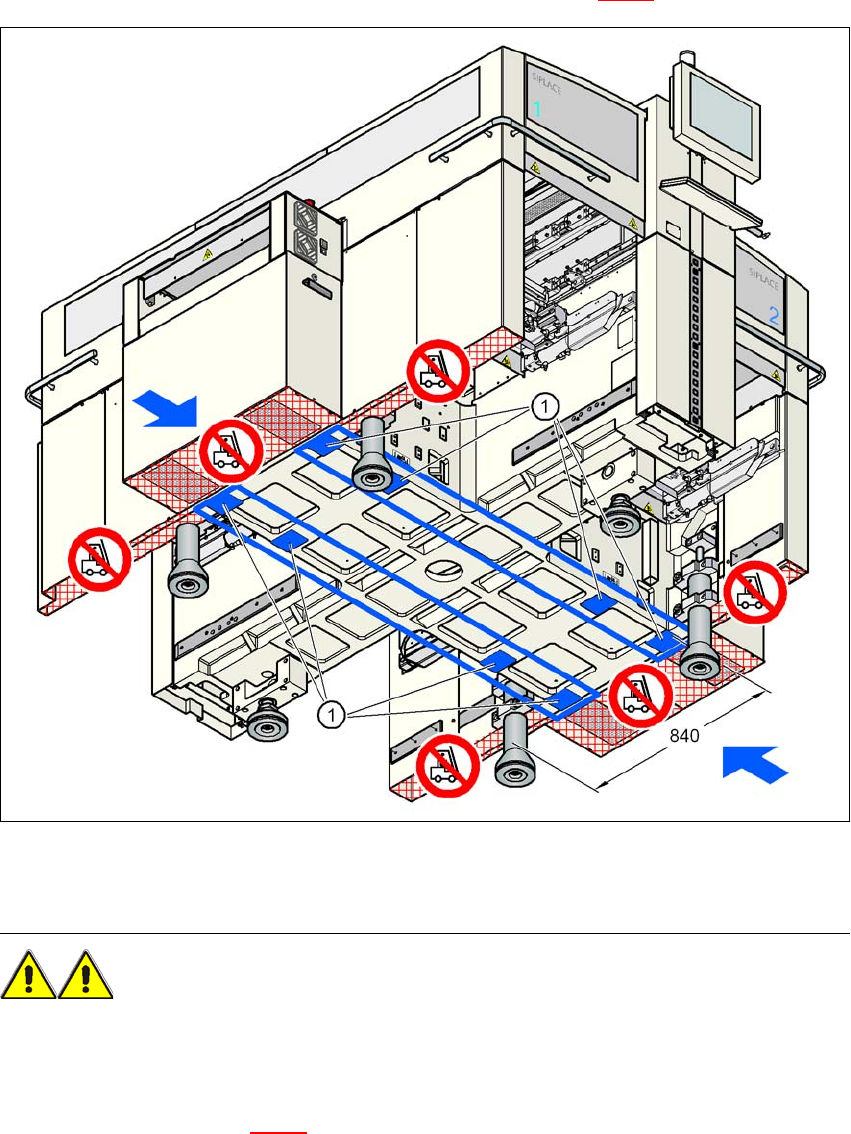

Bild 4.3 - 1 Anläggningsytor - gafflar parallellt till transportriktningen för kretskort
(1) Anläggningsytor för gaffeltruckens gafflar
VARNING 4
Beakta noga följande punkter innan ni lyfter automaten, för att undvika förödande skador på au-
tomaten:
– Gaffeln får bara vara så brett öppen att den alltid befinner sig innanför de båda maskinfötterna
(ansättningsytor se bild 4.3 - 1
). Avståndet mellan maskinfötterna är 776 mm. Det är uttryck-
ligen förbjudet att öka gaffelavståndet så att automaten lyfts i maskinramens sidodelar. En
formförändring av maskinramen blir i så fall följden.
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
198
→ Se till att gafflarna vid lyft av automaten blir likformigt belastade. Ett fast underlag mellan gaff-
larna och automaten, förhindrar att automaten tippar då den lyfts. Så undviks en ensidig be-
lastning av maskinfötterna, som annars skulle leda till en missformning av maskinfötternas
infästning. Vi rekommenderar att en andra person betraktar och kontrollerar att automaten vid
lyftet med gaffeltrucken, inte tippar åt sidan.
→ Lyft upp automaten med gaffeltrucken ca. 35 cm. Så undviker ni skador på era fötter om ma-
skinfötterna av misstag skulle sänkas ner.
Automaten står på 6 fötter.
– 4 yttre maskinfötter (pos 1 i bild 4.3 - 3
, sida 199)
De yttre maskinfötterna finns i två utförande: 4
– yttre maskinfot för kretskorttransporthöjden 830 mm, längd 369 mm,
artikelnr 03041008-01 (pos 1 i bild 4.3 - 2
)
– yttre maskinfot för kretskorttransportörhöjderna 900, 930 och 950 mm,
längd 439 mm, artikelnr 03000890-02 (pos 2 i bild 4.3 - 2
)
– 2 mellan maskinfötter (pos 2 i bild 4.3 - 3
, sida 199) med 2 distansstycken (pos 3 och pos 4 i
bild 4.3 - 3
, sida 199) för höjdinställningen, vid behov.
4

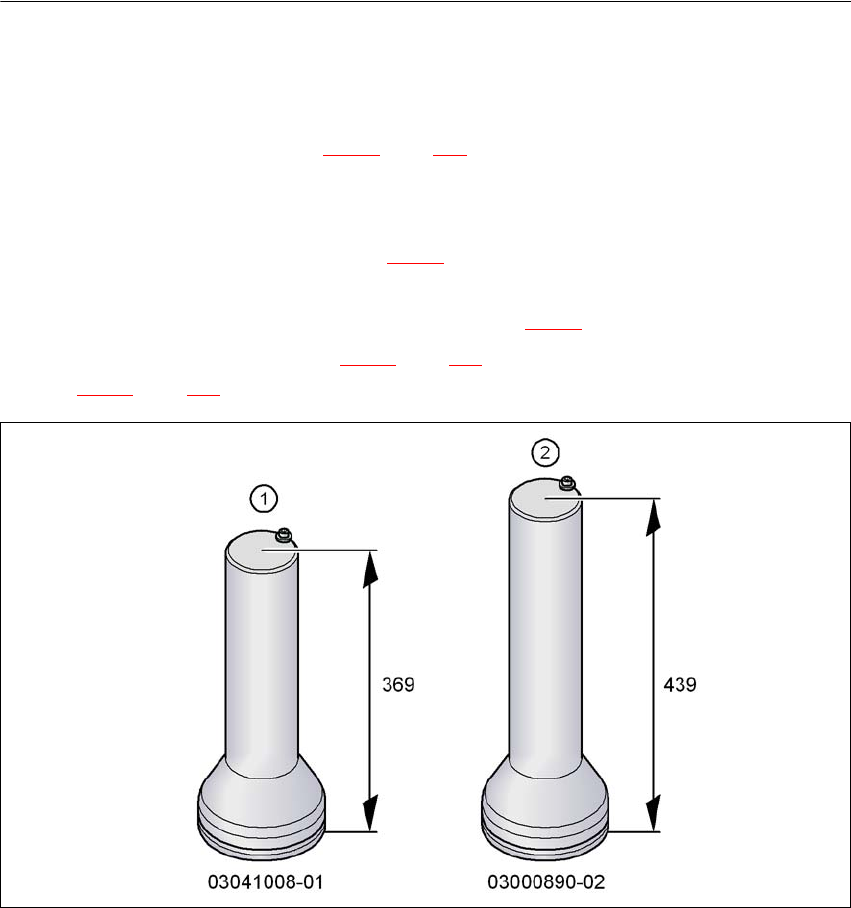

Bild 4.3 - 2 Yttre maskinfötter - två utföranden (mått i millimeter)
