Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten 199 4 Bild 4.3 - 3 Automatens maskinfötter 4 (1) Yttre maskinfot, 4 x, 2 ut fö…
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
198
→ Se till att gafflarna vid lyft av automaten blir likformigt belastade. Ett fast underlag mellan gaff-
larna och automaten, förhindrar att automaten tippar då den lyfts. Så undviks en ensidig be-
lastning av maskinfötterna, som annars skulle leda till en missformning av maskinfötternas
infästning. Vi rekommenderar att en andra person betraktar och kontrollerar att automaten vid
lyftet med gaffeltrucken, inte tippar åt sidan.
→ Lyft upp automaten med gaffeltrucken ca. 35 cm. Så undviker ni skador på era fötter om ma-
skinfötterna av misstag skulle sänkas ner.
Automaten står på 6 fötter.
– 4 yttre maskinfötter (pos 1 i bild 4.3 - 3
, sida 199)
De yttre maskinfötterna finns i två utförande: 4
– yttre maskinfot för kretskorttransporthöjden 830 mm, längd 369 mm,
artikelnr 03041008-01 (pos 1 i bild 4.3 - 2
)
– yttre maskinfot för kretskorttransportörhöjderna 900, 930 och 950 mm,
längd 439 mm, artikelnr 03000890-02 (pos 2 i bild 4.3 - 2
)
– 2 mellan maskinfötter (pos 2 i bild 4.3 - 3
, sida 199) med 2 distansstycken (pos 3 och pos 4 i
bild 4.3 - 3
, sida 199) för höjdinställningen, vid behov.
4
Bild 4.3 - 2 Yttre maskinfötter - två utföranden (mått i millimeter)
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
199
4
Bild 4.3 - 3 Automatens maskinfötter
4
(1) Yttre maskinfot, 4 x, 2 utföranden (se bild 4.3 - 2, sidan 198)
(2) Mellersta maskinfot, 2 x
(3) Distansstycke vid sidan om elaggregatet
(4) Distansstycke vid sidan om pneumatikenheten
(5) Gängat hål för den mellersta maskinfoten
(T) Transportriktning för kretskort
(P) Pneumatikenhet
(S) Elaggregat
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
200
4.3.4.1 Förinställning av de mellersta maskinfötternas höjd
Sedan förinställs de mellersta maskinfötternas höjd. Beroende på automathöjden måste distans-
styckena skruvas på, på rätt ställe på undersidan.
Kretskortstransportörshöjd på 830 mm ställs in 4
För kretskortstransportörshöjden 830 mm behöver ni inget distansstycke.
→ Skruva in de mellersta maskinfötterna i de avsedda gängade hålen, så djupt in det går (Se
Punkt 5 i bild 4.3 - 3
, sida 199).
Kretskortstransportörshöjd på 900 mm ställs in 4
För kretskortstransportörshöjd på 900 mm behöver ni distansstycket.
→ Rikta in dessa, så att 90 mm-sidan är vertikalt inriktad och hålet för den mellersta maskinfoten
pekar neråt.
4
4
4
4
4
4
4
4
4
4
4
4

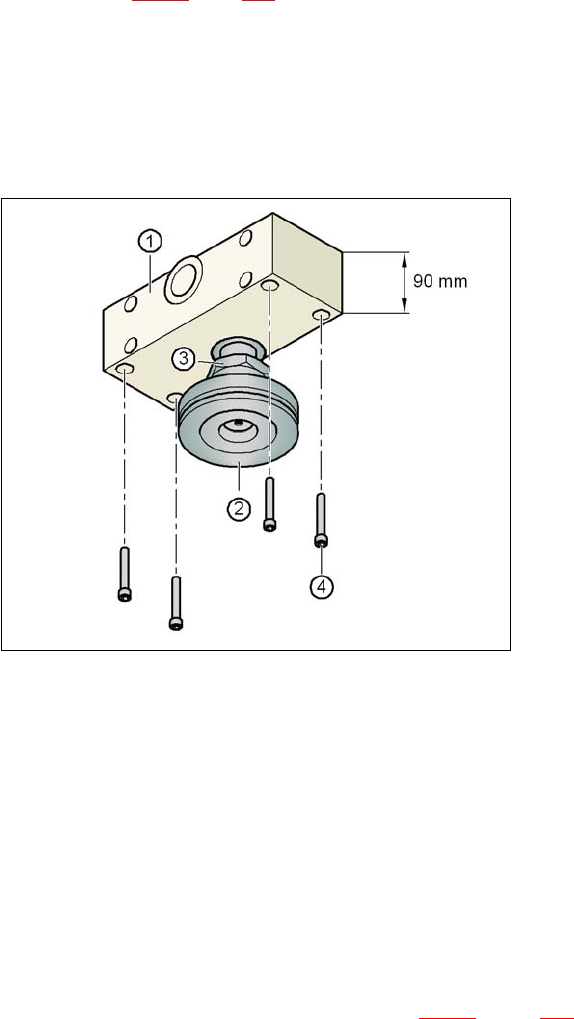

Bild 4.3 - 4 Riktning av distansstycke för 900 mm transporthöjd
4
(1) Distansstyckshöjd 90 mm
(2) Mellersta maskinfot
(3) Kontermutter M24
(4) Insexskruv M12x80, 4 st
→ Skruva in med mellersta gängan på den mellersta maskinfoten i hålet på undersidan av dis-
tansstycket.
→ Rikta in de båda distansstyckena på maskinundersidan på följande sätt:
– Öppningen för distansstycket på pneumatikenhetens sida pekar i riktning med krets-
kortstransportriktningen (se Punkt 4 i bild 4.3 - 3
, sidan 199).
