4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3 4.3 Uppställning av automaten Från pr ogramversion SR.605.xx Utgåva 07/2008 SE 200 4.3.4.1 Förinställning av de mellerst a maskinfötternas höjd Sedan förins…
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
199
4
Bild 4.3 - 3 Automatens maskinfötter
4
(1) Yttre maskinfot, 4 x, 2 utföranden (se bild 4.3 - 2, sidan 198)
(2) Mellersta maskinfot, 2 x
(3) Distansstycke vid sidan om elaggregatet
(4) Distansstycke vid sidan om pneumatikenheten
(5) Gängat hål för den mellersta maskinfoten
(T) Transportriktning för kretskort
(P) Pneumatikenhet
(S) Elaggregat
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
200
4.3.4.1 Förinställning av de mellersta maskinfötternas höjd
Sedan förinställs de mellersta maskinfötternas höjd. Beroende på automathöjden måste distans-
styckena skruvas på, på rätt ställe på undersidan.
Kretskortstransportörshöjd på 830 mm ställs in 4
För kretskortstransportörshöjden 830 mm behöver ni inget distansstycke.
→ Skruva in de mellersta maskinfötterna i de avsedda gängade hålen, så djupt in det går (Se
Punkt 5 i bild 4.3 - 3
, sida 199).
Kretskortstransportörshöjd på 900 mm ställs in 4
För kretskortstransportörshöjd på 900 mm behöver ni distansstycket.
→ Rikta in dessa, så att 90 mm-sidan är vertikalt inriktad och hålet för den mellersta maskinfoten
pekar neråt.
4
4
4
4
4
4
4
4
4
4
4
4

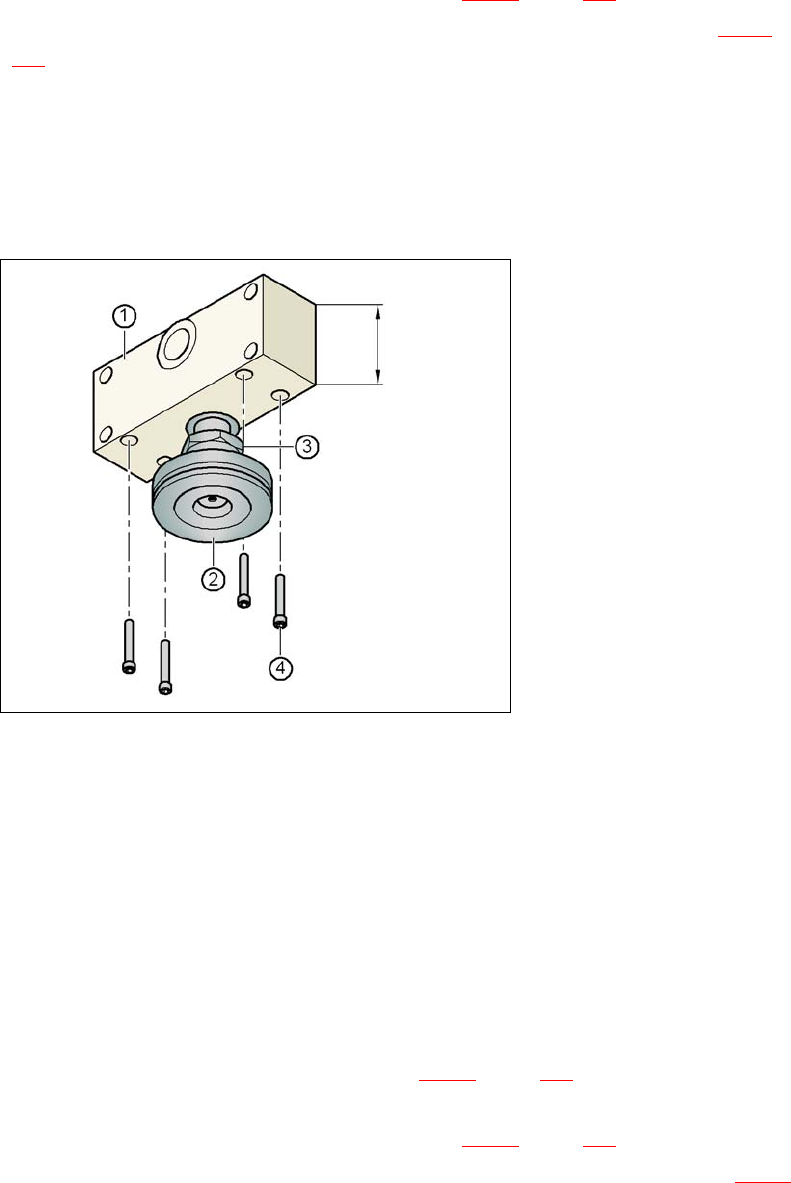

Bild 4.3 - 4 Riktning av distansstycke för 900 mm transporthöjd
4
(1) Distansstyckshöjd 90 mm
(2) Mellersta maskinfot
(3) Kontermutter M24
(4) Insexskruv M12x80, 4 st
→ Skruva in med mellersta gängan på den mellersta maskinfoten i hålet på undersidan av dis-
tansstycket.
→ Rikta in de båda distansstyckena på maskinundersidan på följande sätt:
– Öppningen för distansstycket på pneumatikenhetens sida pekar i riktning med krets-
kortstransportriktningen (se Punkt 4 i bild 4.3 - 3
, sidan 199).
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
201
– Öppningen för distansstycket på pneumatikenhetens sida pekar i motsatt riktning mot
kretskortstransportriktningen (se Punkt 3 i bild 4.3 - 3
, sidan 199).
→ Fäst varje distansstycke med vardera fyra insexskruvar M12x80 (se Punkt 4 i bild 4.3 - 4
, sida
200
). Använd till detta skruvdragarinsatsen med nyckelmått 10 mm.
Kretskortstransportörshöjd på 930 mm och 950 mm ställs in 4
Också för kretskortstransportörshöjderna 930 mm och 950 mm behöver ni distansstycket.
→ Rikta in dessa, så att 122,5 mm-sidan är vertikalt inriktad och hålet för den mellersta maskin-
foten pekar neråt.
4
Bild 4.3 - 5 Riktning av distansstycke för transporthöjderna 930 och 950 mm
4
(1) Distansstyckshöjd 122,5 mm
(2) Maskinfot
(3) Kontermutter M24
(4) Insexskruv M12x80, 4 st
→ Skruva in med mellersta gängan på den mellersta maskinfoten i hålet på undersidan av dis-
tansstycket.
→ Rikta in de båda distansstyckena på följande sätt:
– Öppningen för distansstycket på pneumatikenhetens sida pekar i riktning med krets-
kortstransportriktningen (se Punkt 4 i bild 4.3 - 3
, sidan 199).
– Öppningen för distansstycket på pneumatikenhetens sida pekar i motsatt riktning mot
kretskortstransportriktningen (se Punkt 3 i bild 4.3 - 3
, sidan 199).
→ Fäst varje distansstycke med vardera fyra insexskruvar M12x80 (se Punkt 4 i bild 4.3 - 5
).
Använd till detta skruvdragarinsatsen med nyckelmått 10 mm.
122,5 mm
