→ Ta bort båda sidoplåtarna (pos 6 i bild 4.3 - 8, sida 207).
AKTAS 4
Skruva inte loss de tre undre skruvarna direkt, utan lossa bara, så att sidoplåten inte faller
ner.
→ Lossa sidoplåtens jordkabel.
→ Ta bort de båda dörrarna (pos 2 i bild 4.3 - 8
, sida 207) från påbyggnadssatsen (pos 1).
ANM: 4
För att undvika skador, rekommenderar vi att en andra person hjälper till med montaget av
påbyggnadssatsen.
→ Ställ axelinmatningen (pos 8 i bild 4.3 - 8
, sida 207) vid sidan om automaten, för att få tillräck-
lig plats för monteringen av påbyggnadssatsen (pos 1 i bild 4.3 - 8
, sida 207).
→ Se till att förbindelsekabeln till axelinmatningen inte blir spänd.
→ Lyft påbyggnadssats (pos 1 i bild 4.3 - 8
, sida 207) till maskinramen och positionera denna
så, att montagevinkeln ligger på montagelisten (pos 7 i bild 4.3 - 8
, sida 207).
AKTAS 4
Se till att påbyggnadssatsen inte kolliderar med kretskortstransportörens sexkantaxel och att
denna blir böjd.
→ Fäst påbyggnadssatsen med 4 cylinderskruvar M6x16 och tillhörande brickor (pos 3 på bild
4.3 - 8
, sidan 207).
4.3.7.3 Fäst styrningen till sexkantaxeln
→ Fäst vid enkeltransportör en styrning för sexkantaxeln (pos 8 i bild 4.3 - 7, sida 205) på på-
byggnadssatsen med två cylinderskruvar M6x16 och brickor.
→ Fäst, vid dubbeltransportör två styrningar till sexkantaxeln (pos 8 i bild 4.3 - 7
, sida 205) på
påbyggnadssatsen med vars två cylinderskruvar M6x16 och brickor.
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
209
4.3.7.4 Gör kabelförbindningar - påbyggnadssats på kretskortsutmatningssidan
4
4
4
4
4
Vänster sida av påbyggnadssatsen
(sett i transportriktningen)
Stickkontakt/kabel På stickkontakt/
kabel
NÖDSTOPP-knapp
Start-/stoppknapp
X63/03020687 X63/03002526
Skyddskåpsbrytare, ställplats 3
X53/03020409 X53/03002528
Knapp, komponentvagn-indragningsanordning,
ställplats 3
X232/03021056 X232/03021053
Höger sida av påbyggnadssatsen
(sett i transportriktningen)
Stickkontakt/kabel På stickkontakt/
kabel
Start-/stoppknapp
Brytare kretskort-transportörs-övertäckning
X62/03020410 X62/03002525
Skyddskåpsbrytare, ställplats 2
X52/03006476 X52/03002527
Knapp, komponentvagn-indragningsanordning,
ställplats 2
X222/03021056 X222/03021052
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
210
4.3.7.5 Montera jordkabel för dörrarna
→ Fäst de båda jordkablarna för dörrarna (pos 4 i bild 4.3 - 8, sida 207) på följande sätt i ma-
skinramen:
4

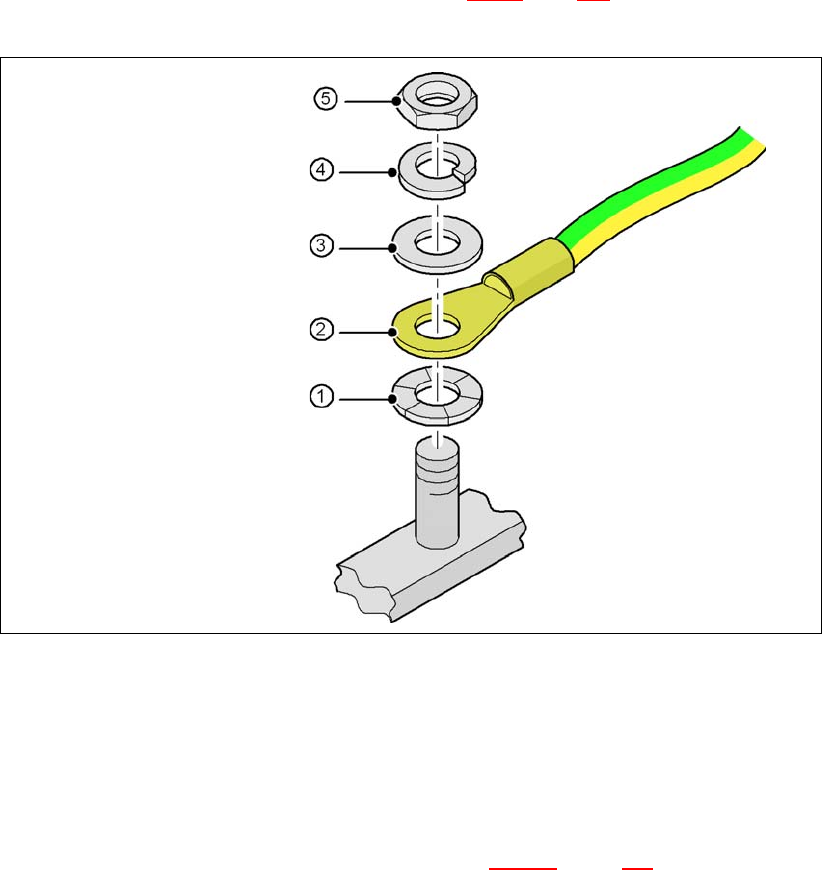

Bild 4.3 - 9 Montera jordkabel
4
4
4
4
4
4.3.7.6 Kontrollera och ställ in skyddskåpsbrytaren
→ Kontrollera skyddskåpsbrytarens funktion (pos 7 i bild 4.3 - 10, sidan 211).
→ Justera vid behov skyddskåpsbrytaren (se Serviceanvisningen).
Sexkantmutter M5
Fjäderring M5, DIN 7980
Bricka M5, DIN 125
Kabelsko, ringformad
Kontaktbricka
