Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten 211 4.3.7.7 Inst allera ingrepp sskydd "nere" Automater lever eras b…

4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3

4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE

210

4.3.7.5 Montera jordkabel för dörrarna

→ Fäst de båda jordkablarna för dörrarna (pos 4 i bild 4.3 - 8, sida 207) på följande sätt i ma-

skinramen:

Bild 4.3 - 9 Montera jordkabel

4.3.7.6 Kontrollera och ställ in skyddskåpsbrytaren

→ Kontrollera skyddskåpsbrytarens funktion (pos 7 i bild 4.3 - 10, sidan 211).

→ Justera vid behov skyddskåpsbrytaren (se Serviceanvisningen).

Sexkantmutter M5

Fjäderring M5, DIN 7980

Bricka M5, DIN 125

Kabelsko, ringformad

Kontaktbricka

Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning

Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten

211

4.3.7.7 Installera ingreppsskydd "nere"

Automater levereras bara med en beröringsskyddsplåt "nere" Monteras automaten inom en linje,

bortfaller beröringsskyddsplåten mellan ut- och inmatningstransportörerna, som sitter nära varan-

dra.

VARNING 4

Montera i princip en beröringsskyddsplåt "nere", vid inmatningssidan på den första automaten

och vid utmatningssidan på den sista automaten i en linje (artikelnr 03003432-01) med 4 insex-

skruvar M4x12. Ni förhindrar härmed ett obefogat ingrepp av personalen, inne i automaten.

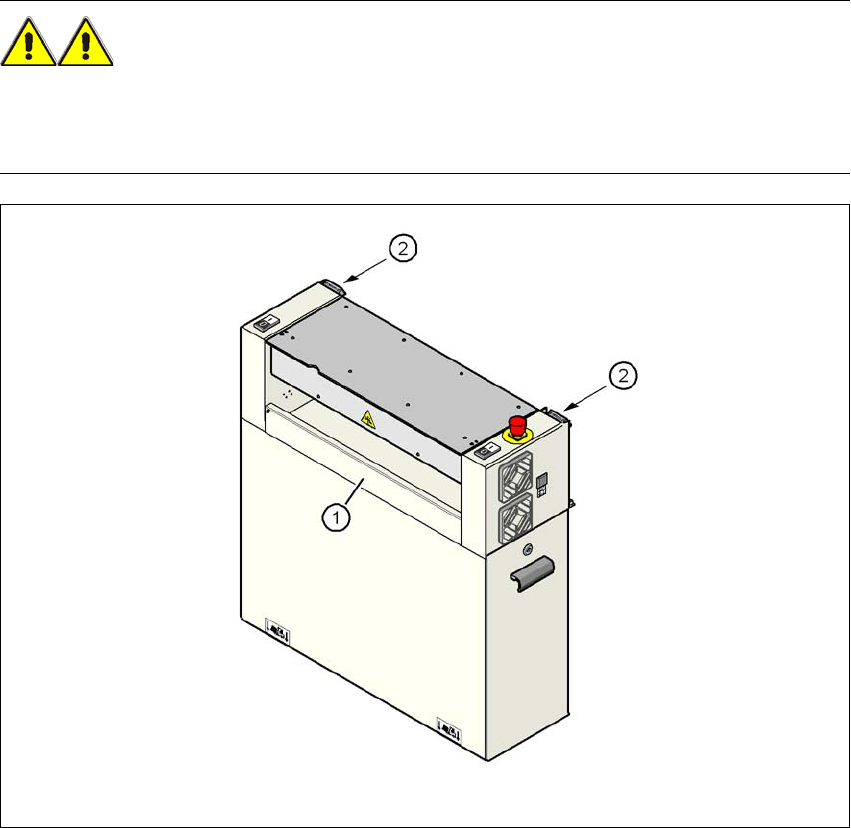

Bild 4.3 - 10 Montera beröringsskyddsplåt "nere" på kretskortsutmatningssidan

(1) Beröringsskyddsplåt "nere", artikelnr 03003432-01

(2) Skyddskåpsbrytare

4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3

4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE

212

4.3.8 Installera axelenhet

4.3.8.1 Axelenhet (portal 3) - elektriska anslutningsställen

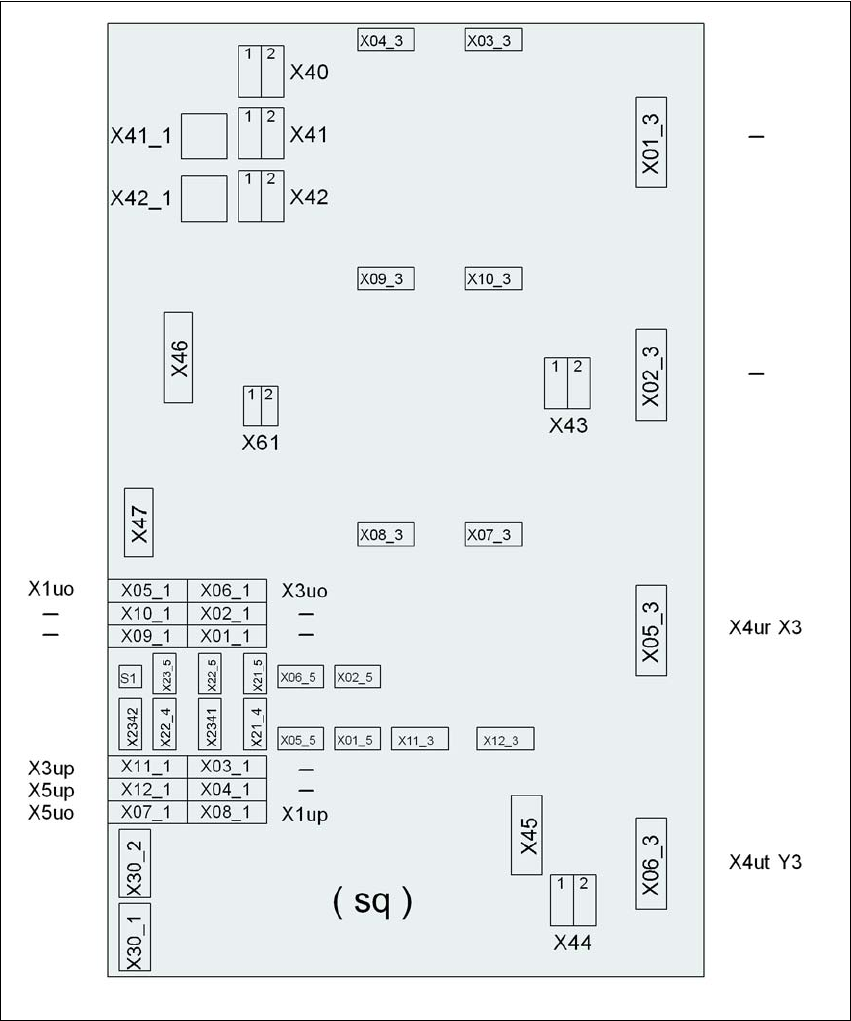

Bild 4.3 - 11 Axelenhet (portal 3), baksida - elektriska anslutningsställen

Stickkontakt
