4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3 4.3 Uppställning av automaten Från pr ogramversion SR.605.xx Utgåva 07/2008 SE 220 4.3.10.5 Montera jordkabel för dörrarna → Fäst de båda jordka blarna för …
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
219
4.3.10.4 Gör kabelförbindningar - påbyggnadssats på kretskortsinmatningssidan
4
Vänster sida av påbyggnadssatsen
(sett i transportriktningen)
Stickkontakt/kabel På stickkontakt/
kabel
Start-/stoppknapp
Brytare kretskort-transportörs-övertäckning
X61/03020410 X61/03002537
Skyddskåpsbrytare, ställplats 4
X54/03020409 X54/03002540
Knapp, komponentvagn-indragningsanordning,
ställplats 4
X242/03021056 X242/03021054
Höger sida av påbyggnadssatsen
(sett i transportriktningen)
Stickkontakt/kabel På stickkontakt/
kabel
NÖDSTOPP-knapp
Start-/stoppknapp
X64/03020687 X64/03002538
Skyddskåpsbrytare, ställplats 1
X51/03020409 X51/03002539
Knapp, komponentvagn-indragningsanordning,
ställplats 1
X212/03021056 X212/03021051
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
220
4.3.10.5 Montera jordkabel för dörrarna
→ Fäst de båda jordkablarna för dörrarna (pos 4 i bild 4.3 - 13, sida 217) på följande sätt i ma-
skinramen:
4

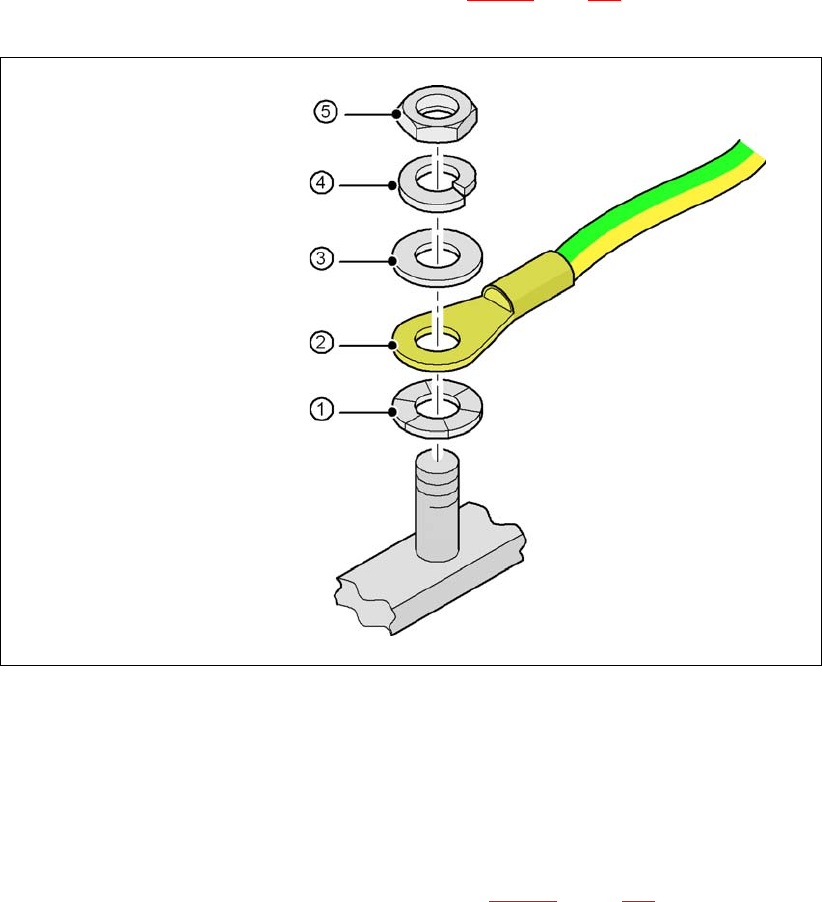

Bild 4.3 - 14 Montera jordkabel
4
4
4
4
4
4.3.10.6 Kontrollera och ställ in skyddskåpsbrytaren
→ Kontrollera skyddskåpsbrytarens funktion (pos 7 i bild 4.3 - 15, sidan 221).
→ Justera vid behov skyddskåpsbrytaren (se Serviceanvisningen).
4
Sexkantmutter M5
Fjäderring M5, DIN 7980
Bricka M5, DIN 125
Kabelsko, ringformad
Kontaktbricka
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
221
4.3.10.7 Installera beröringsskyddsplåt "nere"
Automater levereras bara med en beröringsskyddsplåt "nere" Monteras automaten inom en linje,
bortfaller beröringsskyddsplåten mellan ut- och inmatningstransportörerna, som sitter nära varan-
dra.
VARNING 4
Montera i princip en beröringsskyddsplåt "nere", vid inmatningssidan på den första automaten
och vid utmatningssidan på den sista automaten i en linje (artikelnr 03003432-01) med 4 insex-
skruvar M4x12. Ni förhindrar härmed ett obefogat ingrepp av personalen, inne i automaten.
4

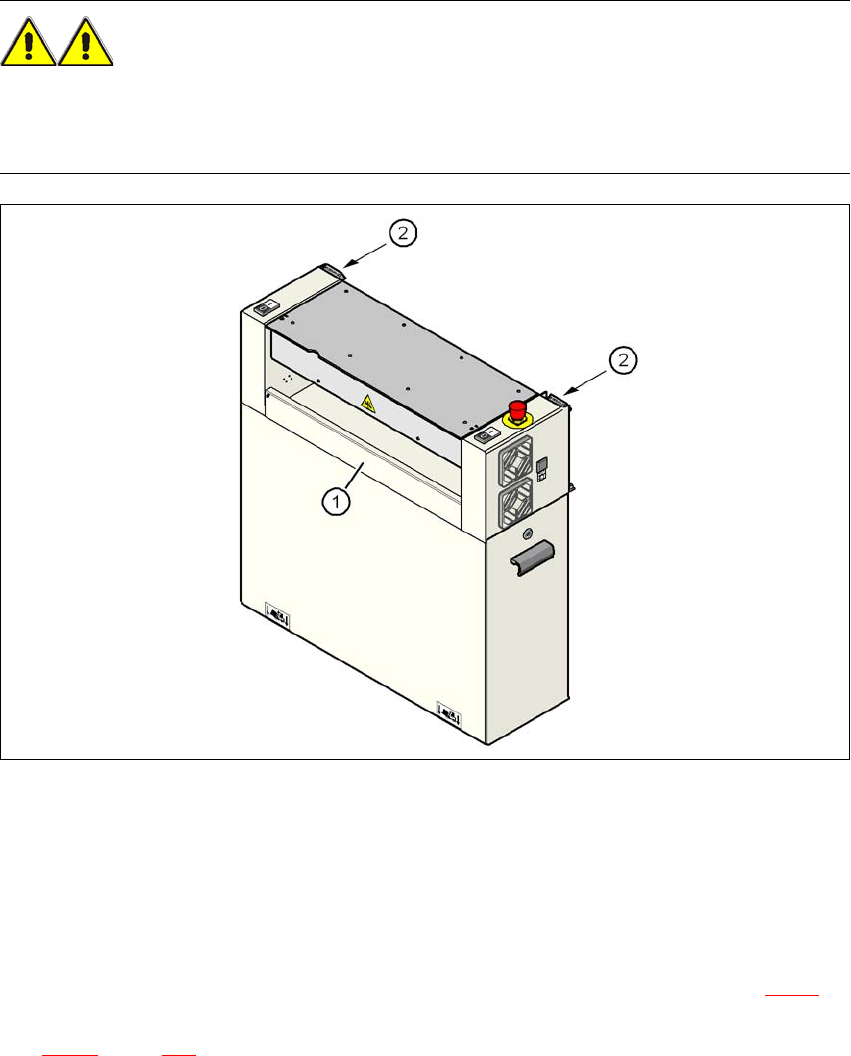

Bild 4.3 - 15 Montera beröringsskyddsplåt "nere" på kretskortsinmatningssidan
(1) Beröringsskyddsplåt "nere", artikelnr 03003432-01
(2) Skyddskåpsbrytare
4
4.3.11 Installera Box-PC-enhet
Ytmonteringsautomat kan utrustas med en Box-PC-enhet eller en datorenhet. I avsnitt 4.3.11 är
installationen av Box-PC'n beskriven. Beskrivningen om installationen av datorenheten, finns i av-
snitt 4.3.12
, sidan 226.
