4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3 4.3 Uppställning av automaten Från pr ogramversion SR.605.xx Utgåva 07/2008 SE 224 4.3.1 1.2 Box-PC-enhet - stickansl utningar på front sidan 4 → Kontroller…
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
223
4

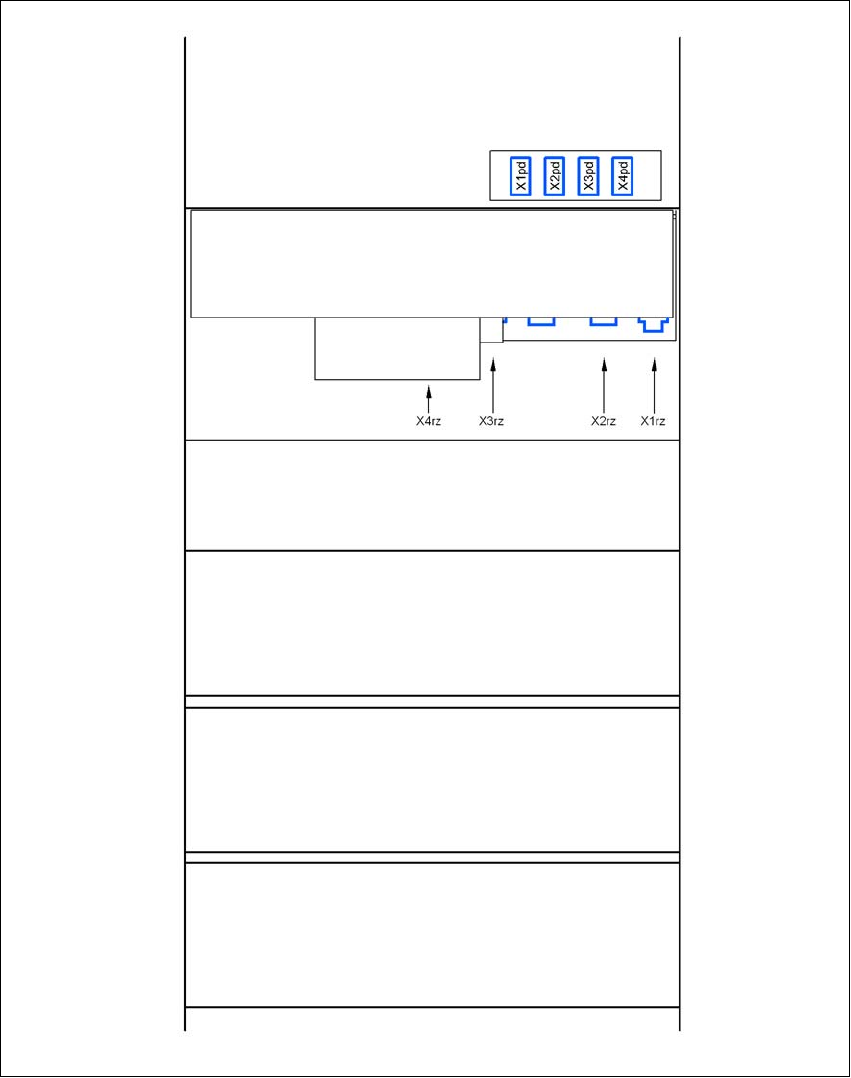

Bild 4.3 - 17 Box-PC-enhet, baksida - anslutning av stickkontakter
USB-hubb
DC/DC-konverter
Styrdator
Maskinstyrsystem
Box-PC spänningsfördelare
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
224
4.3.11.2 Box-PC-enhet - stickanslutningar på frontsidan
4
→ Kontrollera också följande stickanslutningar:
4
Box-PC-enhet, frontsida
(bild 4.3 - 16
, sida 222)
Stickkontakt
Anslutningskabel Observera
Stickkontakt Kabel
X0pr
a
X0pr 03009778 Stick in till anslag
X1pr
a
X1pr 03009838 Stick in till anslag
X2pr
a
X2pr 03009755 Stick in till anslag
X3pr
a
X3pr 03009756 Stick in till anslag
X0ps
a
X0ps 03009798 Stick in till anslag
X1ps
a
X1ps 03009818 Stick in till anslag
X2ps
a
X2ps 03009757 Stick in till anslag
X3ps
a
X3ps 03009758 Stick in till anslag
X6pc X6pc 03010478 Stick in till anslag
X5pv X5pv 03051749 Säkra med skruvar
X6pv X6pv 03051750 Säkra med skruvar
a) Denna stickkontakt är avsedd för kamera.
Box-PC-enhet, frontsida
(bild 4.3 - 16
, sida 222)
Stickkontakt
Stickkontakt Kabel
X1pa X4rz (Box-PC baksida) 03050908-W2
X1pc X4rz (Box-PC baksida) 03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd X2rz (Box-PC baksida) 03052633-W1
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
225
4.3.11.3 Box-PC-enhet - stickanslutningar på baksidan
4
4
4.3.11.4 Box-PC-enhet monteras
→ Gör stickförbindelser på Box-PC-enhetens baksida (se avsnitt 4.3.11.3).
→ Lyft försiktigt upp Box-PC-enheten till skenorna på påbyggnadssatsen.
→ Se till att ingen kabel kläms.
→ Skjut in Box-PC-enheten in i påbyggnadssatsen till anslag.
→ Gör stickförbindelser på Box-PC-enhetens frontsida (se avsnitt 4.3.11.2
, sida 224).
→ Fixera kablarna på frontsidan med kabelband.
→ Säkra Box-PC-enheten med cylinderskruvarna.
→ Fäst jordkabeln på dörren (pos 2 i bild 4.3 - 13
, sidan 217), som visas i bild 4.3 - 14 på sidan
220
.
→ Lås dörrarna.
ANM 4
Vid installerad Box-PC-enhet, fortsätter ni med avsnitt 4.3.13, sidan 230.
Box-PC-enhet, baksida
(bild 4.3 - 17
, sida 223)
stickkontakt
Anslutningskabel Observera
Stickkontakt Kabel
PE1 Kabelring Jordkabel
Fäst enligt bild 4.3 - 14
,
sidan 220
X1rz X1rz 03051757 Stick in till anslag
X3rz X3rz 03050907 Stick in till anslag
X1pd X1pd 03051751 Stick in till anslag
X2pd X2pd 03051752 Stick in till anslag
X3pd X3pd 03051753 Stick in till anslag
X4pd X4pd 03051754 Stick in till anslag
