4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3 4.3 Uppställning av automaten Från pr ogramversion SR.605.xx Utgåva 07/2008 SE 230 4.3.13 Inst allera axelenhet 4.3.13.1 Axelenhet (port al 1 och port al 4)…
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
229
4.3.12.3 Datorenhet - stickanslutningar på baksidan
4
4
4.3.12.4 Montera datorenhet
→ Gör stickförbindelser på datorenhetens baksida (se avsnitt 4.3.12.3).
→ Lyft försiktigt upp datorenheten till spåren på påbyggnadssatsen.
→ Se till att ingen kabel kläms.
→ Kontrollera att kablarna till frontsidan ligger i kabelledningsplåten till höger.
(pos 1 i bild 4.3 - 18
, sidan 226).
→ Fixera kablarna på frontsidan med kabelband.
→ Skjut in datorenheten i påbyggnadssatsen till anslag.
→ Anslut fläktkabeln till kabeln till datorenheten.
→ Gör stickförbindelser på datorenhetens frontsida (se avsnitt 4.3 - 16
, sida 222).
→ Säkra datorenheten med cylinderskruvarna.
→ Fäst jordkabeln på dörren (pos 2 i bild 4.3 - 13
, sidan 217), som visas i bild 4.3 - 14 på sidan
220
.
→ Lås dörrarna.
Datorenhet, baksida
(bild 4.3 - 19
)
Stickkontakt
Anslutningskabel Observera
Stickkontakt Kabel
PE1 Kabelring Jordkabel
Fäst enligt bild 4.3 - 14
,
sidan 220
X27pz X27pz 03003437 W1-W2 Stick på till anslag
X2pz X2pz 03002966 W1-W5 Fäst med skruvar
X1pz X1pz 03002969 W1-W5 Fäst med skruvar
X62pz X62pz 03002488 Haka i
P24/GND X1 Fläkt i påbyggnadssats Stick på till anslag
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
230
4.3.13 Installera axelenhet
4.3.13.1 Axelenhet (portal 1 och portal 4) - elektriska anslutningsställen
4

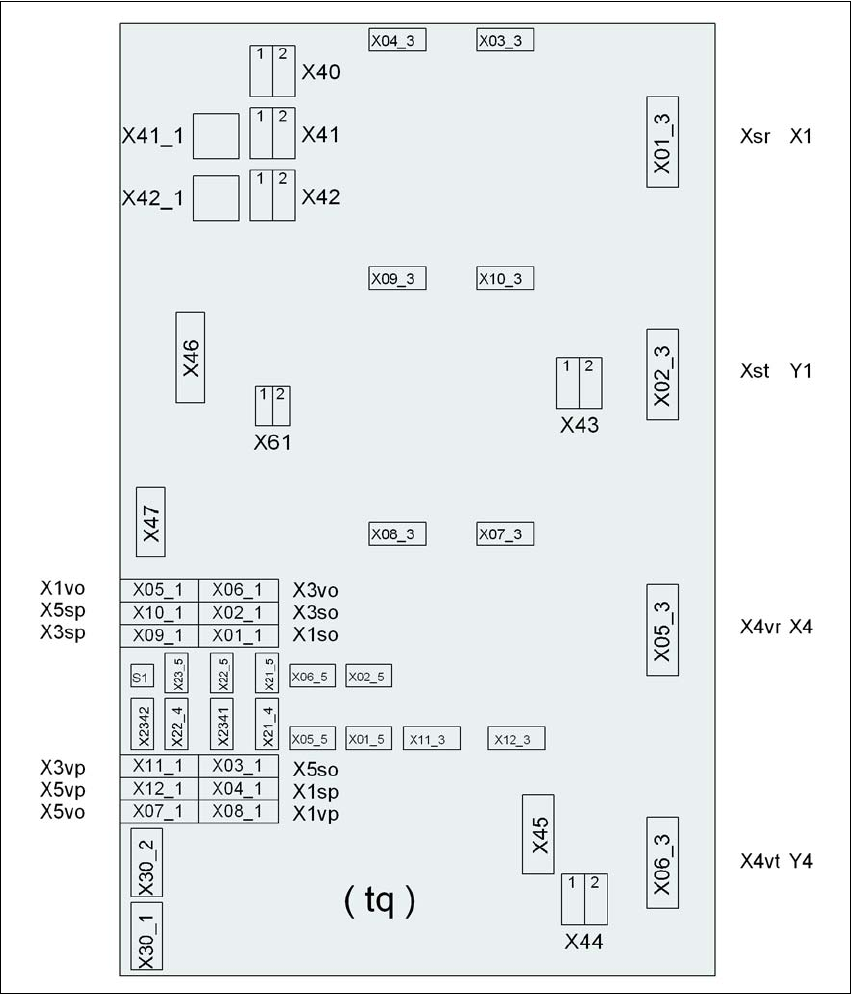

Bild 4.3 - 20 Axelenhet (portal 1 och portal 4), baksida - anslut stickkontakt
Stickkontakt
Stick-
kontakt
Stickkontakt
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
231
4.3.13.2 Axelenhet (portal 1 och portal 4) - anslut stickkontakt
→ Anslut de elektriska kablarna enligt följande schema, till:
4
Axelenhet
stickkontakt
Anslutningskabel Observera
Stickkontakt Kabel
X41_1tq X41_1tq 03050919 Haka in stickkontakt
X42_1sq X42_1sq 03050919 Haka in stickkontakt
X45tq X45tq 03050920-W1 Haka in stickkontakt
X46tq X46tq
03050920-W2
03050920-W3
Haka in stickkontakt
X47tq X47tq
03050920-W4
03050920-W5
Haka in stickkontakt
X01_3tq X4sr 03050881 Haka in stickkontakt
X02_3tq X4st 03050882 Haka in stickkontakt
X05_3tq X4vr 03050911 Haka in stickkontakt
X06_3tq X4vt 03050912 Haka in stickkontakt
X01_1tq X1so 03009771 Stick in till anslag
X02_1tq X3so 03009772 Stick in till anslag
X03_1tq X5so 03009773 Stick in till anslag
X04_1tq X1sp 03009774 Stick in till anslag
X05_1tq X1vo 03009831 Stick in till anslag
X06_1tq X3vo 03009832 Stick in till anslag
X07_1tq X5vo 03009833 Stick in till anslag
X08_1tq X1vp 03009834 Stick in till anslag
X09_1tq X3sp 03009775 Stick in till anslag
X10_1tq X5sp 03009776 Stick in till anslag
X11_1tq X3vp 03009835 Stick in till anslag
X12_1tq X5vp 03009836 Stick in till anslag
X03_3tq X03_3tq 03050883 Haka in stickkontakt
X04_3tq X04_3tq 03050884 Haka in stickkontakt
X07_3tq X07_3tq 03050913 Haka in stickkontakt
X08_3tq X08_3tq 03050914 Haka in stickkontakt
