4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
232
4
→ Kontrollera brytarställningen på S1
1: FRÅN
2: inte använd
4.3.13.3 Montera axelenhet (portal 1 och portal 4)
→ Lyft försiktigt upp axelenheten till skenorna på påbyggnadssatsen.
→ Se till att ingen kabel kläms.
→ Skjut in axelenheten in i påbyggnadssatsen till anslag.
→ Säkra axelenheten med cylinderskruvarna.
→ Sätt på makrolon-täckkåpan.
→ Fäst jordkabeln på dörren (pos 2 i bild 4.3 - 13
, sidan 217), som visas i bild 4.3 - 14 på sidan
220
.
→ Lås dörrarna.
4.3.13.4 Montera sidoplåtar
→ Fäst jordkabeln på varje sidoplåt (pos 6 i bild 4.3 - 13, sidan 217), som visas i bild 4.3 - 14
sidan 220
.
→ Fäst sidoplåten med vardera 6 cylinderskruvar på maskinramen.
4.3.14 Montera signallampa
→ Förbind signallampans kabel med grundmaskinens kabel.
→ För in signallampa i hålet (pos 2 i bild 4.3 - 21
, sida 233) så långt in, att röret till signallampan
sticker in i den underliggande klämman.
→ Dra fast insexskruvarna som ligger under hålet (pos 3 i bild 4.3 - 21
, sida 233).
X09_3tq X09_3tq 03050886 Haka in stickkontakt
X10_3tq X10_3tq 03050885 Haka in stickkontakt
X11_3tq X11_3tq 03050916 Haka in stickkontakt
X12_3tq X12_3tq 03050915 Haka in stickkontakt
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
Skruva fast
Axelenhet
stickkontakt
Anslutningskabel Observera
Stickkontakt Kabel
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
233
4

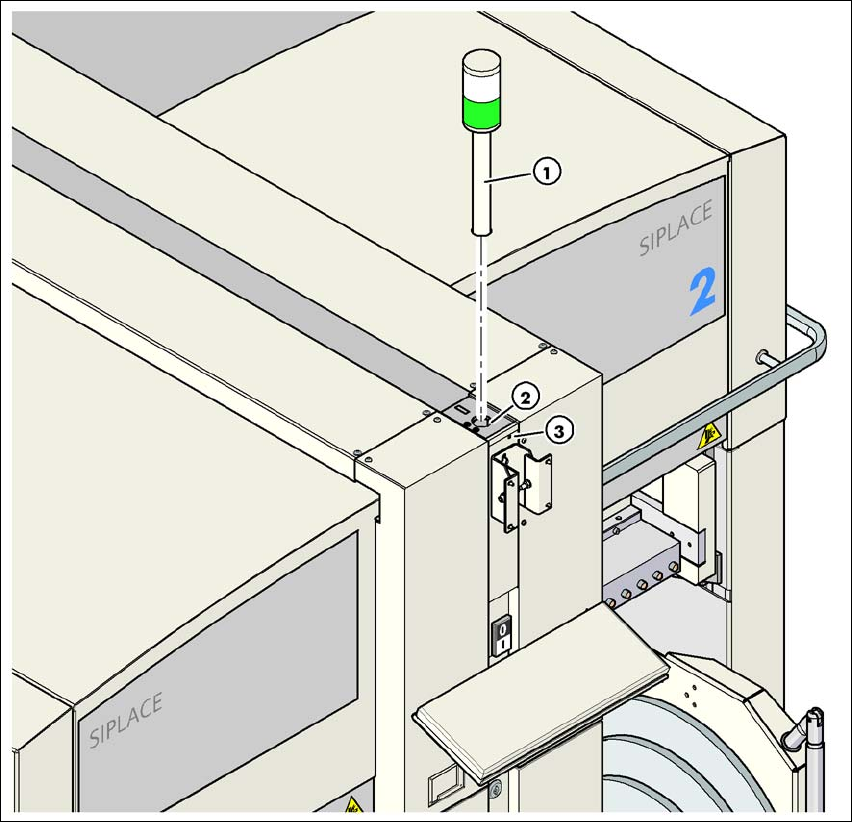

Bild 4.3 - 21 Montera signallampa
(1) Varningslampa
(2) Hål för signallampa
(3) Hål för arreteringsskruven
4.3.15 Sätt fast monitorer
→ Sätt fast monitorerna och anslut kablarna.
→ Kontrollera kabelanslutningarna
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
234
4.3.16 Avståndsmått för maskinfötterna och den fasta kretskort-transportkanten
4.3.16.1 Avståndsmått för maskinfötterna och den fasta högra transportkanten för
kretskorts enkeltransport
4

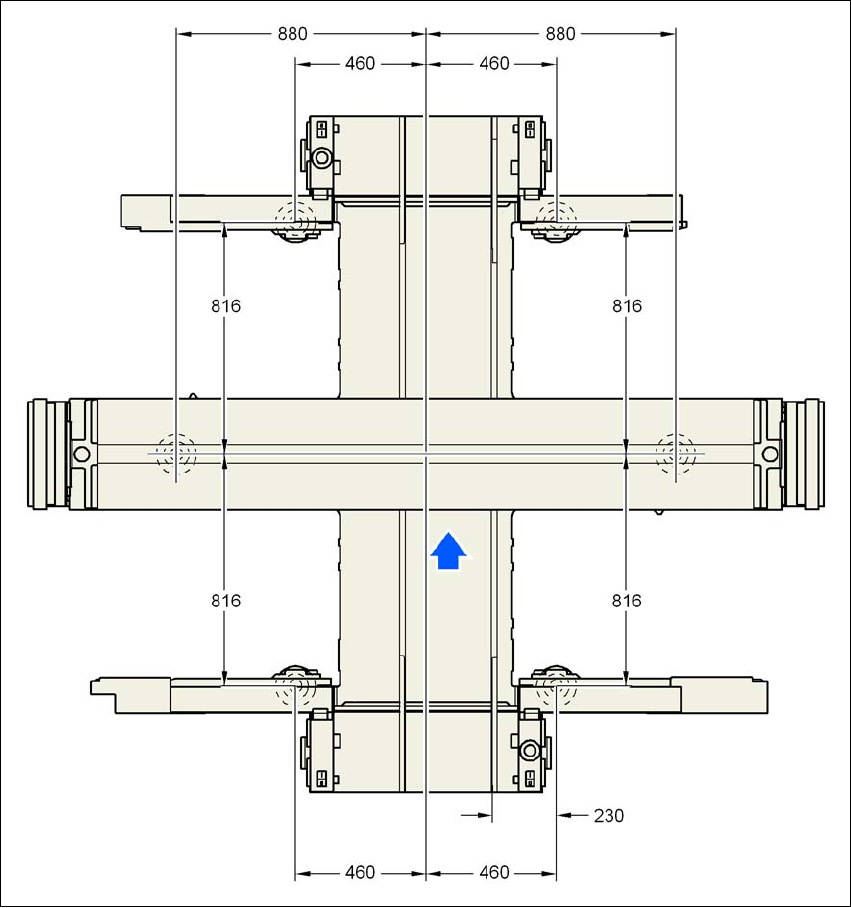

Bild 4.3 - 22 Avståndsmått för maskinfötterna och den fasta högra transportkanten för kretskorts enkeltransport
i millimeter
