4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3 4.3 Uppställning av automaten Från pr ogramversion SR.605.xx Utgåva 07/2008 SE 238 4.3.16.5 A vståndsmått för maskinfötterna för a utomat och MTC 4 4 4 4 Bi…
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
237
4.3.16.4 Avståndsmått för maskinfötterna och den fasta vänstra transportkanten för
kretskorts dubbeltransport
4
Bild 4.3 - 25 Avståndsmått för maskinfötterna och den fasta vänstra transportkanten för kretskorts dubbeltransport
i millimeter
4
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
238
4.3.16.5 Avståndsmått för maskinfötterna för automat och MTC
4
4
4
4

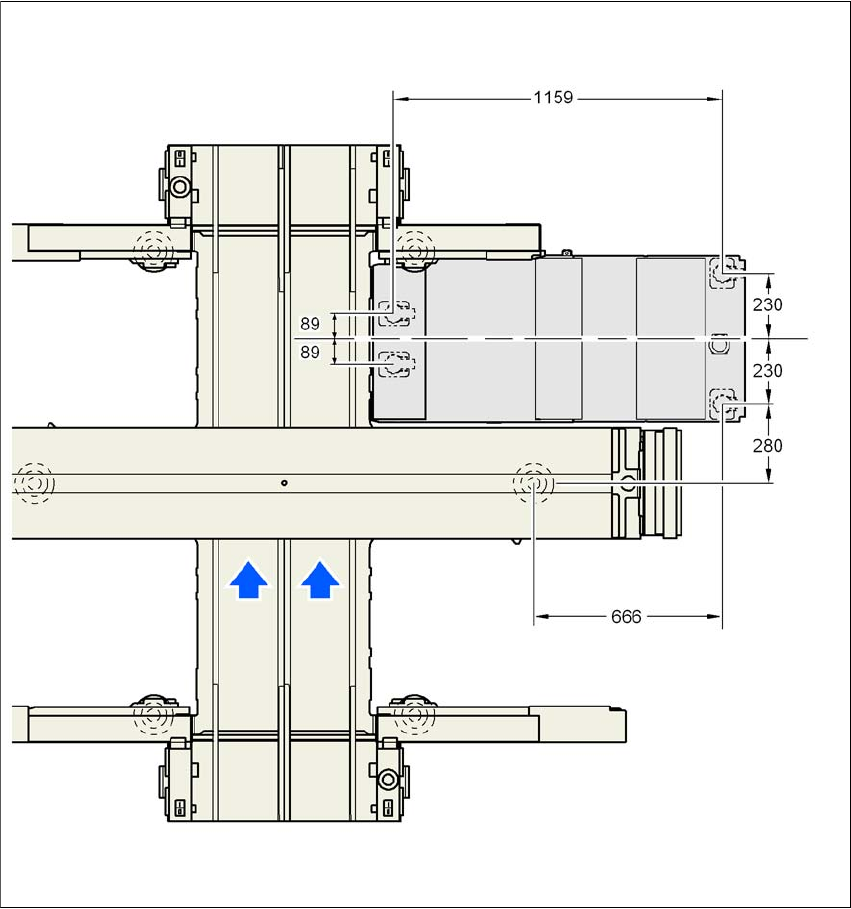

Bild 4.3 - 26 Avståndsmått för maskinfötterna för automat och MTC i millimeter
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
239
4.3.16.6 Avståndsmått för maskinfötterna för automat och WPV
4
4
4
4

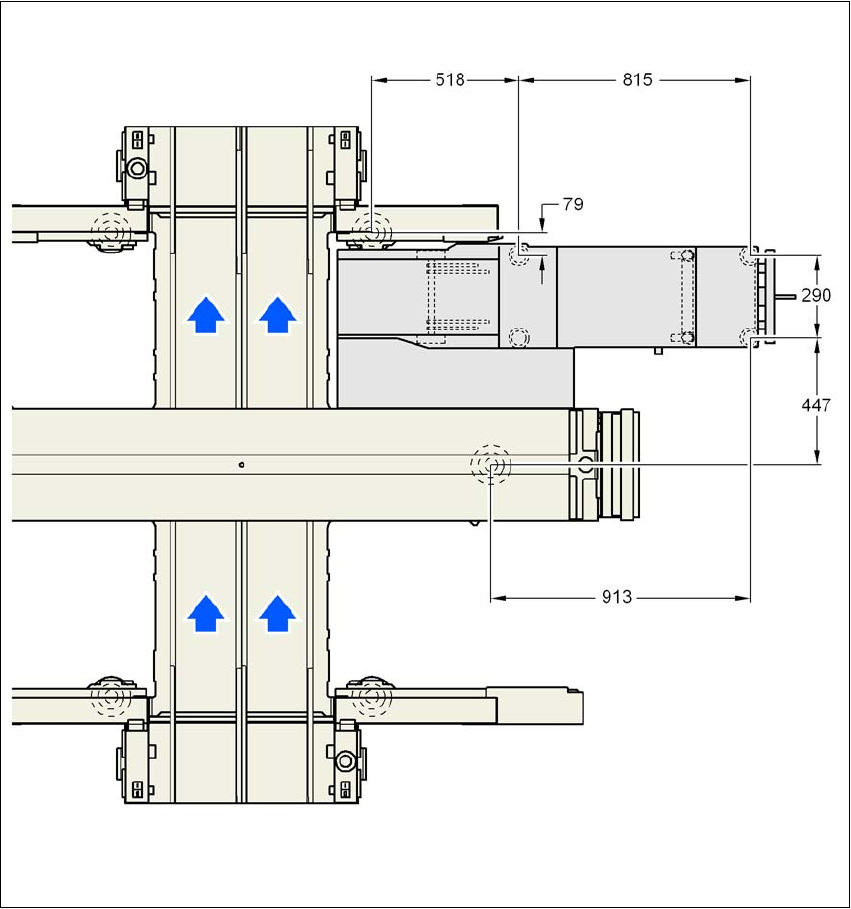

Bild 4.3 - 27 Avståndsmått för maskinfötterna för automat och WPV i millimeter
