4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3 4.4 Anpassa komponentvagnar till kretskort-transp o rthöjden Från programversion SR.605.xx Utgåva 07/2008 SE 248 → Slå försiktigt ut spiralspänns tif ten me…
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.4 Anpassa komponentvagnar till kretskort-transporthöjden
247
4

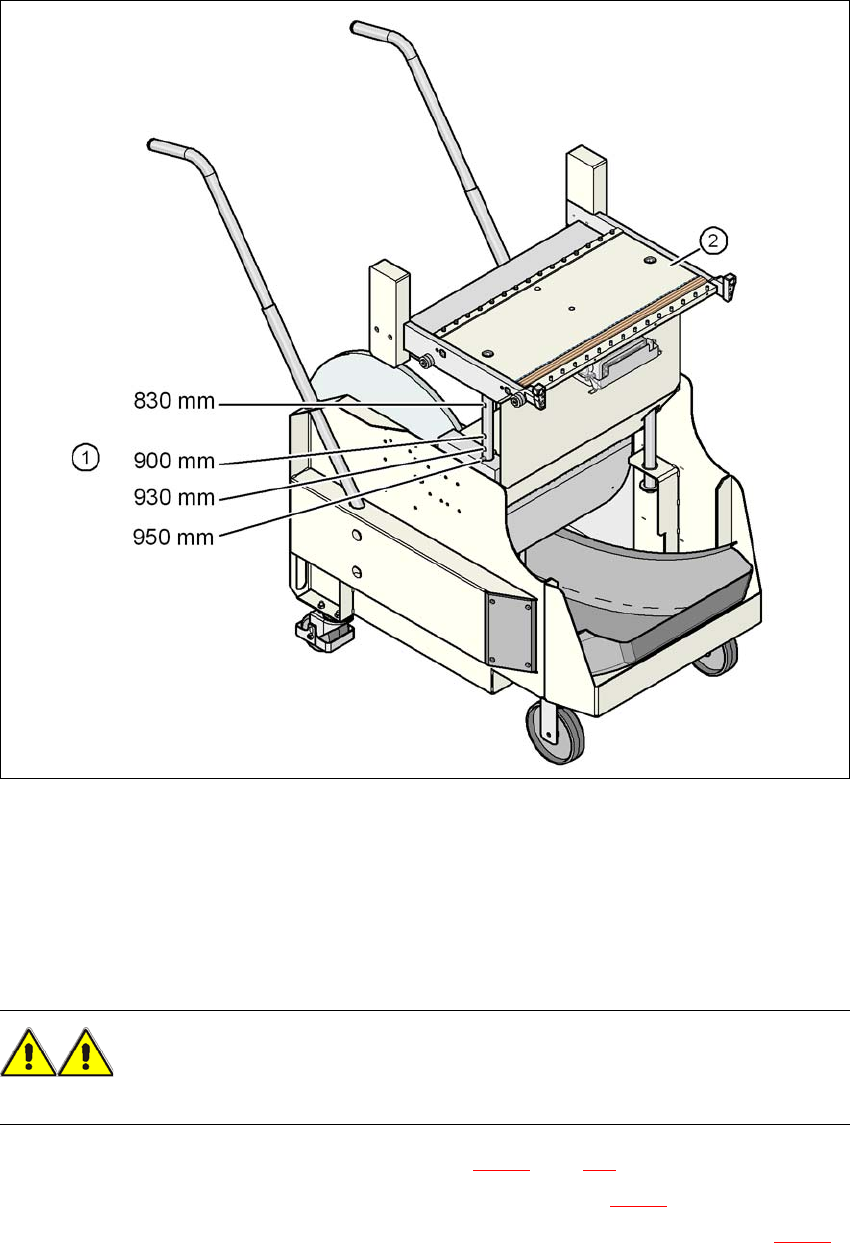

Bild 4.4 - 1 Komponentvagn med en kretskortstransporthöjd på 950 mm
(1) Hål för kretskortstransportörshöjder 830 - 950 mm i styrpelarna
(2) Komponentvagns-bord
4.4.3 Ändra komponentvagnhöjd
VARNING 4
Lyft bort alla matare från komponentvagn-bord.
→ Skruva in ringskruvarna i M12-hålen (pos 1 i bild 4.4 - 2
, sida 248) i komponentvagn-bordet.
→ Häng på krokarna till lyftanordningen i ringskruvarna (pos 2, bild 4.4 - 2
).
→ Lyft upp komponentvagn-bordet något, tills spiralspännstiften ligger fritt (pos 3, bild 4.4 - 2
).
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D3
4.4 Anpassa komponentvagnar till kretskort-transporthöjden Från programversion SR.605.xx Utgåva 07/2008 SE
248
→ Slå försiktigt ut spiralspännstiften med dornen på båda sidor.
→ Sätt in spiralspännstiften i hålen för den önskade höjden för kretskortstransportören (se bild
4.4 - 1
).
→ Sänk sakta ner komponentvagn-bordet, tills spiralspännstiften ligger på stödklotsarna (pos 4,
bild 4.4 - 2
).
→ Skruva loss ringskruvarna från komponentvagn-bordet.
4
Bild 4.4 - 2 Position av ringskruven på komponentvagn
(1) M12-hål för ringskruvar
(2) Ringskruv DIN 580 M12-St
(3) Spiralspännstift, DIN 7343, 8x40 - St, 2 st
(4) Stödklots, 2 st
Skötselinstruktion SIPLACE D3 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.5 Anpassa styrkanal för tomband
249
4.5 Anpassa styrkanal för tomband
Sätts matare in som bearbetar band med en fickhöjd > 17 mm, som t. ex. vid 44 mm S DP-matare,
så måste skiljeplåten tas bort (pos 1 i bild 4.5 - 1
).
4

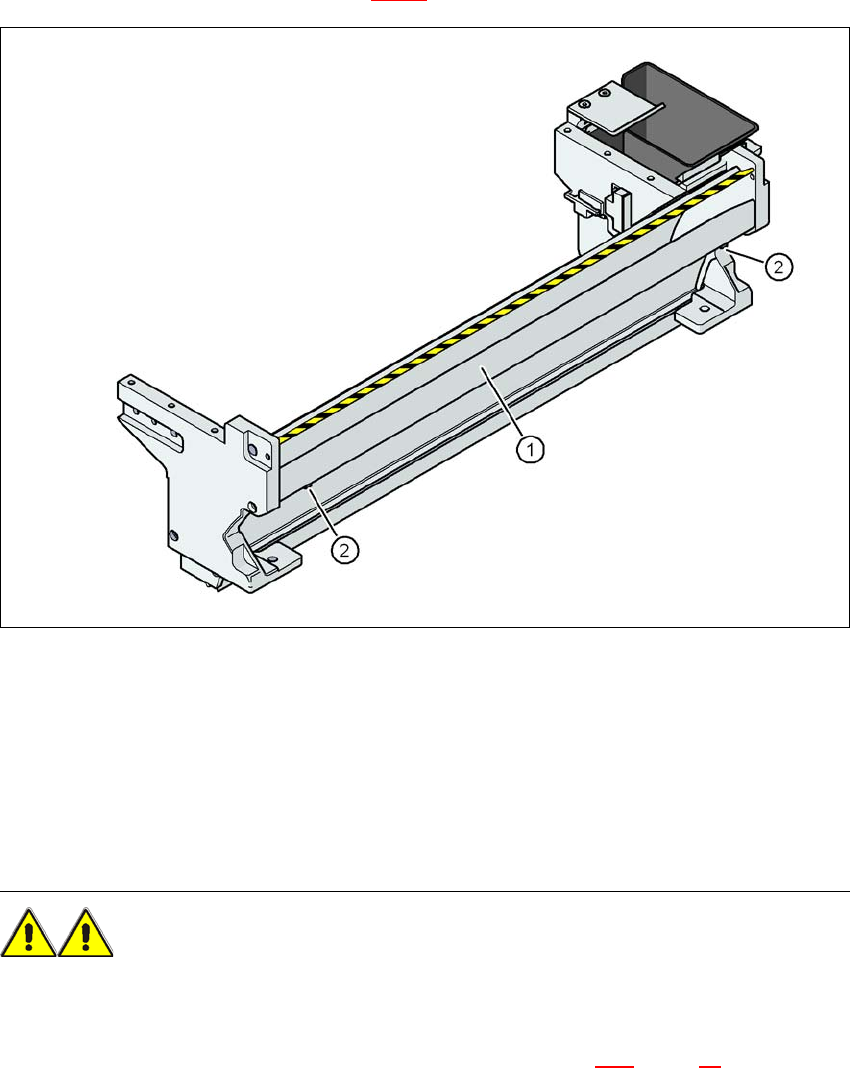

Bild 4.5 - 1 Styrkanal för tomband med komponent-kassationsbehållare
(1) Skiljeplåt för band > 17 mm demonterbar
(2) Skruv DIN 84 - M3x6, 2 st
4
4
4.5.1 Säkerhetsanvisningar
VARNING 4
→ Koppla ifrån automaten med huvudbrytaren vid demontage av skiljeplåten.
→ Koppla bort automaten från nät- och tryckluftsmatning.
→ Säkra automaten mot återinkoppling som det beskrivs i avsnitt 2.10
, sidan 90.
→ Vänta tills arbetstrycket för kapningsaggregatet har sjunkit till 0 MPa.
