5.3 Signallampa för driftstillstånd beaktas
Lamporna indikerar automatens driftstillstånd och funktionsfel för automaten.
5.3.1 Funktionsbeskrivning
5

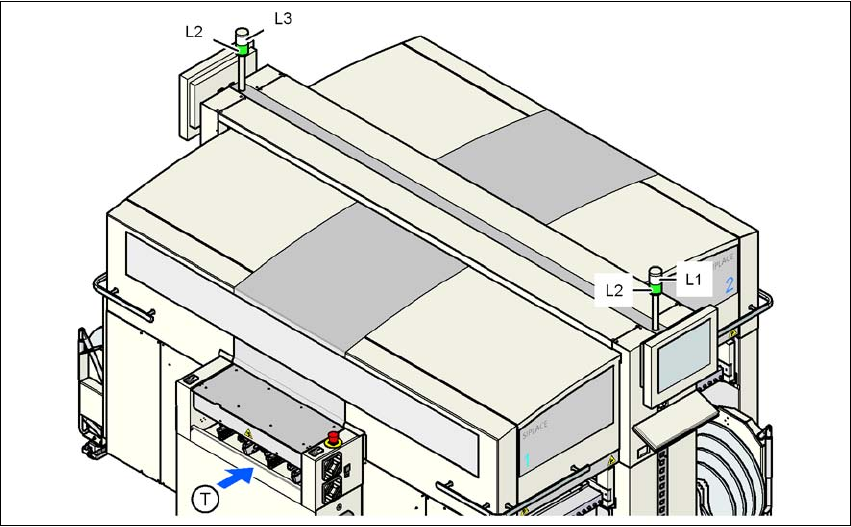

Bild 5.3 - 1 Signallampa för driftstillstånd
L1 Felindikeringslampa (vit, höger)
L2 Driftsindikeringslampa (grön, båda lamporna är parallellkopplade)
L3 Felindikeringslampa (vit, vänster)
T Transportriktning för kretskort
5.3.2 Allmänna driftstillstånd
– Driftsindikeringslampan L2 (grön) lyser kontinuerligt
Automaten är i drift.
– Driftsindikeringslampan L2 (grön) blinkar
Automaten väntar på ett kretskort på inmatningsbandet eller automaten väntar på att utmat-
ningsbandet ska bli ledigt.
– Övre felindikeringslampan L1 (vita) blinkar
Ett eller flera spår på automatens högra sida är tomma. Automaten monterar kvarvarande
komponenter.
5 Opratörspersonalens uppgifter Skötselinstruktion SIPLACE D3
5.3 Signallampa för driftstillstånd beaktas Från programversion SR.605.xx Utgåva 07/2008 SE
262
– Nedre felindikeringslampan L3 (vita) blinkar
Ett eller flera spår på automatens vänstra sida är tomma. Automaten monterar kvarvarande
komponenter.
– Övre felindikeringslampan L1 (vita) lyser kontinuerligt - driftsindikeringslampan L2 (gröna) är
släckt
Ett fel har uppstått på automatens högra sida -> automaten har stoppats.
– Nedre felindikeringslampan L3 (vita) lyser kontinuerligt - driftsindikeringslampan L2 (gröna)
är släckt
Ett fel har uppstått på automatens vänstra sida -> automaten har stoppats.
– Båda felindikeringslamporna L1 och L3 (vita) lyser kontinuerligt - driftsindikeringslampan L2
(gröna) är släckt
Ett fel har uppstått, som berör hela automaten -> automaten har stoppats.
5.3.3 Programmerade driftstillståndsindikeringar
I nedanstående tabell visas standardkonfigurationen (vid leverans) för programmerade driftstill-
ståndsindikeringar och betydelserna för signallamporna.
De i tabellen angivna uppgifterna bredvid 'blinkar' anger frekvensen vid vilken lampan blinkar vid
en bestämd händelse. Alltså anger t. e. x uppgiften (1, 5) följande:
– Den första siffran inom parentes anger tiden i 100 msek-steg i vilken felindikeringslampan är
aktiv, i ovanstående exempel alltså 1 x 100 msek.
– Den andra siffran inom parentes anger tiden i 100 msek-steg i vilken felindikeringslampan är
inaktiv, i ovanstående exempel alltså 1 x 100 msek.
5
L1 (vit)
(höger lampa)
L2 (grön) L3 (vit)
(vänster lampa)
Anger
Tillståndsindikering
blinkar (1,10) blinkar (7,7) blinkar (1,10) Referenskörning
oförändrad blinkar (1,5) oförändrad Vänta tills axlar i läge
oförändrad blinkar (7,7) oförändrad Vänta på uppställningsdata
oförändrad blinkar (7,7) oförändrad Vänta på kördata
oförändrad blinkar (7,7) oförändrad Ladda mjukvara för bord
oförändrad blinkar (7,7) oförändrad Lägesavkänning
oförändrad blinkar (1,10) oförändrad Bläckpunktsavkänning
oförändrad blinkar (7,7) oförändrad Munstyckskonfigurationstest
oförändrad blinkar (7,7) oförändrad Avkänning av matarläge
oförändrad blinkar (7,7) oförändrad Ett spår är tomt
oförändrad blinkar (7,7) oförändrad Inga fler spår tillgängliga
Skötselinstruktion SIPLACE D3 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.3 Signallampa för driftstillstånd beaktas
263
oförändrad blinkar (7,7) oförändrad Kör till påfyllningsläge
oförändrad blinkar (7,7) oförändrad Initialisera transport
oförändrad blinkar (7,7) oförändrad Kretskort till inmatningsband
blinkar (1,10) blinkar (7,7) oförändrad Ta ur kretskort i utmatningsband
oförändrad blinkar (7,7) blinkar (1,10) Ta ur kretskort i utmatningsband 2
blinkar (1,10) blinkar (7,7) blinkar (1,10) Breddjustering
oförändrad blinkar (1,10) oförändrad Transporterar kretskort
blinkar (1,10) blinkar (7,7) blinkar (1,10) Båda utmatningsbanden fria
TILL blinkar (1,10) TILL Transportfel
TILL FRÅN TILL Kör till serviceläge
TILL Montera
blinkar (1,20) Vänta på bearbetningsdata
Felindikering
TILL FRÅN oförändrad Maskinfel höger
TILL FRÅN oförändrad Tomt spår höger
TILL FRÅN oförändrad Munstyckskonfiguration höger
TILL FRÅN oförändrad Transportfel höger
TILL FRÅN TILL Markeringsfel vänster och höger
TILL FRÅN TILL Markeringsfel vänster och höger
oförändrad FRÅN TILL Tomt spår vänster
oförändrad FRÅN TILL Munstyckskonfiguration vänster
oförändrad FRÅN TILL Transportfel vänster
oförändrad FRÅN TILL Maskinfel vänster
Indikering, plockningsfel
oförändrad oförändrad blinkar (1,20) Första spår tomt vänster
oförändrad oförändrad blinkar (5,20) Övriga spår tomma vänster
oförändrad oförändrad blinkar (5,5) Näst sista spår används
oförändrad oförändrad blinkar (1,2) Sista spår används vänster
blinkar (1,20) oförändrad oförändrad Första spår tomt höger
blinkar (5,20) oförändrad oförändrad Övriga spår tomma höger
blinkar (5,5) oförändrad oförändrad Näst sista spår används höger
blinkar (1,2) oförändrad oförändrad Sista spår används höger
