Skötselinstruktion SIPLACE D3 5 Opratörspersonalens uppg ifter Från programversion SR.605.xx Utgåva 07/2008 SE 5.5 Operatörskontroll runt maskinen 269 5.5.5 Använd insticksaxlar för stora bandrullar → Sätt in skiljeplåta…
5 Opratörspersonalens uppgifter Skötselinstruktion SIPLACE D3
5.5 Operatörskontroll runt maskinen Från programversion SR.605.xx Utgåva 07/2008 SE
268
5

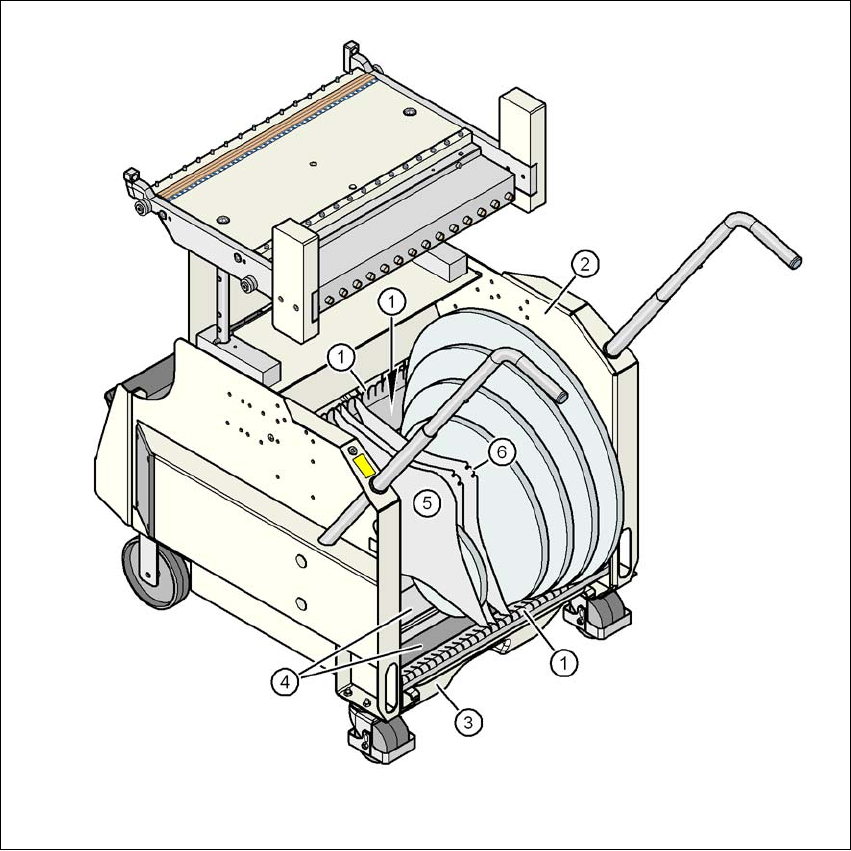

Bild 5.5 - 2 Skiljeplåtar i bandbehållare
(1) Styrskena för skiljeplåtar
(2) Bandbehållare
(3) Bandavfallsbehållare
(4) Glidytor för bandrullarna
(5) Placering av skiljeplåten då inte insticksaxlar används.
(6) Placering av skiljeplåten då insticksaxlar används.
Skötselinstruktion SIPLACE D3 5 Opratörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.5 Operatörskontroll runt maskinen
269
5.5.5 Använd insticksaxlar för stora bandrullar
→ Sätt in skiljeplåtar för stora bandrullar.
ANM
Vi rekommenderar att insticksaxlar används för bandrullar med diameter 15" (381 mm) för att
matarenheterna ska fungera tillförlitligt.
5

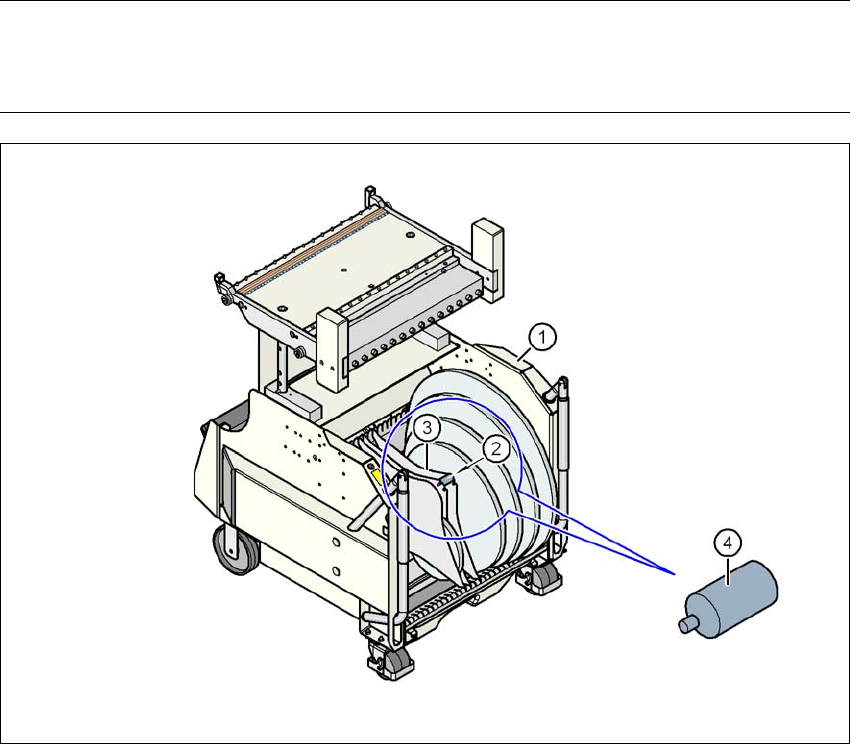

Bild 5.5 - 3 Använd insticksaxlar för stora rullar
5
(1) Komponentvagn
(2) Placering för insticksaxlar
(3) Skiljeplåt
(4) Insticksaxel (förstoring)
5 Opratörspersonalens uppgifter Skötselinstruktion SIPLACE D3
5.6 Uppsättning av matarenheter Från programversion SR.605.xx Utgåva 07/2008 SE
270
5.6 Uppsättning av matarenheter
5
Bild 5.6 - 1 Komponentbord med 15 ställplatser för S-matarenheter
(1) S-matare
(2) Centrerstift
(3) Kalott
(4) Komponentbord
(5) S-matarens anslutningskabel
