Skötselinstruktion SIPLACE D3 6 Stationstillägg Från programversion SR.605.xx Ut gåva 07/2008 SE 6.1 Munstycksväxlare 283 6.1.1.3 Placering av munstyck sväxlare för C&P12-huvudet På ställplatserna 1, 3 och 4 kan upp …
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
282
6.1.1.1 Beskrivning
Denna munstycksväxlare kan bära upp till 5 magasin med vardera 12 munstycksurtag. Magasi-
nen sitter på en gemensam hållare. De är centrerade med två cylinderstift och fixerade med klam-
rar.
6.1.1.2 Tekniska data
6
Munstycksväxlare för 12-segments-Collect&Place-huvudet
Mått (längd x bredd x höjd) 449 x 62,7 x 77,7 mm³
Antal munstycksurtag 60
Munstyckstyper 9xx
Munstycksväxlingstid Ca 2 s per munstycke
Tryckluftsanslutning 0,48 MPa (4,8 bar)
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
283
6.1.1.3 Placering av munstycksväxlare för C&P12-huvudet
På ställplatserna 1, 3 och 4 kan upp till 2 munstycksväxlare för 12-segments-Collect&Place-huvu-
det installeras (pos 1 och 2 i bild 6.1 - 2
). Detta ger en totalkapacitet av 7 munstycksväxlare med
35 magasin och totalt 420 munstycksurtag.
6

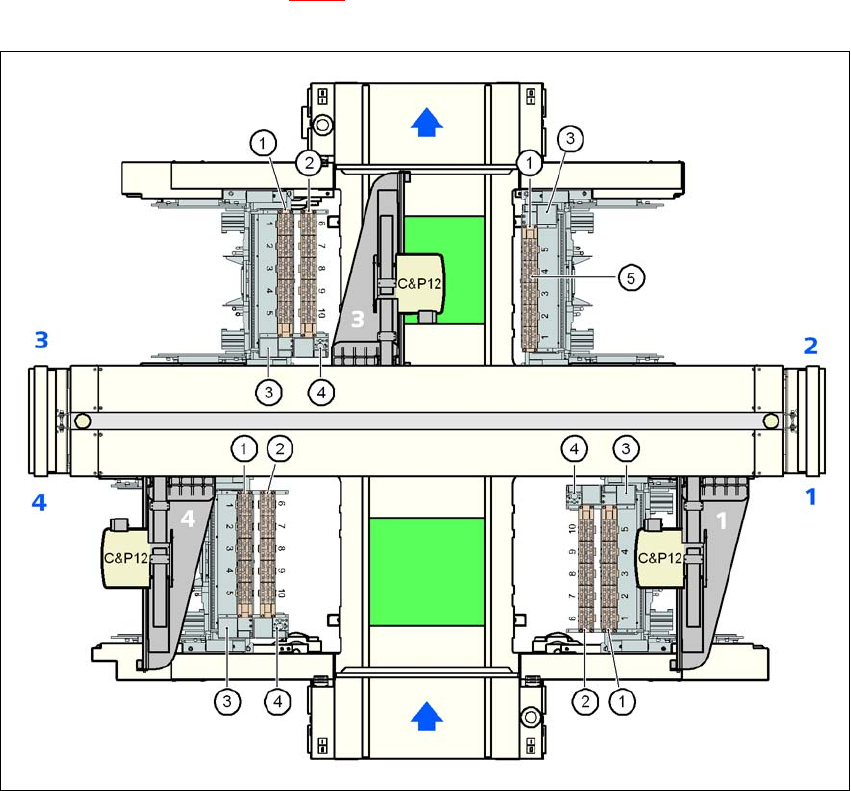

Bild 6.1 - 2 Placering av munstycksväxlare för 12-segments-Collect&Place-huvudet
6
(1) Munstycksväxlare, "Rad 1"
(2) Munstycksväxlare, "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
284
6.1.1.4 Montering
Munstycksväxlare "Rad 1" (se bild 6.1 - 2, sida 283) är alltid fäst på komponentvagnens indrag-
ningsanordning. För munstycksväxlare "Rad 2" finns det en extra montagesats. Den består av av-
dragsanordning och kassationsbehållare för munstycken (se avsnitt 6.1.1.8
, sida 288).
6
Bild 6.1 - 3 Montageposition
(1) Fjäderhakar riktade mot operatören
(2) Fästklämmor riktade mot kretskortstransportören
→ Rikta in munstycksväxlaren så att de rörliga fjäderhakarna riktas mot operatören, och fäst-
klämmorna alltid mot kretskortstransportören.
VARNING 6
Installera för varje ytmonteringshuvud bara den tillhörande munstycksväxlaren. Vid blandkonfi-
guration är det risk för huvudkollision!
