6.1.1.6 Byta magasin
→ För att ta bort magasinet, tryck fjäderhaken (pos 1, bild 6.1 - 4) i riktning bort från magasinet.
Lyft upp magasinet från hållaren.
6

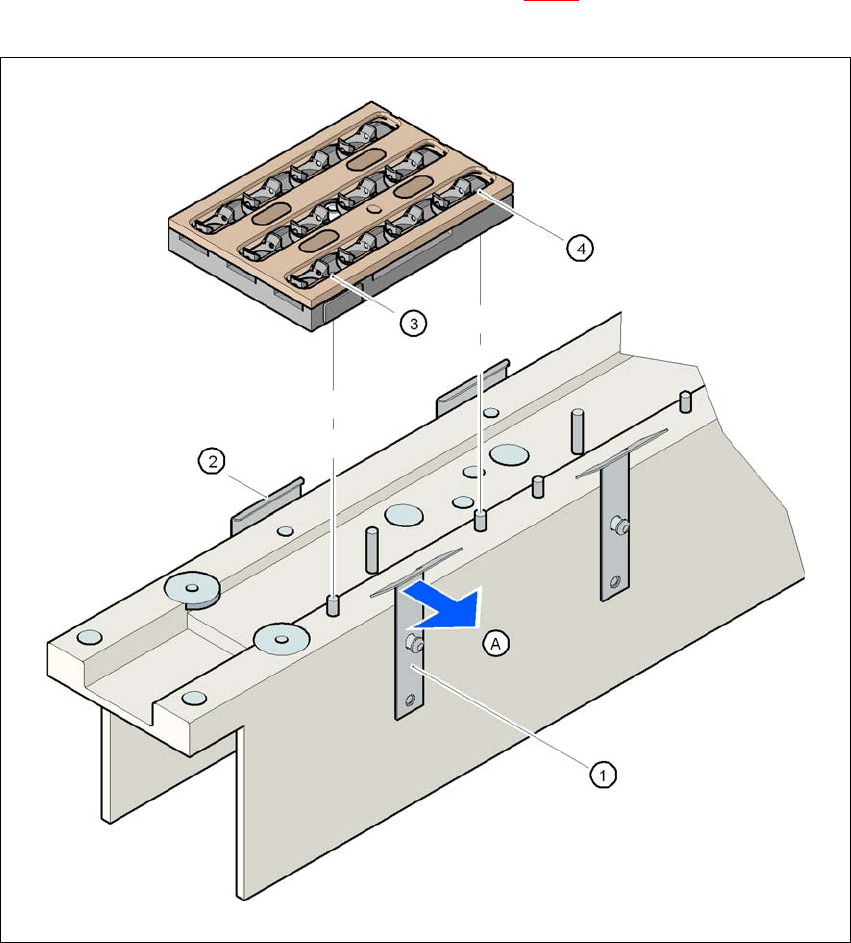

Bild 6.1 - 4 Byta magasin
(1) Fjäderhake
(2) Fästklämma
(3) Centreringshål
(4) Spår
(A) Tryck bort fjäderhaken från magasinet
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
287
ANM
Magasinet ska sättas in så att centreringsstiften glider in i centreringshålet (pos 3 i bild 6.1 - 4
,
sida 286) och i spåret (pos 4 i bild 6.1 - 4, sida 286). 6
→ Sätt in magasinet med sidan med munstycksnumreringen 1, 2, 3 och 4 i hållaren först. Fäst-
klämman (pos 2 i bild 6.1 - 4
, sida 286) ska glida in i urtaget i magasinet.
→ Tryck undan fjäderhaken från magasinet.
→ Tryck på magasinet plant mot hållaren och släpp fjäderhaken. Fjäderhaken måste gå i in-
grepp.
6.1.1.7 Lägesavkänning
Varje magasin i munstycksväxlaren har ett lägesmärke för lägesindikation.
6
Bild 6.1 - 5 Munstycksväxlare - lägesavkänning
(1) Lägesmärke
(2) Munstyckenas i läge i magasinet i förhållande till lägesmärket
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
288
6.1.1.8 Munstycksväxlare "Rad 2" för 12-segments-Collect&Place-huvudet
Artikelnr 00119663-xx Munstycksväxlare 2, HF/X/D3, 12-segments-C&P-huvud
Montagesats för munstycksväxlaren "Rad 2" kan installeras på följande ställplatser:
Ställplatser 1, 3 och 4 (se bild 6.1 - 2
, sida 283)
Efteruppsättningspaketet innehåller förutom munstycksväxlare också en montagesats och en av-
dragsanordning för munstycken med kassationsbehållare.
6
Bild 6.1 - 6 Montagesats för munstycksväxlaren "Rad 2"
(1) Montagesats för munstycksväxlare "Rad 2"
(2) Munstycksavdragsanordning för munstycken typ 8xx
(3) Munstycksavdragsanordning för munstycken typ 9xx
(4) Kassationsbehållare för munstycken
