6.1.2 Munstycksväxlare för 6-segments-Collect&Place-huvudet
Artikelnr 00119662-xx Munstycksväxlare HF/X/D3, 6-segments-C&P-huvud
6

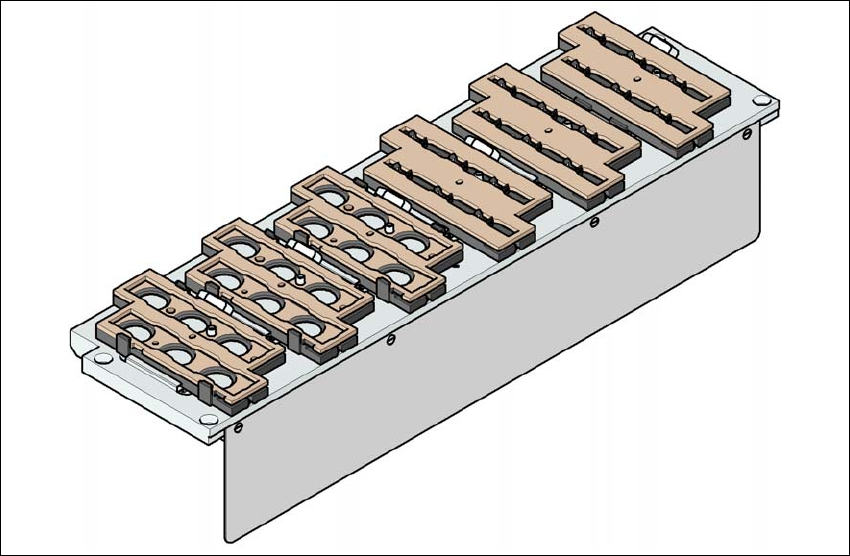

Bild 6.1 - 7 Munstycksväxlare för 6-segments-Collect&Place-huvudet
6.1.2.1 Beskrivning
Denna munstycksväxlare kan bära upp till 6 magasin med vardera 6 munstycksurtag. Två maga-
sinstyper finns: magasin för munstycken typ 8xx och magasin för munstycken typ 9xx. Magasinen
sitter på en gemensam hållare. De är centrerade med två cylinderstift och fixerade med klamrar.
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
290
6.1.2.2 Tekniska data
6
Munstycksväxlare för 6-segments-Collect&Place-huvudet
Mått (längd x bredd x höjd) 448 x 122,5 x 97,7 mm³
Antal munstycksurtag 6
Munstyckstyper 8xx, 9xx
Munstycksväxlingstid Ca 2 s per munstycke
Tryckluftsanslutning 0,48 MPa (4,8 bar)
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
291
6.1.2.3 Placering av munstycksväxlare för C&P6-huvudet
På ställplatserna 1, 3 och 4 kan upp till 2 munstycksväxlare för 6-segments-Collect&Place-huvu-
det installeras (pos 1 och 2 i bild 6.1 - 8
). Detta ger en totalkapacitet av 7 munstycksväxlare med
42 magasin och totalt 252 munstycksurtag.
6
Bild 6.1 - 8 Placering av munstycksväxlare för C&P6-huvudet
(1) Munstycksväxlare "Rad 1"
(2) Munstycksväxlare "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
