6.1.2.2 Tekniska data
6
Munstycksväxlare för 6-segments-Collect&Place-huvudet
Mått (längd x bredd x höjd) 448 x 122,5 x 97,7 mm³
Antal munstycksurtag 6
Munstyckstyper 8xx, 9xx
Munstycksväxlingstid Ca 2 s per munstycke
Tryckluftsanslutning 0,48 MPa (4,8 bar)
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
291
6.1.2.3 Placering av munstycksväxlare för C&P6-huvudet
På ställplatserna 1, 3 och 4 kan upp till 2 munstycksväxlare för 6-segments-Collect&Place-huvu-
det installeras (pos 1 och 2 i bild 6.1 - 8
). Detta ger en totalkapacitet av 7 munstycksväxlare med
42 magasin och totalt 252 munstycksurtag.
6
Bild 6.1 - 8 Placering av munstycksväxlare för C&P6-huvudet
(1) Munstycksväxlare "Rad 1"
(2) Munstycksväxlare "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
6
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
292
6.1.2.4 Montering
Munstycksväxlaren "Rad 1" (se bild 6.1 - 9) är fastsatt på komponentvagnens indragningsanord-
ning. För munstycksväxlare "Rad 2" finns det en extra montagesats. Den består av avdragsanord-
ning och kassationsbehållare för munstycken (se avsnitt 6.1.2.8
, sida 296).
6

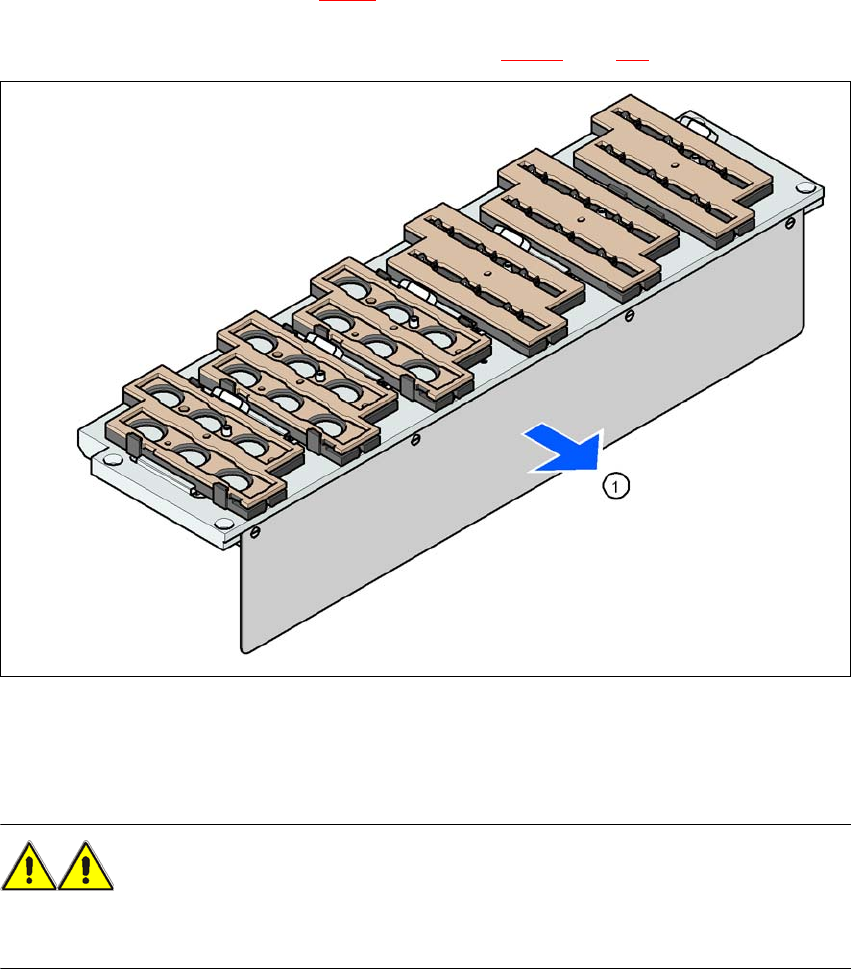

Bild 6.1 - 9 Montageposition
(1) Täckplåten riktad mot kretskortstransportören
→ Rikta in munstycksväxlaren så, att täckplåten (pos 1) är riktad mot kretskortstransportören.
VARNING 6
Installera för varje ytmonteringshuvud bara den tillhörande munstycksväxlaren. Vid blandkonfi-
guration är det risk för huvudkollision!
6.1.2.5 Anvisningar för användning
→ Inom en munstycksfamilj kan ni fylla på med olika munstyckstyper: ett 8-magasin kan påfyllas
med munstycken av typ 821, 822, 923, ett 9-magasin kan påfyllas med munstycken av typ
911, 914 etc.
