Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
301
6.1.3.7 Kassationsbehållare för komponenter
För SIPLACE TwinHead kan en kassationsbehållare för komponenter installeras Den är placerad
sidan om Fine-Pitch-visionmodulen (se pos 4 i bild 6.1 - 14
, sida 298).
6

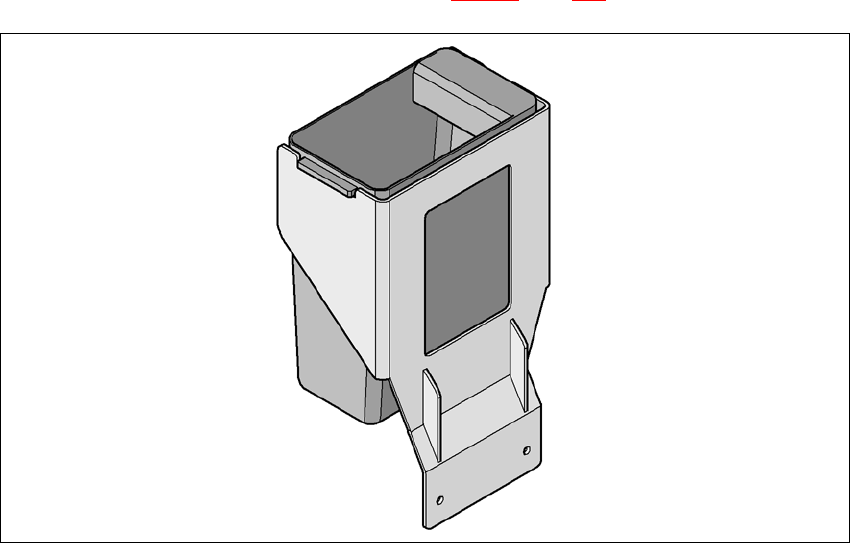

Bild 6.1 - 17 Kassationsbehållare för komponenter
6.1.3.8 Gripare och specialmunstycken
SIPLACE-automaten bearbetar förutom standard-SMT-spektrum också komponenter i genom-
stickningsteknik (Through Hole Technology) och OSC-komponenter (Odd Shaped Components).
Parallell till detta utvecklar SIPLACE kontinuerligt specialmunstyc
ken och gripare.
Sp
ecialmunstycken finns för alla ytmonteringshuvud, för att med maximal hastighet, precision och
flexibilitet kunna bearbeta ytmonteringsuppdrag. Insatsen av automatiska munstycksväxlare re-
ducerar uppsättningstiderna, som uppstår vid produktbyten.
För Pick&Place-huvudena erbjuder SIPLACE
mekaniska gripare. Komponenter vars yta inte
lämpar sig för uppsugning av munstycken, hämtas och monteras med mekaniska gripare. Det
finns två utföranden av gripare, som efter sin funktion kan indelas i två grupper:
– Gripare som tar komponenterna i ytterkanten, och
– gripare som tar komponenterna i innerkanten.
Informationer om specialmunstycken och gripare får ni hos SIPLACE
. För tillverkning av spe-
cialmunstycken och gripare får ni också hos SIPLACE.
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.2 Matrix-Tray-växlare Från programversion SR.605.xx Utgåva 07/2008 SE
302
6.2 Matrix-Tray-växlare
Artikelnr 00116438-xx SIPLACE Matrix-Tray-växlare (MTV)
6.2.1 Säkerhetsanvisningar
VARNING 6
→ Grip aldrig in i spalten mellan Matrix-Tray-växlare och automatens stativ, när maskinen är i
gång.
→ Försörjningskabeln, får bara anslutas till extern strömförsörjning resp. dras från denna, när
Matrix-Tray-växlaren är dockad till automaten.
→ Det är i högsta grad förbjudet att köra med Matrix-Tray-växlaren när denna inte är dockad till
automaten.
6.2.2 Beskrivning
Matrix-Tray-växlaren medger lagring och helautomatisk växling av upp till 100 Waffle-Packs. Ni-
våerna (lagringsplatserna i tornen) för Waffle-Packs är numrerade nedifrån och uppåt i stigande
ordning.
Tornen rör sig oberoende av varandra i vertikalled tills det valda magasinet står i mataraxelns
hämtningsområde. Den horisontala mataraxeln transporterar ytmagasinet från tornet till greppom-
rådet för ytmonteringshuvudet.
Torn 1 har 30 plan på vilka vardera 2 JEDEC-Trays eller en stor Tray upp till en storlek av 240 x
340 mm² som kan tas upp av "Waffle-Pack-hållare".
Torn 2 har en kapacitet på 40 plan för JEDEC-Trays.
Matrix-Tray-växlare har ett integrerat chassi och kan därför köras till andra ställplatser. Den leve-
reras med den för automaterna realiserade kretskortstransporthöjden, men kan med få hand-
grepp anpassas till kretskortstransporthöjderna 830, 900, 930 och 950 mm.
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.2 Matrix-Tray-växlare
303
6.2.3 Tekniska data
6.2.3.1 Mått, vikt, övriga data
6
Torn 1 (XL) Torn 2
Mått
Längd x bredd
Höjd
1305 x 600 mm²
1490 mm vid kretskortstransporthöjd 830 mm
1560 mm vid kretskortstransporthöjd 900 mm
1590 mm vid kretskortstransporthöjd 930 mm
1610 mm vid kretskortstransporthöjd 950 mm
Vikt (grundutförande) ca 500 kg (med kassetter och Waffle-Pack-hållare)
Vikt (helt laddad) Ca 534 kg (med komponenter)
Vikt (rörlig massa) Ca 80 kg Ca 43,5 kg
Kassettstorlek (L x B x H) 391,2 x 305,6 x 93,3 mm³ 352,7 x 154,8 x 133,8 mm³
Kassettvikt
(helt laddad)
(utan Waffle-Pack-hållare)
Ca 11 kg
Ca 1,7 kg
Ca 7,5 kg
Ca 1,35 kg
Vikt av Waffle-Pack-hållare 850 g 150 g
Mått på Waffle-Pack-hållare
(L x B x H) 386,5 x 295,8 x 11,1 mm³ 371 x 146 x 10,1 mm³
Delning mellan kassetter 96 mm 135 mm
Delning mellan nivåer 12 mm 11,8 mm
Vertikalt slag 444 mm (1. till 30. WPH
a
) 511,2 mm (1. till 40 WPH
a
)
Slag horisontellt mellan överläm-
nande- och hämtposition Ca 647 mm Ca 638 mm
Minneskapacitet 30 Waffle-Pack-hållare XL
med 60 JEDEC eller
30 specialmagasin maximal
storlek
40 Waffle-Pack-hållare med 40
JEDEC-Waffle-Pack
Växlingstid (via 5 nivåer) Ca 2 sek. Ca 1,5 sek.
Max. höjd från komponent och
ytmagasin inkl. toleranser
Alla plan upptagna
Ett plan ledigt
Två plan lediga
8,5 mm
19,5 mm
31,5 mm
8,5 mm
19,5 mm
-
a) Waffle-Pack-hållare
