Skötselinstruktion SIPLACE D3 6 Stationstillägg Från programversion SR.605.xx Utgåva 07/2008 SE 6.2 Matrix-Tray-växlare 307 6.2.5 Mått på automater med MTV 6 6 6 6 Bild 6.2 - 3 Dimensioner på automaten med Matrix-T ray-v…
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.2 Matrix-Tray-växlare Från programversion SR.605.xx Utgåva 07/2008 SE
306
6.2.4.2 Reglage
6
Bild 6.2 - 2 Matrix-Tray-växlare, vy från baksidan
(1) Huvudbrytare
(2) NÖDSTOPP-knapp
(3) Torn 1 kan ta max. 30 "Waffle-Pack-hållare" (upp till 60 JEDEC-Trays)
(4) Torn 2 kan ta max. 40 "Waffle-Pack-hållare" (upp till 40 JEDEC-Trays)
(5) Ansatspunkt för veven för höjdomställning av Matrix-Tray-växlare
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.2 Matrix-Tray-växlare
307
6.2.5 Mått på automater med MTV
6
6
6
6

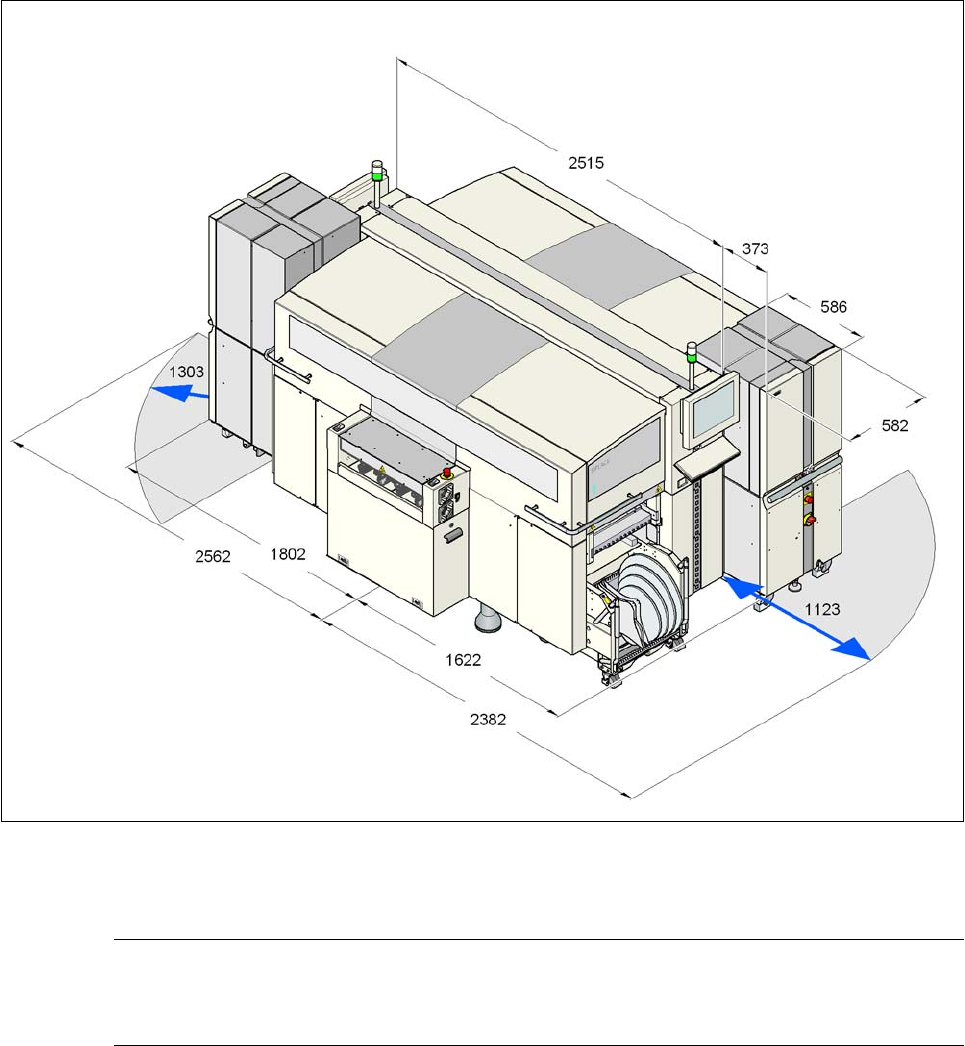

Bild 6.2 - 3 Dimensioner på automaten med Matrix-Tray-växlare i millimeter
ANM 6
På ställplatserna 2 och 4 kan i stället för en komponentvagn också en Matrix-Tray-växlare
dockas på.
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.3 Waffle-Pack-växlare Från programversion SR.605.xx Utgåva 07/2008 SE
308
6.3 Waffle-Pack-växlare
Artikelnr 00119825-xx WPC4 på SIPLACE D-serie
6.3.1 Säkerhetsanvisningar
VARNING 6
→ Grip aldrig in i spalten mellan Waffle-Pack-växlare och automatens stativ, när maskinen är i
gång.
→ Styrkabeln till Waffle-Pack-växlare får bara anslutas till uttaget resp. dras ur uttaget när Waffle-
Pack-växlaren är dockad till automaten.
→ Försörjningskabeln, får bara anslutas till extern strömförsörjning resp. dras från denna, när
Waffle-Pack-växlaren är dockad till automaten.
→ Det är i högsta grad förbjudet att köra med Waffle-Pack-växlaren när denna inte är dockad till
automaten.
6.3.2 Beskrivning
Waffle Pack-växlaren ställer komponenter i waffle-pack till förfogande så att onödig tidsförlust vid
sparande och automatisk växling av Waffle-Packs undviks Genom en valfri programmerbar
åtkomst av upp till 28 Waffle-Packs ökar tillgången till färdigställda komponenter väsentligt.
Waffle-Pack-växlare har ett integrerat chassi och kan därför köras till andra ställplatser. Den leve-
reras med den för automaterna realiserade kretskortstransporthöjden, men kan med få hand-
grepp anpassas till kretskortstransporthöjderna 830, 900, 930 och 950 mm. Ditsättning av S-
matare med bredd 30 resp 4,5 mm på komponentbordet Både TwinHead och 6- och 12-seg-
ments Collect&Place-huvud kan hämta komponenter från Waffle-Packs.
