Skötselinstruktion SIPLACE D3 6 Stationstillägg Från programversion SR.605.xx Utgåva 07/2008 SE 6.3 Waffle- Pack-växlare 311 6.3.5 Dimensioner 6 Bild 6.3 - 1 Dimensioner för Waffle-Pack-växlaren
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.3 Waffle-Pack-växlare Från programversion SR.605.xx Utgåva 07/2008 SE
310
6.3.3.3 Bulleremission
6.3.3.4 Tillåtna miljöpåkänningar
6.3.4 Installationsanvisningar till WPV
WPV går att docka till följande D3-automaten på ställplats 2 istället för en komponentvagn.
För detta modifieras indragningsanordningen för SIPLACE komponentvagn något och uppgrade-
ringssatsen för Waffle Pack-växlaren dockas till. Därefter dockas WPV till. Skulle du använda
WPV på ett annat ställe, kan den då fria ställplatsen åter rustas med en komponentvagn.
ANM 6
På ställplatser med WPV kan ingen pipettväxlare installeras.
Max. bulleremission 74 dB (A)
Omgivningstemperatur Mellan 15°C och 35°C
Luftfuktighet 30 - 90% vid 20°C
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.3 Waffle-Pack-växlare
311
6.3.5 Dimensioner
6

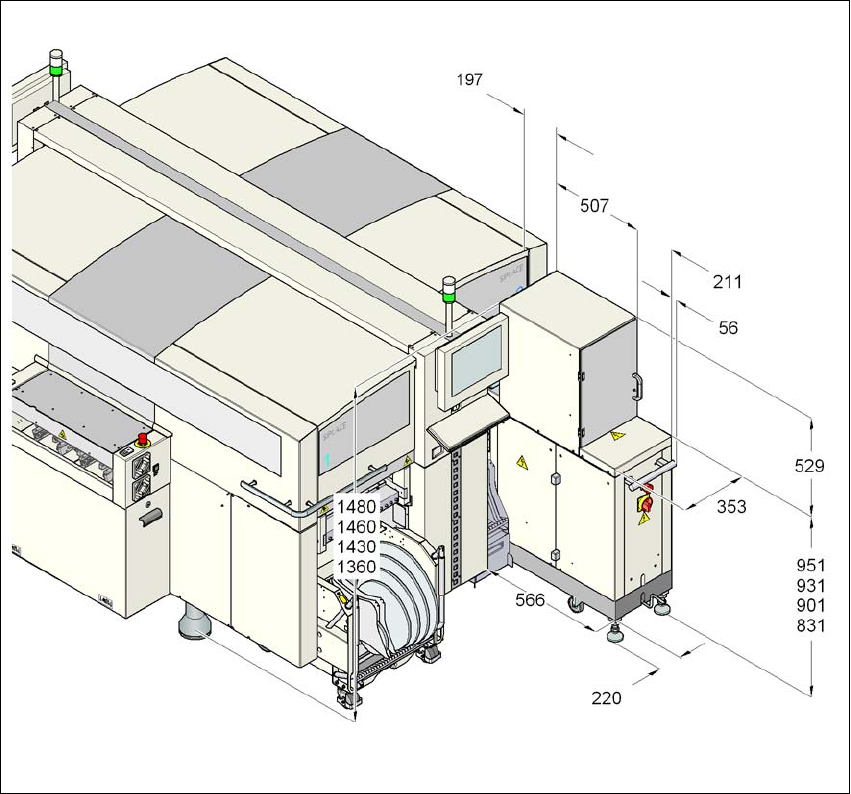

Bild 6.3 - 1 Dimensioner för Waffle-Pack-växlaren
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.3 Waffle-Pack-växlare Från programversion SR.605.xx Utgåva 07/2008 SE
312
6.3.6 Dimensioner på automater med WPV
6
6
6

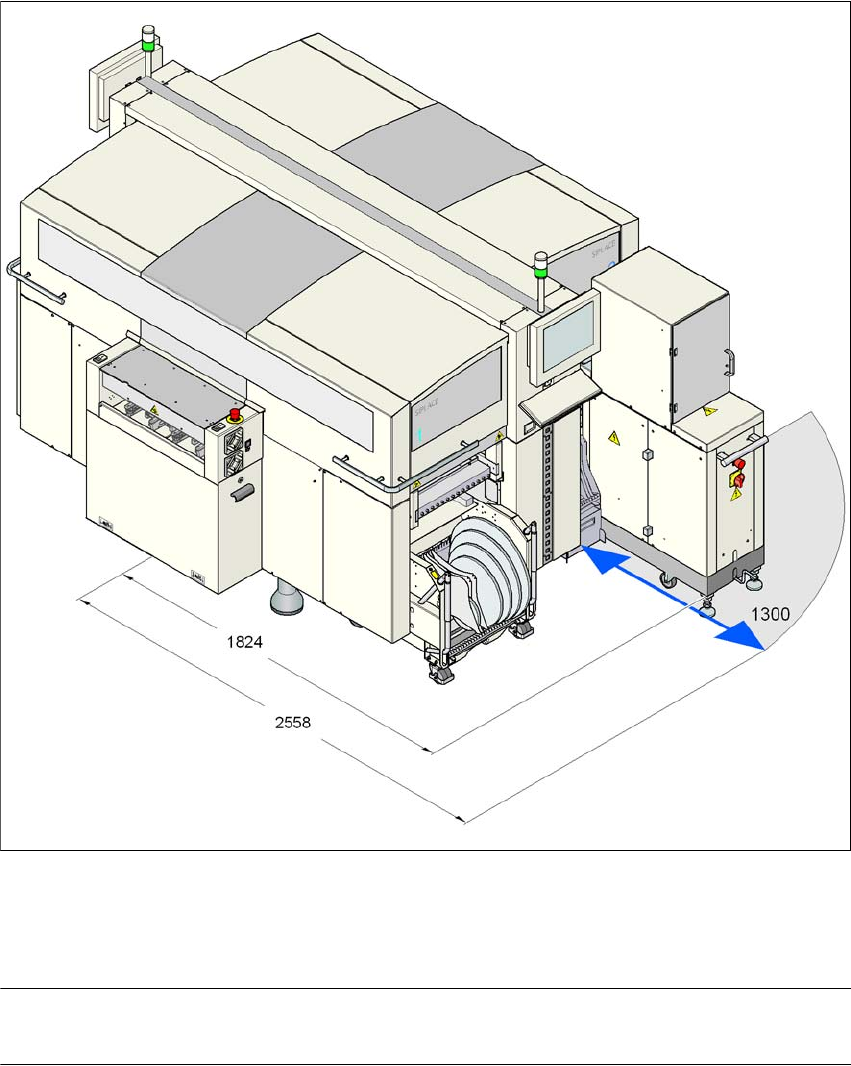

Bild 6.3 - 2 Dimensioner på automaten med Waffle-Pack-växlare i millimeter
6
ANM 6
På ställplatsen 2 kan i stället för en komponentvagn också en Waffle-Pack-växlare dockas på.
