Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.3 Waffle-Pack-växlare
313
6.3.7 Reglage
6

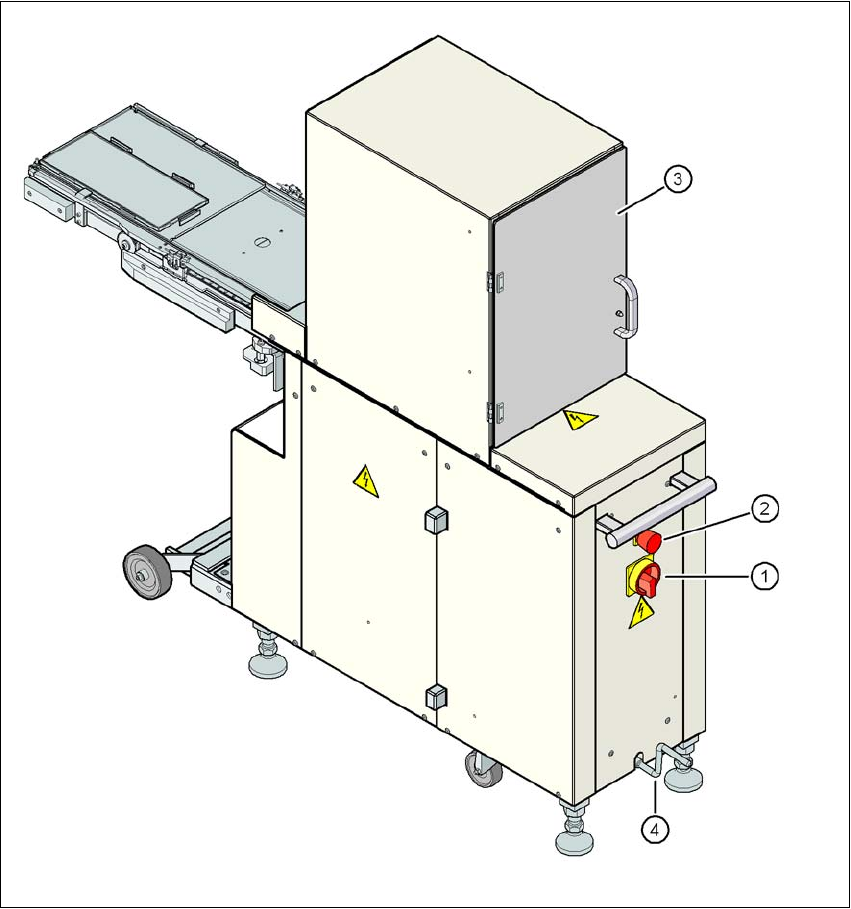

Bild 6.3 - 3 WPV - reglage
(1) Huvudbrytare
(2) NÖDSTOPP-knapp
(3) Magasinlager
(4) Vev för att höja eller sänka chassit.
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.4 Sensor för komponentavfallsbehållaren Från programversion SR.605.xx Utgåva 07/2008 SE
314
6.4 Sensor för komponentavfallsbehållaren
Artikelnr 00116848-xx Förfrågan komponentavfallsbehållare ur X-serien/D3
Givaren för komponentavfallsbehållaren övervakar att avfallsbehållaren sitter korrekt i sin hållare.
– Är inte avfallsbehållaren korrekt insatt, kan automaten inte startas.
– Hoppar avfallsbehållaren ur sin hållare under driften, stoppas automaten genast, för att und-
vika en huvudkollision.
Varje avfallsbehållaren kan övervakas med en egen givare.
6.5 SIPLACE High-Force Head
Artikelnr. 00119878-xx High-Force Head för D3
Detta artikelnummer gäller bara vid nybeställning av en ytmonteringsautomat med ett High-
Force Head i ställer för en standard TwinHead. 6
Artikelnr. 00119753-xx High-Force Head Upgrade Kit
Använd detta artikelnummer, då ni vill ersätta en standard-TwinHead med en High-Force
Head. 6
6.5.1 Beskrivning
SIPLACE High-Force Head är en teknologisk vidareutveckling av standard-TwinHead. Det kan
hantera samma komponentspektrum och erbjuder dessutom möjligheten att uppnå påsättnings-
krafter upp till 30 N:
Annars stämmer de tekniska data för TwinHead och High-Force Head överens (se avsnitt 3.5.3.2
,
sidan 116
).
För SIPLACE High-Force Head kan alla munstycken och gripare användas, som också kan an-
vändas vid standard-TwinHead.
Programmerbar ytmonteringskraft 2,0 N till 10 N ± 10 %
större 10 N till 30 N ±15 %
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.6 Komponentkamera för TwinHead, FC-kamera
315
6.6 Komponentkamera för TwinHead, FC-kamera
6.6.1 Komponentkamera stationär P&P, typ 25, 16 x 16, digital (FC-kamera)
Artikelnr 00119718-xx Komponentkamera, stationär 16 x 16, digital, typ 25
6

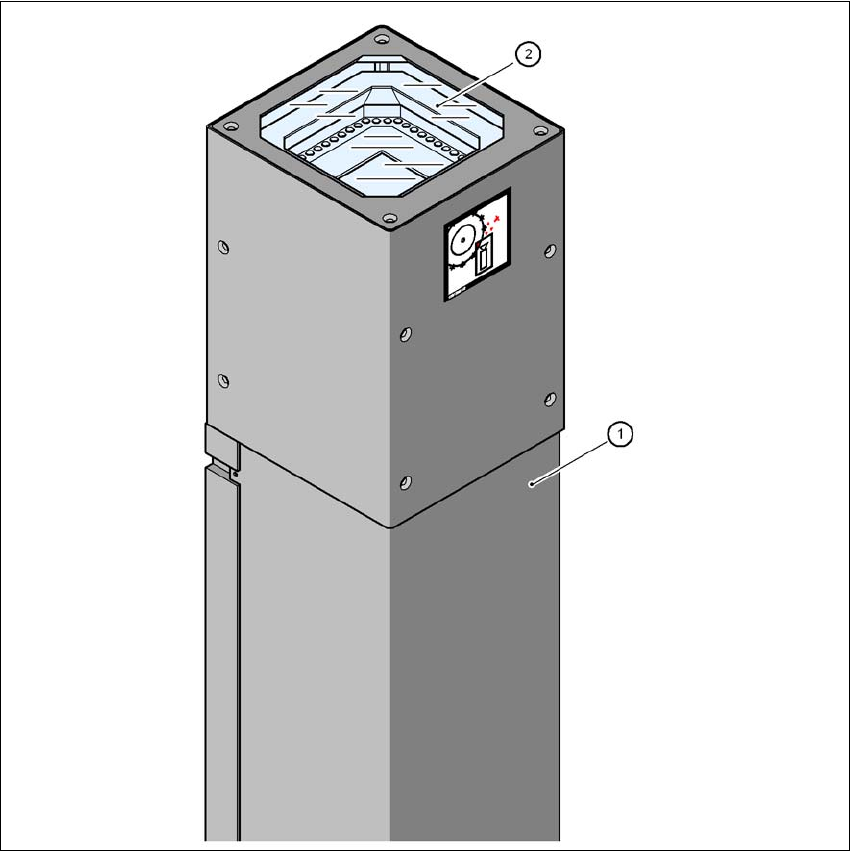

Bild 6.6 - 1 Komponentkamera stationär, P&P, typ 25, 16 x 16, digital (FC-kamera)
(1) Kamerahus med integrerad kamera och kameraförstärkare
(2) Glasplatta - därunder belysnings- och optikplanen
6
