Skötselinstruktion SIPLACE D3 6 Stationstillägg Från programversion SR.605.xx Utgåva 07/2008 SE 6.7 Streckkodsläsare för kretskort 319 6 6 6.7.3 T ekn iska dat a - 2D-streckkodsläsare 6 6 6 6 6 Optisk visning 4 x LED-fun…
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.7 Streckkodsläsare för kretskort Från programversion SR.605.xx Utgåva 07/2008 SE
318
Denna streckkodsläsare bearbetar Matrixkoder. Matrixkod används framför allt där det är
ont om plats för streckkodsetiketten. Dessutom skannar 2D-streckkodsläsaren vanliga
streckkoder. 6
6

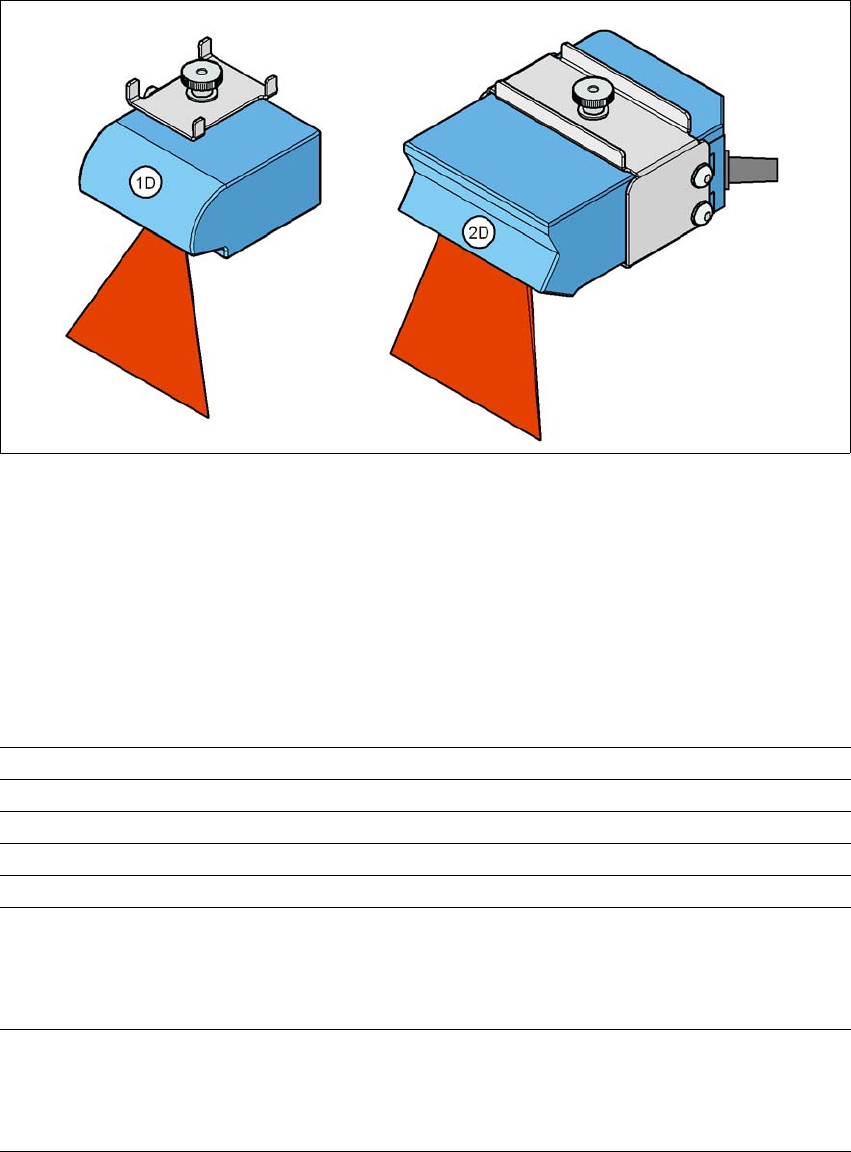

Bild 6.7 - 2 1D- och 2D-streckkodsläsare
Streckkodsläsarna för kretskort är infäst med hållare i övre resp nedre profilskenan. De kan pla-
ceras i valfritt läge på profilskenorna och passas in mot streckkodsetiketterna. Beroende på
streckkodsremsans läge kan streckkodsläsaren med några enkla handgrepp monteras så att
streckkodsremsan kan läsas av längs med eller vinkelrätt mot kretskortens transportriktning.
6.7.2 Tekniska data - 1D-streckkodsläsare
6
Laserdiod Rött ljus
Våglängd 670 nm
Laserklass Klass 2, enligt DIN EN 60825-1: 2001
Skannfrekvens 400 ... 1200 Hz
Upplösning 0,15 mm ... 0,5 mm
Kodtyper Kod 39, kod 128, kod 93,
Codabar, EAN, EAN 128, UPC,
2/5 Industrial, Pharma Code
(ytterligare kan erhållas på begäran)
Streckkodslängd
Enkeltransportör
Dubbeltransportör asynkron
Dubbeltransportör synkron
max. 40 tecken
max. 40 tecken
max. 40 tecken
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.7 Streckkodsläsare för kretskort
319
6
6
6.7.3 Tekniska data - 2D-streckkodsläsare
6
6
6
6
6
Optisk visning 4 x LED-funktionsvisning
Akustisk visning Summer
Datagränssnitt RS232, RS 422/485
Elektrisk anslutning 15-polig D-Sub-HD-stickkontakt
Driftspänning 10 V- ... 30 V-
Laserdiod Rött ljus
Våglängd 650 nm
Laserklass Klass 2, enligt DIN EN 60825-1: 2001
Skannfrekvens 100 ... 15 kHz
Upplösning 0,17 mm ... 0,5 mm
2D-kodtyper Data Matrix ECC 200
2D-streckkodslängd
Enkeltransportör
Dubbeltransportör asynkron
Dubbeltransportör synkron
max. 40 tecken
max. 40 tecken
max. 40 tecken
1D-kodtyper Kod 39, kod 128,
Codabar, EAN, EAN 128, UPC,
2/5 Industrial, Pharma Code
(ytterligare kan erhållas på begäran)
1D-streckkodslängd
Enkeltransportör
Dubbeltransportör asynkron
Dubbeltransportör synkron
max. 40 tecken
max. 40 tecken
max. 40 tecken
Optisk visning 4 x LED-funktionsvisning
Akustisk visning Summer
Datagränssnitt RS232, RS 422/485, Ethernet
Elektrisk anslutning 15-polig D-Sub-HD-stickkontakt
RJ45-stickkontakt 10baseT
Driftspänning 10 V- ... 30 V-
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.7 Streckkodsläsare för kretskort Från programversion SR.605.xx Utgåva 07/2008 SE
320
6.7.4 Möjliga monteringslägen för streckkodsläsare för kretskort

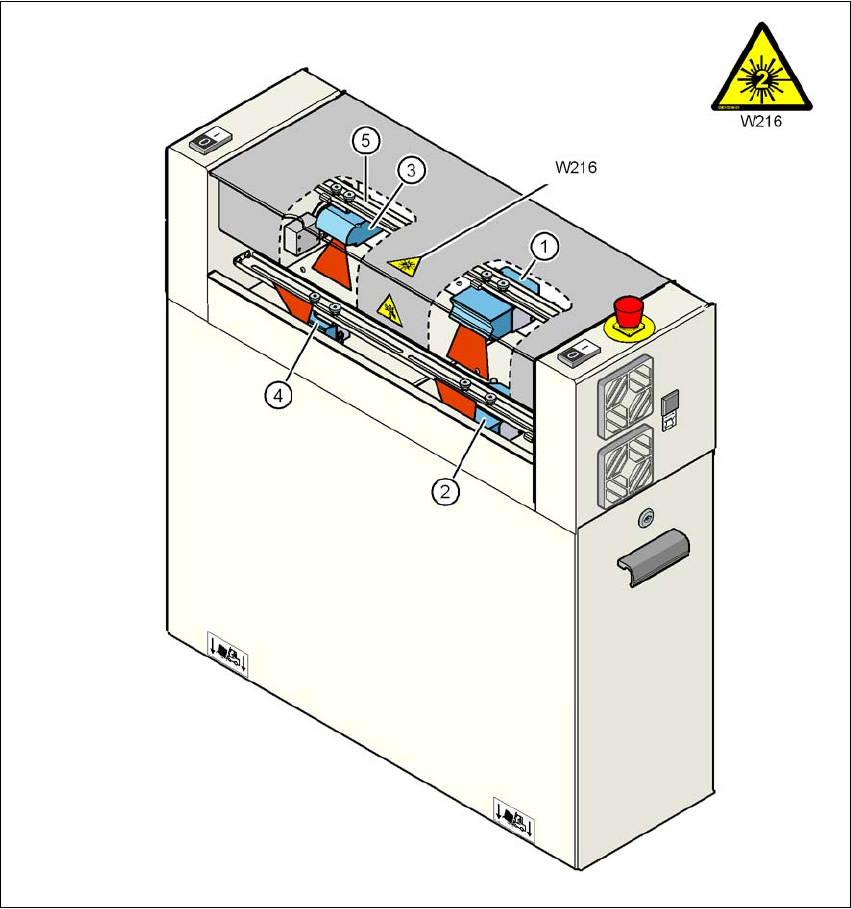

Bild 6.7 - 3 Möjliga monteringslägen för streckkodsläsare för kretskort
(1) 2D-streckkodsläsare "övre"
(2) 2D-streckkodsläsare "undre"
(3) 1D-streckkodsläsare "övre"
(4) 1D-streckkodsläsare "undre"
(5) Montageskena
Pos W216, artikelnr 03010316-01
