Skötselinstruktion SIPLACE D3 6 Stationstillägg Från programversion SR.605.xx Utgåva 07/2008 SE 6.17 Koplanaritets-lasermodul 335 Laserfunkt ionen visas m ed en LED (se avsn itt 6.17 .6 , sida 338 ). T rots den låga lase…
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.16 0201-Paket Från programversion SR.605.xx Utgåva 07/2008 SE
334
6.16 0201-Paket
Artikelnr. 00119720-xx 0201-paket för C&P12, X/D-serien
För bearbetningen av 0201-komponenter med 12-segments-Collect&Place-huvud erbjuder vi
0201-paketet.
Det innehåller:
– Komponentkamera C&P (typ 29), 27 x 27, digital, artikelnr 00119779
– Komponentsensor för 12-segments-C&P-huvudet, artikelnr 00118021
– 12 munstycken, typ 706/906 Vectra Keramik, artikelnr. 00345031
6.17 Koplanaritets-lasermodul
Artikelnr 00119719-xx Koplanaritetsmodul X-/D-serie
6.17.1 Säkerhetsanvisning för sensorn till koplanaritetsmodulen
Sensorn arbetar med en halvledarlaser med våglängd 670 nm (synligt/rött).
Den maximala optiska utgångseffekten är ≤ 1 mW.
Sensorn är inordnad i laserklass 2.
– Följ ovillkorligen tillämpliga föreskrifter enligt VDE 0837 om "Strålsäkerhet vid laseranord-
ningar" och de i Tyskland gällande föreskriften om förhindrande av olyckor "Laserstrålning"
(BGV B2), vid drift med sensorn.
– Följ dessutom föreskrifter om förhindrande av olyckor som gäller i ert land!
På sensorkapslingen finns följande anvisningsskyltar påsatta på fram- och baksidan:
6
Bild 6.17 - 1 Kännetecken för laserklass 2 för sensorn
LASERSTRÅLNING
TITTA INTE IN I STRÅLEN
LASERKLASS 2
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.17 Koplanaritets-lasermodul
335
Laserfunktionen visas med en LED (se avsnitt 6.17.6, sida 338). Trots den låga lasereffekten, ska
man ovillkorligen undvika att se rakt in i laserstrålen. Genom att strålen är synlig, ges ett visst
ögonskydd genom den naturliga reflexen att stänga ögonlocket.
VARNING 6
Kapslingen till den optiska sensorn får bara öppnas av auktoriserad personal.
För reparation och service ska sensorerna under alla förhållanden skickas till SIPLACE.
6.17.2 Beskrivning
Med koplanaritets-lasermodulen mäts de vertikala böjningarna på anslutningsbenen på kompo-
nenterna. Mätningen av benhöjden sker beröringsfritt enligt principen för laser-triangulering.
6

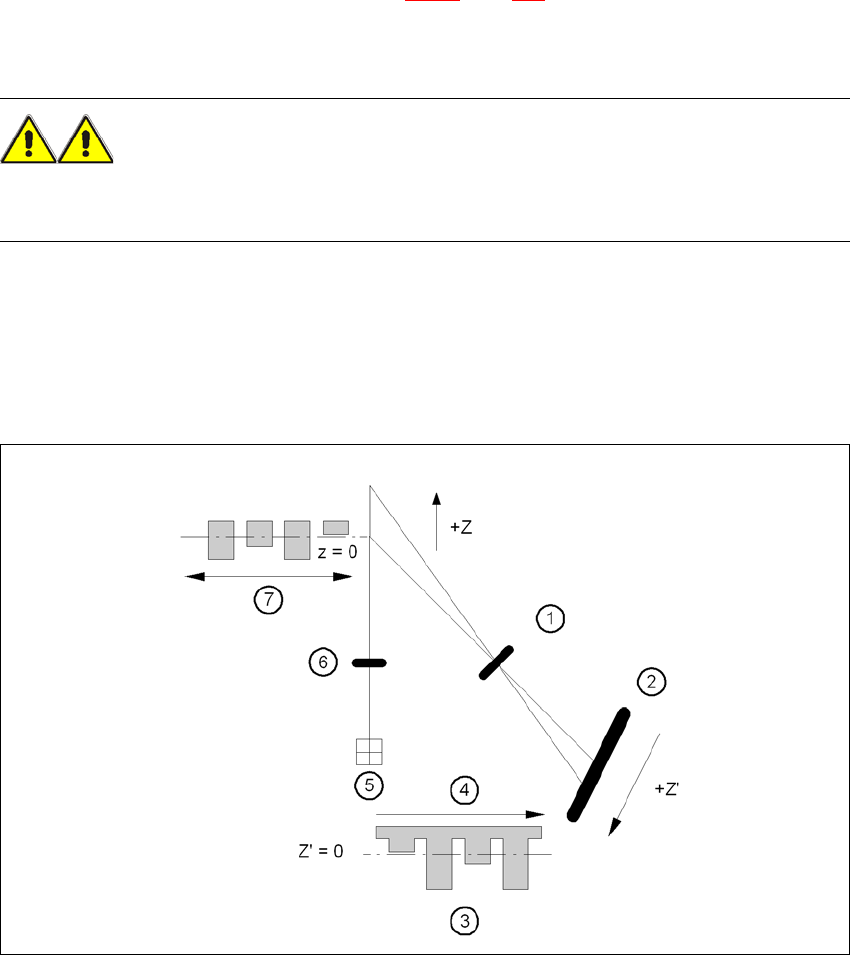

Bild 6.17 - 2 Mätprincip laser-triangulering
(1) Mottagaroptik
(2) Detektor
(3) Mätsignal
(4) Tid t
(5) Laser
(6) Sändaroptik
(7) Mätriktning
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.17 Koplanaritets-lasermodul Från programversion SR.605.xx Utgåva 07/2008 SE
336
TwinHead hämtar komponenten som ska mätas, centrerar den optiskt med komponentkameran
(se avsnitt 6.6
, sidan 315) och far med alla fyra sidorna över den mätande laserstrålen från kop-
lanaritets-lasermodulen. Härvid avkänns varje anslutningsben med laserstrålen under ifrån. La-
serljuset som kommer under ifrån på benen uppfångas av en sensor och ger underlag för
beräkning av den exakta positioneringen av benen till kretskortet. De erhållna positionsvärdena
jämförs med de av användaren inmatade gränsvärdena. Överskrids dessa värden, avsorteras
komponenten, resp. läggs tillbaka.
Koplanaritets-lasermodulen används i kombination med den optiska komponentcentreringen.
Komponenter med böjda, eller saknade anslutningsben, känns igen och ev. avsorteras.
6.17.3 Tekniska data
6
6
6
6.17.4 Begränsningar
– Komponenten skall uppvisa minst två resp. maximalt fyra rader med Gullwing-ben.
– Benraderna skall vara ortogonalt anordnade i förhållande till varandra.
– Benen skall vara ortogonalt anordnade i förhållande till benraden.
– Benändarna ligger utmed en linje.
– En mätning av komponenter med endast en benrad är inte möjligt.
Komponenter Gullwing
Noggrannhet ± 18,5 µm (3σ) (referenskomponent)
± 24,7 µm (4σ)
± 30,5 µm (3σ) (komponent till 32 mm)
± 40,7 µm (4σ)
± 31,3 µm (3σ) (komponent till 55 mm)
± 41,7 µm (4σ)
Max. komponentstorlek 55 x 55 mm²
Min. bendelning 300 µm
Max. komponenthöjd 25 mm
Ställmöjlighet Ställplats 3
Ytmonteringshuvudtyp TwinHead
