6 Stationstillägg Skötselinstruktion SIPLACE D3
6.17 Koplanaritets-lasermodul Från programversion SR.605.xx Utgåva 07/2008 SE
338
6.17.6 LED-display på controllern
Tillstånden för koplanaritetsmodulen visas med LED. LED befinner sig på undersidan av control-
lern (se pos 6 i bild 6.17 - 4
, sida 339).
LED State Tillståndsindikering
grön Mätobjekt i mätområdet
gul Mätområdesmitt
röd Utanför mätområdet med liten reflexion
LED från Laser frånkopplad
LED Power Tillståndsindikering
LED lyser Försörjningsspänning finns
LED avg avg1 avg2
från från Inget meddelande
röd från Meddelande 1
från röd Meddelande 2
röd röd Meddelande 3
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.17 Koplanaritets-lasermodul
339
6

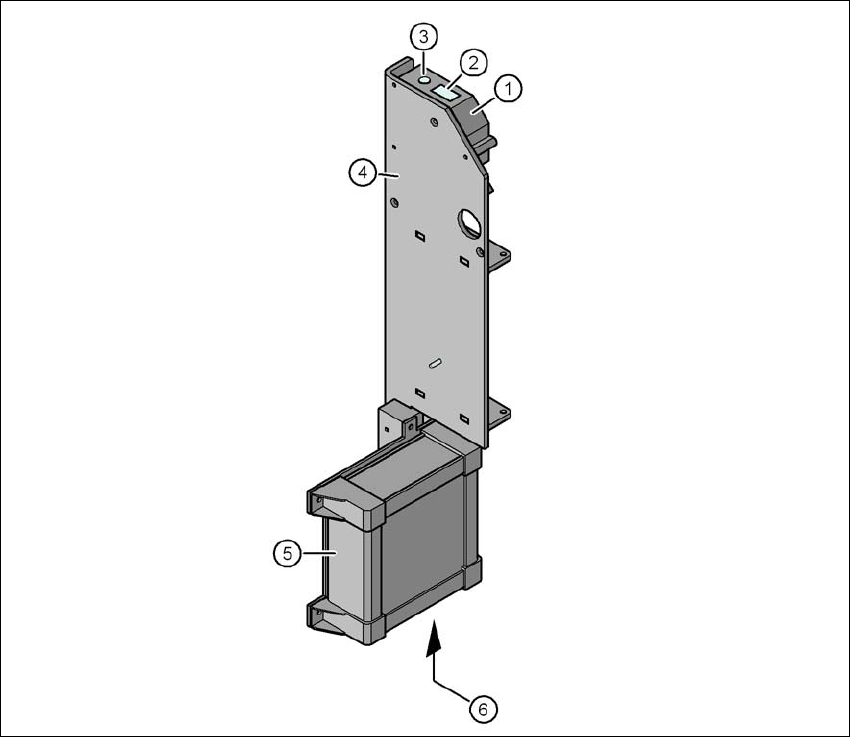

Bild 6.17 - 4 Koplanaritets-lasermodul
(1) Lasersensor
(2) Detektor
(3) Laseremitter
(4) Montagevinkel
(5) Controller
(6) LED-displayer, anslutningar till controller
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.18 Vakuumpump Från programversion SR.605.xx Utgåva 07/2008 SE
340
6.18 Vakuumpump
Artikelnr 00119794-xx Vakuumpump HF/X/D3, 220 V
Artikelnr 00119795-xx Vakuumpump HF/X/D3, 110 V
Artikelnr 00119792-xx Omrustningssats vakuumpumpdrift
Varje Collect&Place-huvud är utrustat med egen vakuumgenerator som matar hållar- och plock-
ningskretsen med nödvändigt vakuum. Vakuumaggregatet arbetar efter venturi-principen.
Tryckluftförbrukningen för automaten omfattar exempelsvis ungefär 550 Nl/min. Det betyder att
tryckluftförbrukningen måsta vara dimensionerad efter detta. Räcker kapaciteten på plats hos
kunden, innebär det höga kostnader. På grund av detta erbjuder vi er en vakuumpump, som ger
erfordrad vakuumförsörjning.
Ytterliga fördelar med användningen av vakuumpumpen:
– Tryckluftförbrukningen för automaten halveras nästan.
– Ingångstrycket reduceras.
– Automaten kan lätt byggas in i befintliga linjer.
– Löpande driftskostnader sjunker i takt med sänkta energikostnader.
Vakuumpumpen är underhållsfri och 100% oljefri. Dess kapacitet räcker till för att försörja hållkret-
sarna till Collect&Place-huvudena.
ANM 6
Vakuumpumpen finns endast för 12-segments och 6-segments-Collect&Place-huvudet.
Tryckluftsför-
brukning
utan vakuum-
pump
Tryckluftsför-
brukning
med
vakuumpump
a
Tryckluftsförbrukning med 4 skär-
apparater och beroende av konfigu-
rationen av ytmonteringshuvudet
C&P / C&P / TH 550 Nl/min 300 Nl/min
a) Under atmosfäriska normalbetingelser vid 20°C och 1013 hPa
