Skötselinstruktion SIPLACE D3 6 Stationstillägg Från programversion SR.605.xx Utgåva 07/2008 SE 6.19 SIPLACE Productivity-Lift 341 6.19 SIPLACE Productivity-Lif t 6.19.1 Koncept för p arallellmontering I allmänhet är ytm…
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.18 Vakuumpump Från programversion SR.605.xx Utgåva 07/2008 SE
340
6.18 Vakuumpump
Artikelnr 00119794-xx Vakuumpump HF/X/D3, 220 V
Artikelnr 00119795-xx Vakuumpump HF/X/D3, 110 V
Artikelnr 00119792-xx Omrustningssats vakuumpumpdrift
Varje Collect&Place-huvud är utrustat med egen vakuumgenerator som matar hållar- och plock-
ningskretsen med nödvändigt vakuum. Vakuumaggregatet arbetar efter venturi-principen.
Tryckluftförbrukningen för automaten omfattar exempelsvis ungefär 550 Nl/min. Det betyder att
tryckluftförbrukningen måsta vara dimensionerad efter detta. Räcker kapaciteten på plats hos
kunden, innebär det höga kostnader. På grund av detta erbjuder vi er en vakuumpump, som ger
erfordrad vakuumförsörjning.
Ytterliga fördelar med användningen av vakuumpumpen:
– Tryckluftförbrukningen för automaten halveras nästan.
– Ingångstrycket reduceras.
– Automaten kan lätt byggas in i befintliga linjer.
– Löpande driftskostnader sjunker i takt med sänkta energikostnader.
Vakuumpumpen är underhållsfri och 100% oljefri. Dess kapacitet räcker till för att försörja hållkret-
sarna till Collect&Place-huvudena.
ANM 6
Vakuumpumpen finns endast för 12-segments och 6-segments-Collect&Place-huvudet.
Tryckluftsför-
brukning
utan vakuum-
pump
Tryckluftsför-
brukning
med
vakuumpump
a
Tryckluftsförbrukning med 4 skär-
apparater och beroende av konfigu-
rationen av ytmonteringshuvudet
C&P / C&P / TH 550 Nl/min 300 Nl/min
a) Under atmosfäriska normalbetingelser vid 20°C och 1013 hPa
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.19 SIPLACE Productivity-Lift
341
6.19 SIPLACE Productivity-Lift
6.19.1 Koncept för parallellmontering
I allmänhet är ytmonteringslinjerna uppställda i serie och seriellt förbundna med varandra.
Ytmonteringsprogrammet arbetar sekventiellt under det att kretskorten transporteras vidare till
nästa maskin. Detta betyder att placeringen på ett kretskort är fördelat på flera olika automater.
6

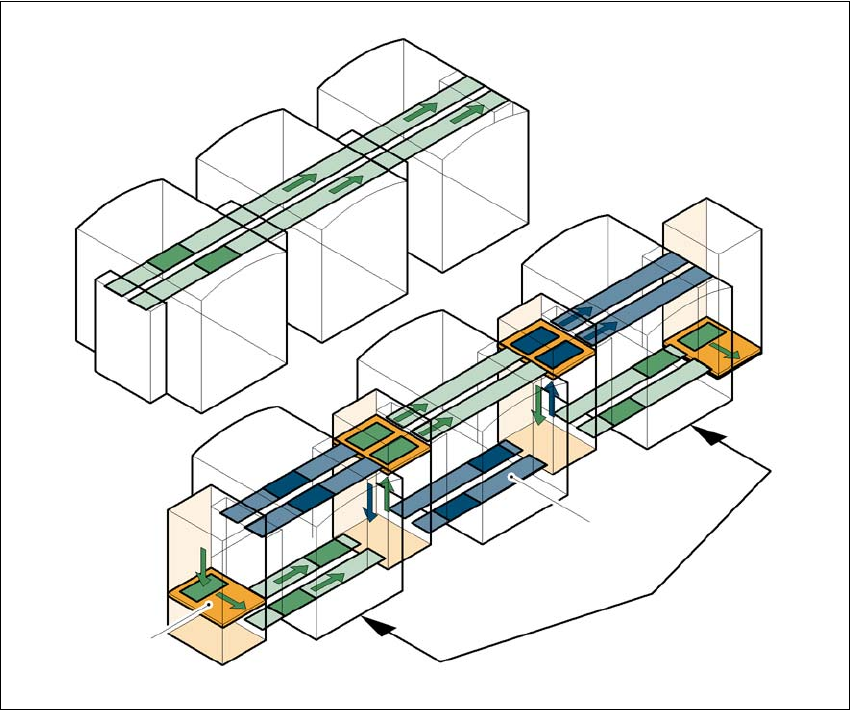

Bild 6.19 - 1 Seriella och parallella linjer i jämförelse
Vid parallell förbindelse är ytmonteringsinnehållet för de olika automaterna sammanfattade. Flera
automater kör samma ytmonteringsprogram. De placerar alla komponenter på en maskin som är
fördelad på flera automater i en seriell bearbetning. Om kapaciteten för en automat är helt belas-
tad, transporteras kretskorten till nästa automat och bearbetas. Denna kombination av maskiner
med samma ytmonteringsinnehåll kallas grupp eller cluster.
Seriell linje
Parallell linje
Transport i undre läge
Grupp (Cluster)
Horisontal-/
vertikalhiss
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.19 SIPLACE Productivity-Lift Från programversion SR.605.xx Utgåva 07/2008 SE
342
6.19.2 Genomförande av parallellmontering
Eftersom linjer med parallellt uppställda automater behöver mycket mera utrymme har konceptet
för parallellmontering med transport i undre läge och horisontal-/vertikal-hiss (HV-Shuttle) utarbe-
tats. Automaterna är fortfarande i serie men med hjälp av hissarna och transport i undre läge möj-
liggörs en linje i parallelldrift. På detta sätt bibehålls i princip kompakttätheten i SIPLACE-linjerna.
Transport i undre läge
Två transportband transporterar tomma eller bearbetade kretskort under maskinen (se bild 6.19 -
1, sida 341). Därvid får komponenthöjden bara vara 17 mm.
Horisontal-/vertikal-hiss (Horizontal-/vertical-Shuttle)
En HV-Shuttle är monterad i början av en linje, mellan automaterna och vid slutet av en linje. Den
transporterar kretskorten mellan det undre läget och bearbetningsnivån och mellan de båda spå-
ren i det undre läget.
6
Bild 6.19 - 2 Horisontal-/vertikal-hiss (HV-Shuttle), transportspårväxel och hissfunktion
Horisontaltransport
HV-Shuttle
hissfunktion
Vertikaltransport
Obearbetat
Bearbetat
Normal
transportnivå
Undre
transportnivå
HV-Shuttle
transportspårväxel
