6.19.2 Genomförande av parallellmontering
Eftersom linjer med parallellt uppställda automater behöver mycket mera utrymme har konceptet
för parallellmontering med transport i undre läge och horisontal-/vertikal-hiss (HV-Shuttle) utarbe-
tats. Automaterna är fortfarande i serie men med hjälp av hissarna och transport i undre läge möj-
liggörs en linje i parallelldrift. På detta sätt bibehålls i princip kompakttätheten i SIPLACE-linjerna.
Transport i undre läge
Två transportband transporterar tomma eller bearbetade kretskort under maskinen (se bild 6.19 -
1, sida 341). Därvid får komponenthöjden bara vara 17 mm.
Horisontal-/vertikal-hiss (Horizontal-/vertical-Shuttle)
En HV-Shuttle är monterad i början av en linje, mellan automaterna och vid slutet av en linje. Den
transporterar kretskorten mellan det undre läget och bearbetningsnivån och mellan de båda spå-
ren i det undre läget.
6

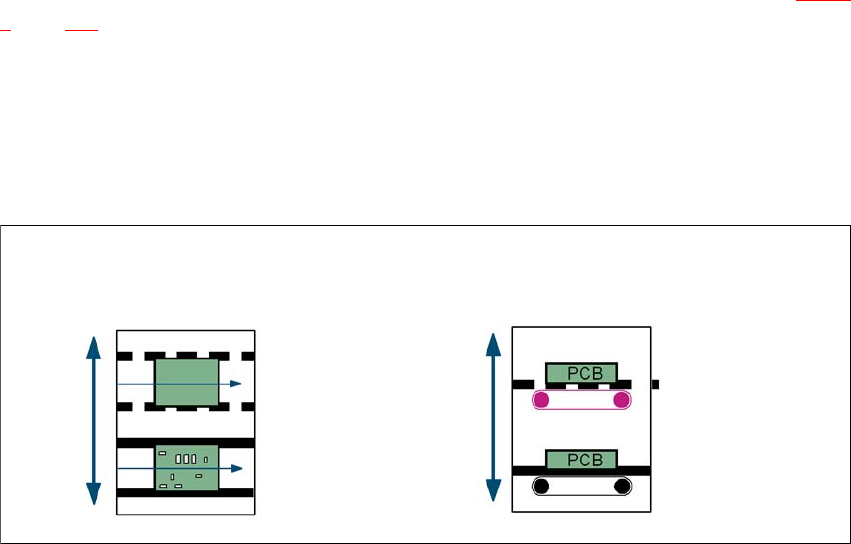

Bild 6.19 - 2 Horisontal-/vertikal-hiss (HV-Shuttle), transportspårväxel och hissfunktion
Horisontaltransport
HV-Shuttle
hissfunktion
Vertikaltransport
Obearbetat
Bearbetat
Normal
transportnivå
Undre
transportnivå
HV-Shuttle
transportspårväxel
Skötselinstruktion SIPLACE D3 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.19 SIPLACE Productivity-Lift
343
6.19.3 Fördelar med Productivity-Lift
Productivity-hissen ger ökat bearbetningsvärde för linjen och därmed ökad produktivitet.
6

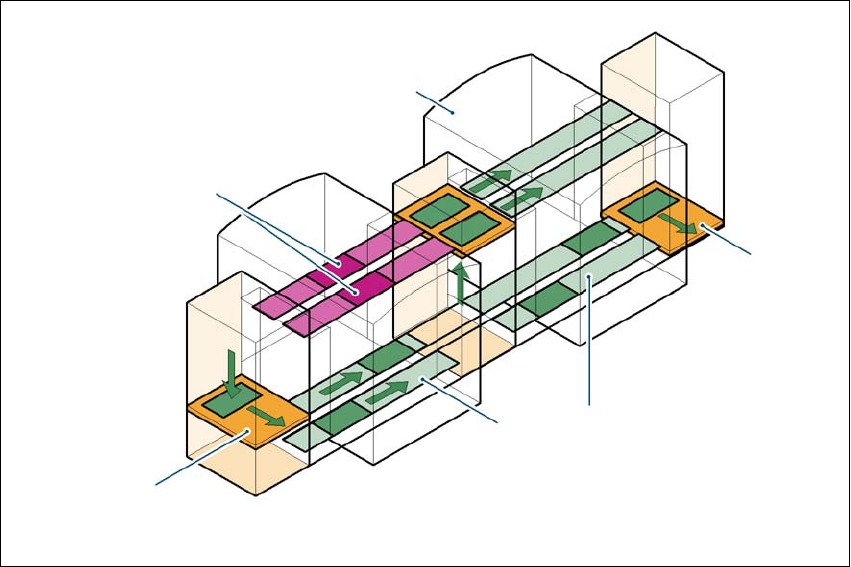

Bild 6.19 - 3 Productivity-Lift, undvikande av stilleståndstider
6
I parallellt anslutna linjer kan en enstaka maskin stanna utan att hela linjen stannar. Dessutom
finns möjlighet till andra arbeten på en enstaka maskin när de övriga i linjen är i drift. Genom sam-
manlänkning kan ytmonteringsinnehållet i varje station höjas och transporttiderna minimeras.
Detta leder till en högre ytmonteringskapacitet per linje.
Detta gäller t. e. x för
– Undersökningar eller provkörning i processen
– Programmering av kretskortmärken, husformer eller testbearbetning
– Service eller reparationer
– Hanteringsfel, t. ex. icke ordentligt delning av banden eller felande komponenter.
Ytterligare en fördel: Linjen kan valfritt konfigureras om via mjukvara utan att maskiner ställs om.
Belagd transportsträcka för
bearbetade kretskort
Ytmonteringsautomat
Horisontal-/
och vertikalhiss
Transport
i undre läge
Spårväxel
6 Stationstillägg Skötselinstruktion SIPLACE D3
6.20 Vision Teach Station (Vision-inlärningsstation) Från programversion SR.605.xx Utgåva 07/2008 SE
344
6.20 Vision Teach Station (Vision-inlärningsstation)
Artikelnr 00119788-xx Vision Teach Station
6

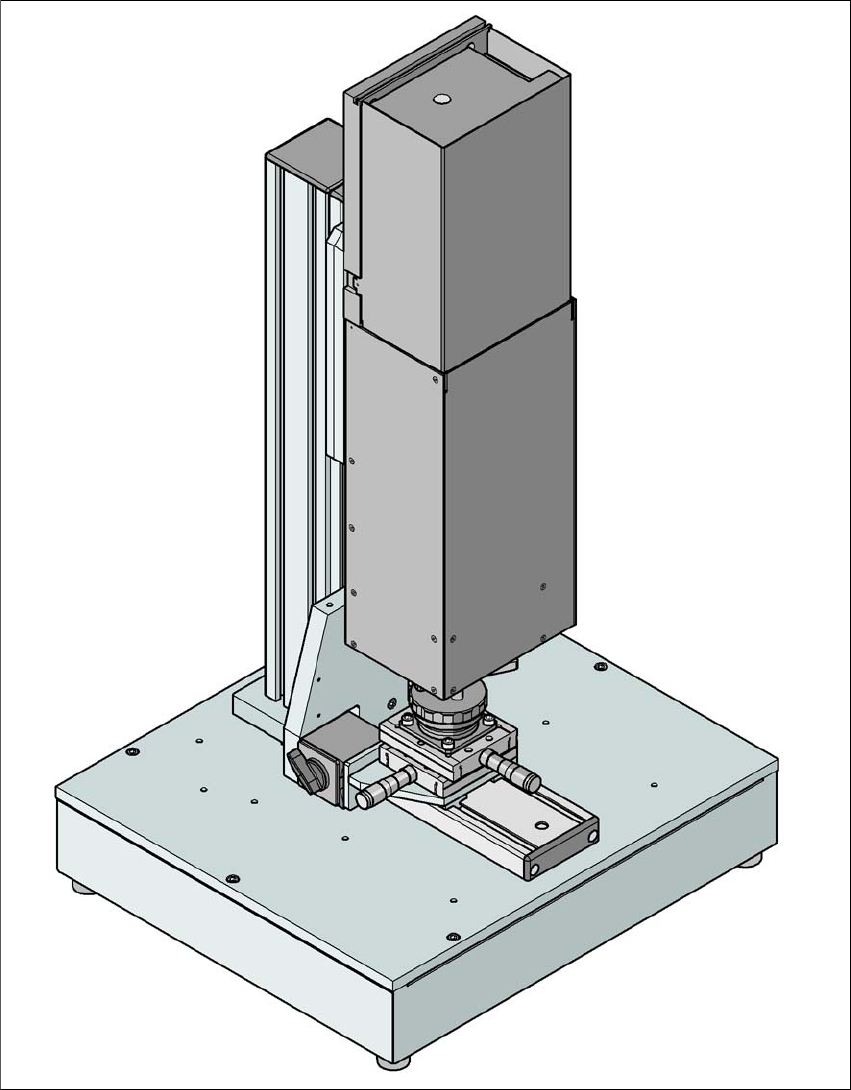

Bild 6.20 - 1 Vision-inlärningsstation med komponentkamera, typ 33
