2 Driftsäkerhet Skötselinstruktion SIPLACE D3
2.1 Säkerhetsanvisningar Från programversion SR.605.xx Utgåva 07/2008 SE
36
ändring.
– Endast servicetekniker från företaget SIPLACE eller utbildad servicetekniker genom för-
sorg av SIPLACE har rätt att byta ut laserkomponenter.
– Reparationer av laserdelsystem genomförs endast hos tillverkaren SIPLACE.
2.1.5 Säkerhetsanvisningar för permanentmagneter
För linjärmotorerna till X- och Y-axlarna används starka permanentmagneter.
LIVSFARA
STARKA PERMANENTMAGNETFÄLT FÖRELIGGER I AUTOMATEN 2
Personer med passiva eller aktiva implantat t. ex. pacemaker, defibrillatorer eller insulinpump ut-
sätter sig för direkt livsfara i närheten av ytmonteringsautomat med öppna skyddskåpor.
→ Sådana personer får inte vistas i närheten av automaten.
VARNING
KLÄMNINGSFARA 2
Klämningsfara för personer med passiva metalliska inplantat (t. ex. plattor, skruvar osv.).
→ Stick inte in handen i maskinen och böj dig inte över den öppna maskinen när skyddskåporna
är öppna.
→ Placera eller förvara inga metalliska föremål inom riskområdet.
OBSERVERA
STARKA PERMANENTMAGNETFÄLT 2
Risk föreligger att data på ID-kort eller kreditkort går förlorade. Observera: Starka magnetfält.
Skötselinstruktion SIPLACE D3 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.1 Säkerhetsanvisningar
37

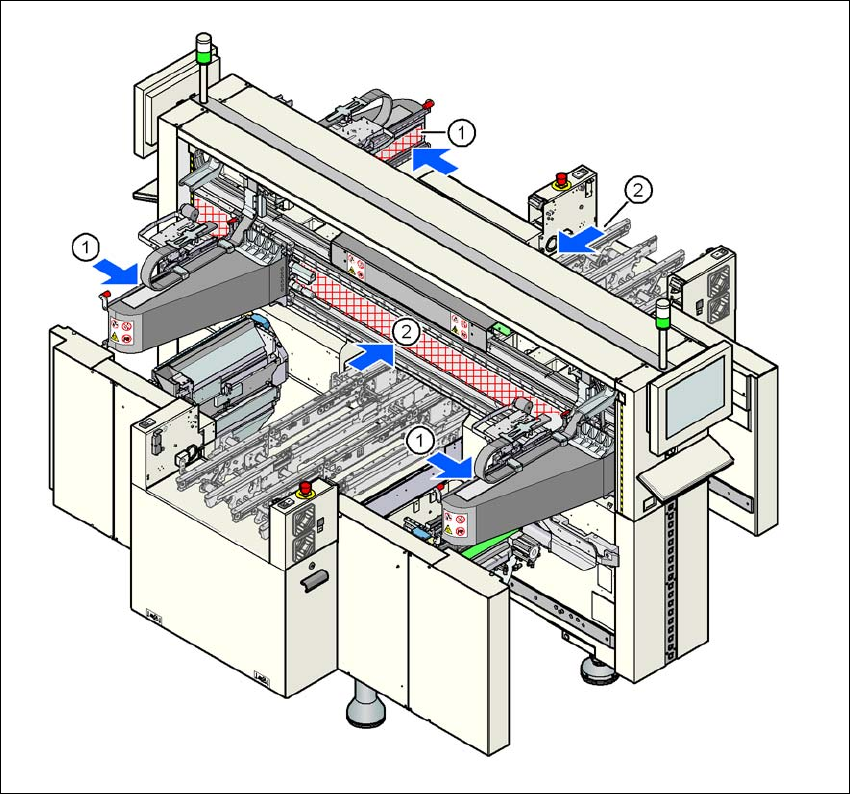

Bild 2.1 - 1 Permanentmagneternas position för linjärdrivningarna
(1) Permanentmagneter för X-linjärmotorer
(2) Permanentmagneter för Y-linjärmotorer
2
2
Beakta följande anvisningar vid arbeten på permanentmagneterna:
→ Personer med aktiva implantat (t.ex. Pacemaker) eller andra ferromagnetiska proteser får
inte arbeta vid dessa apparater eller vistas i närheten av dessa. Iaktta ett säkert avstånd till
linjärmotorn.
→ På grund av de starka magnetiska dragningskrafterna skall speciella försiktighetsåtgärder
vidtas i magnetbanans och den rörliga primärdelens omedelbara närhet. Tunga eller breda
objekt i stål eller järn får aldrig manuellt föras in i närheten av magnetbanan. Eftersom de
magnetiska dragningskrafterna inte är synliga underskattas i regel deras inverkningar i när-
heten av magnetbanan. Den magnetiska dragningskraften kan sätta in plötsligt. I närheten av
2 Driftsäkerhet Skötselinstruktion SIPLACE D3
2.1 Säkerhetsanvisningar Från programversion SR.605.xx Utgåva 07/2008 SE
38
ferromagnetiska objekt (i stål eller järn), som är ungefär lika stora som magnetbanan kan den
växa till flera tusen Newton.
→ Använd alltid lämpliga arbets- och skyddskläder (t.ex. handskar, skor osv.) vid hantering av
magnetbanan.
→ Endast lämpligt utbildade SIPLACE-tekniker får utföra monteringsarbeten och andra arbets-
uppgifter vid byte av magnetbanan.
→ Ha alltid minst två massiva kilar (cirka 10° till 15°) i ett ej magnetiskt material (t.ex. aluminium)
i beredskap och en icke-magnetisk hammare (cirka 2 till 3 kg). Dessa verktyg krävs i ett nöd-
fall för att lossa delar, som fastnat magnetiskt i magnetbanan och för att befria eventuella fast-
klämda extremiteter (fingrar, händer, fötter). Lägg aldrig en järnkärnmotorns
spolkomponentgrupp direkt på magnetbanan.
→ Elektroniska apparater och mätinstrument kan skadas eller förstöras av starka magnetfält.
Lägg aldrig apparater med kraftiga magnetiska beståndsdelar i närheten av datorer, monito-
rer eller magnetiska datalagringsenheten (t.ex. hårddiskar, kreditkort, audio- och videoband
osv.)
→ Ha ett säkerhetsavstånd på minst 45 cm mellan enstaka magnetband resp. mellan en mag-
netbana och andra magnetiska ytor.
