2 Driftsäkerhet Skötselinstruktion SIPLACE D3 2.2 Varningsskyltar Från programversion SR.605.xx Utgåva 07/2008 SE 50 2.2.4.1 V arningsskylt W vid strömförsörjningen Bild 2.2 - 9 V arningsskylt W vid strömförsörjningen 2 …
Skötselinstruktion SIPLACE D3 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.2 Varningsskyltar
49
2.2.4 Varningsskyltar vid strömförsörjningen
2
Pos W206 i bild 2.2 - 8, sida 49, artikelnr 03009345-01 (antal per automat: 1) och pos W1

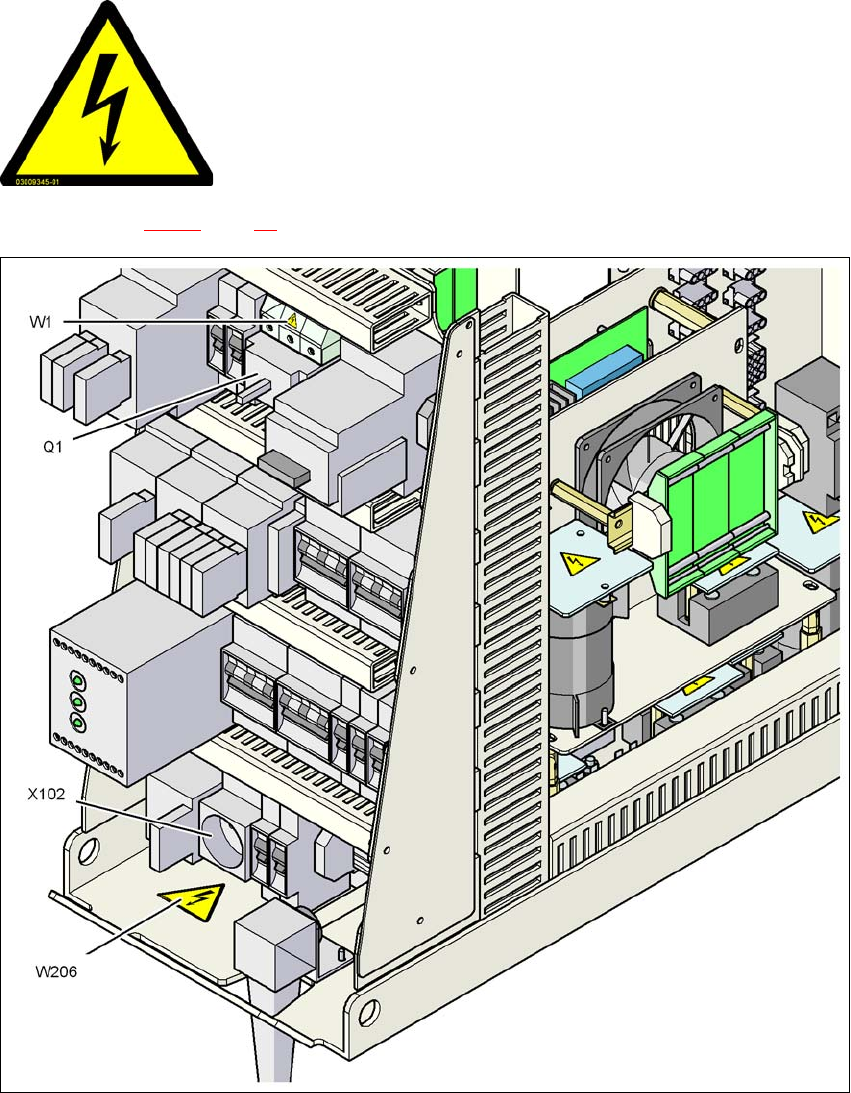

Bild 2.2 - 8 Varningsskylt W206 vid servicestickkontakten X102 och W1 vid huvudströmbrytaren Q1
Pos W206, artikelnr 03009345-01
Pos W1, varningsskylt vid huvudströmbrytaren Q1
FARLIG SPÄNNING!
Markerade delar står under spänning även vid avstängd huvud-
brytare.
Avskilj maskinen från nätspänningen före servicearbeten
NAFTA-området: RISK OF ELECTRIC SHOCK OR BURN!
Skötselinstruktion SIPLACE D3 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.2 Varningsskyltar
51
2.2.4.2 Varningsskylt W vid kapslingen över strömförsörjningen till servoförstärkaren
Bild 2.2 - 10 Varningsskylt W vid kapslingen över strömförsörjningen till servoförstärkaren
2
Pos W i bild 2.2 - 10 (antal per strömförsörjning: 8) se också bild 2.2 - 9, sida 50
