Skötselinstruktion SIPLACE D3 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.2 Varningsskyltar
51
2.2.4.2 Varningsskylt W vid kapslingen över strömförsörjningen till servoförstärkaren

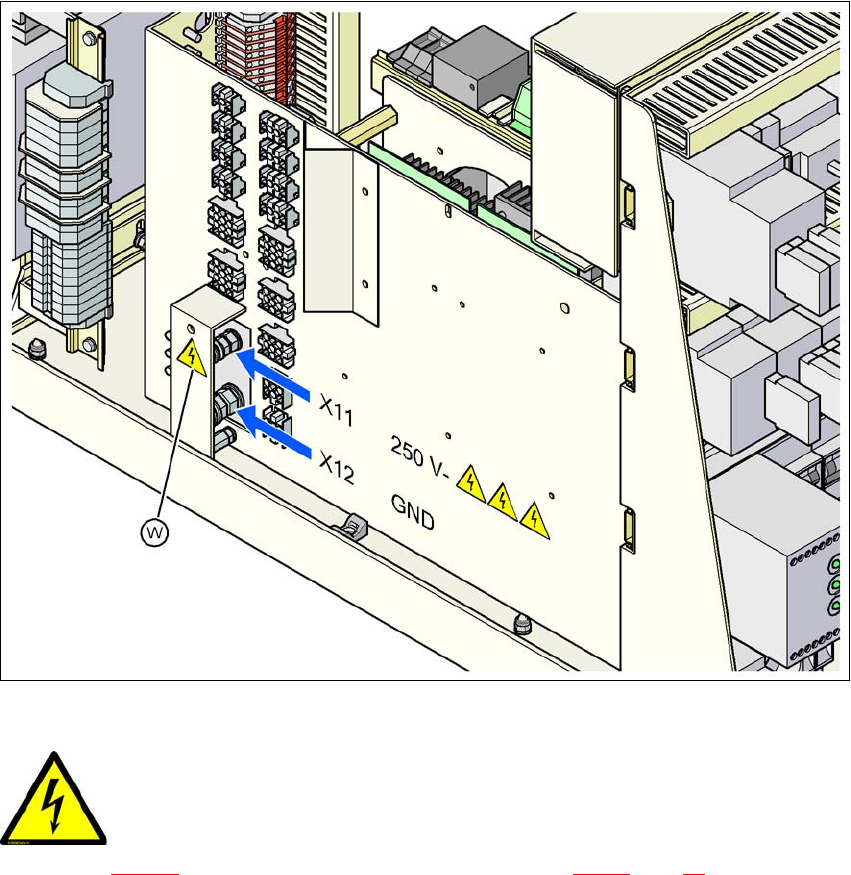

Bild 2.2 - 10 Varningsskylt W vid kapslingen över strömförsörjningen till servoförstärkaren
2
Pos W i bild 2.2 - 10 (antal per strömförsörjning: 8) se också bild 2.2 - 9, sida 50
2 Driftsäkerhet Skötselinstruktion SIPLACE D3
2.2 Varningsskyltar Från programversion SR.605.xx Utgåva 07/2008 SE
52
2.2.4.3 Varningsskylt W207 vid inkopplingsströmbegränsaren i strömförsörjningen
2

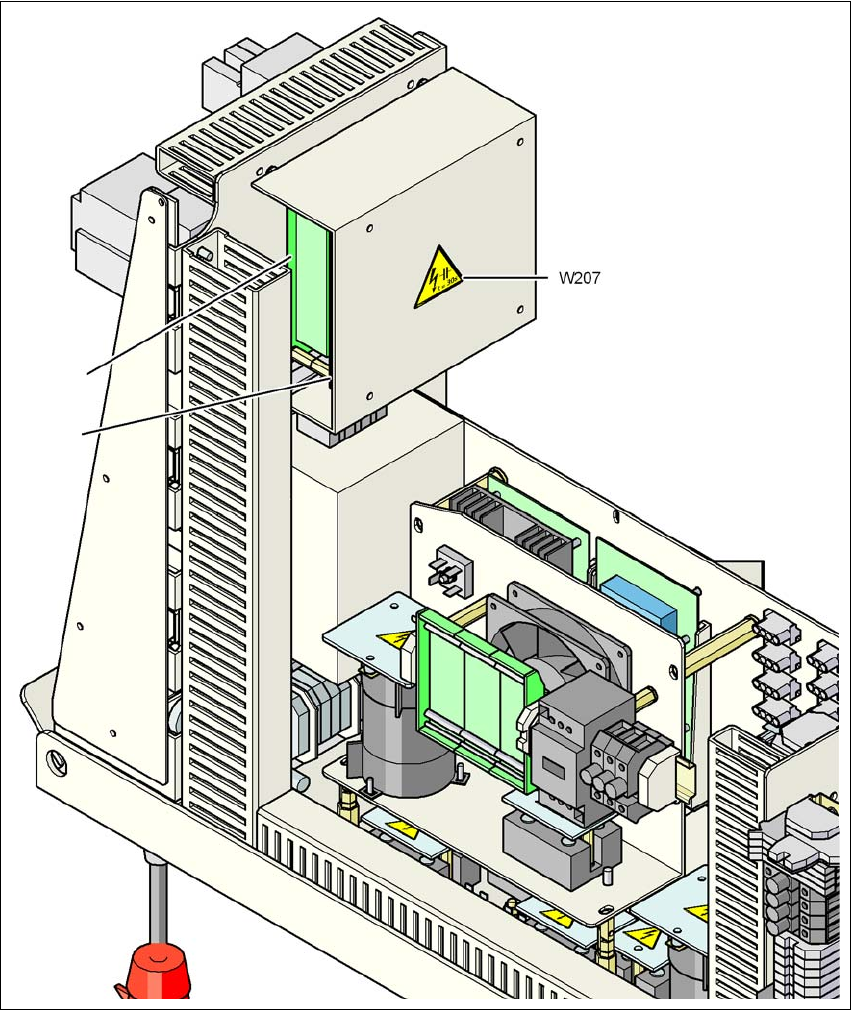

Bild 2.2 - 11 Varningsskylt W207 vid inkopplingsströmbegränsaren i strömförsörjningen
Pos W207, artikelnr 03009346-01
KK1 Kretskort, inkopplingsströmbegränsning - transformator
KK2 Kretskort, inkopplingsströmbegränsning - servo
KK2
KK1
Skötselinstruktion SIPLACE D3 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.2 Varningsskyltar
53
2.2.5 Varningsskylt på axelinskjutningsdelen
2
Pos W207 bilder 2.2 - 12, sida 53 och 2.2 - 11, sida 53, artikelnr 03009346-01
(antal per automat: 3)
2
2

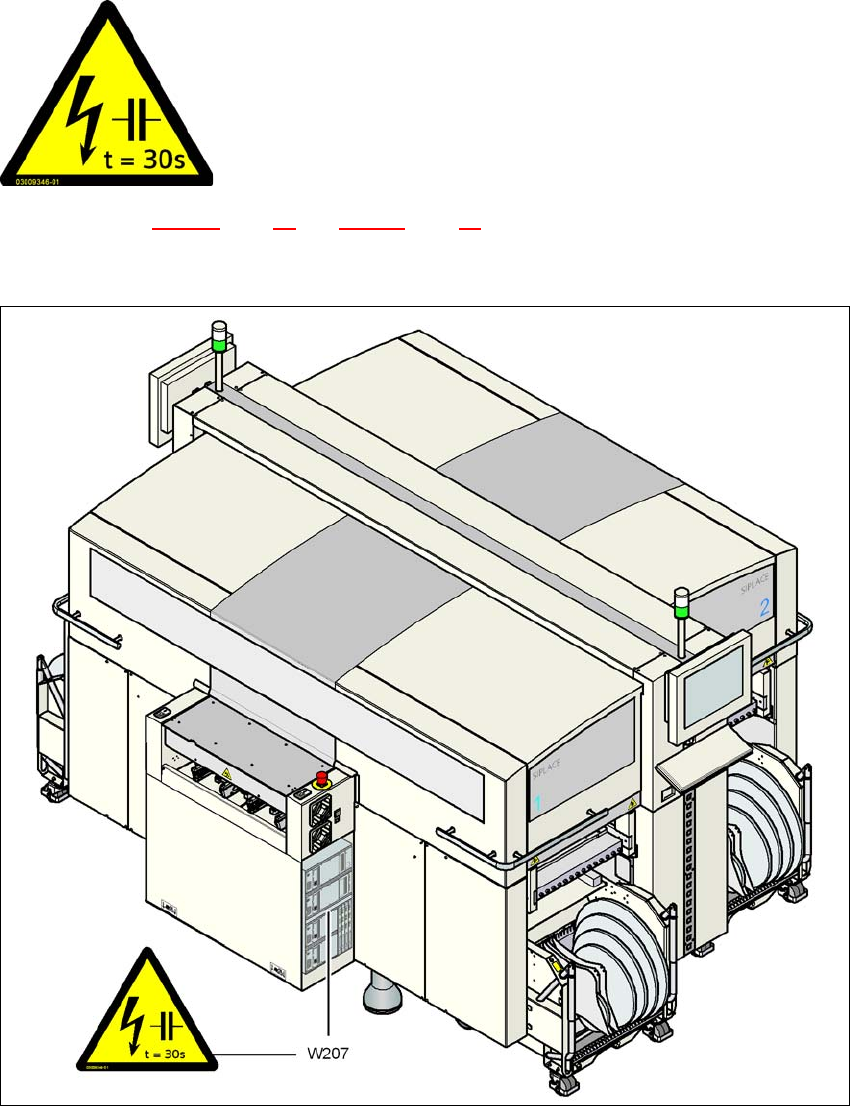

Bild 2.2 - 12 Varningsskylt W207 på makrolonskivan till axelinskjutningsdelen
Pos W207, artikelnr 03009346-01
2
2
NÄTSPÄNNING!
Stäng av huvudbrytaren och vänta 30 sekunder tills kondensato-
rerna laddats ur.
NAFTA-området: RISK OF ELECTRIC SHOCK OR BURN!
