2 Driftsäkerhet Skötselinstruktion SIPLACE D3
2.5 Säkerhetsföreskrifter för automatens drift Från programversion SR.605.xx Utgåva 07/2008 SE
62
2.5.3 Säkerhetsanvisningar om att dra ut munstycken vid Collect&Place-huvud
OBSERVERA
SKADERISK FÖR FINGRARNA GENOM SPETSIGA MUNSTYCKEN 2
Dra inte bort munstyckena i hämtnings-/ytmonteringspositionen (pos 2 och 4 i bild 2.5 - 2).
När ni drar ut munstycken för hand från pinolen, gör ni på följande sätt:
→ Takta pinolen, från den sida som munstyckena ska dras ut från, till urtagningsstället (pos 1
och 3 i bild 2.5 - 2
).
→ Dra ut munstyckena från pinolen.
2

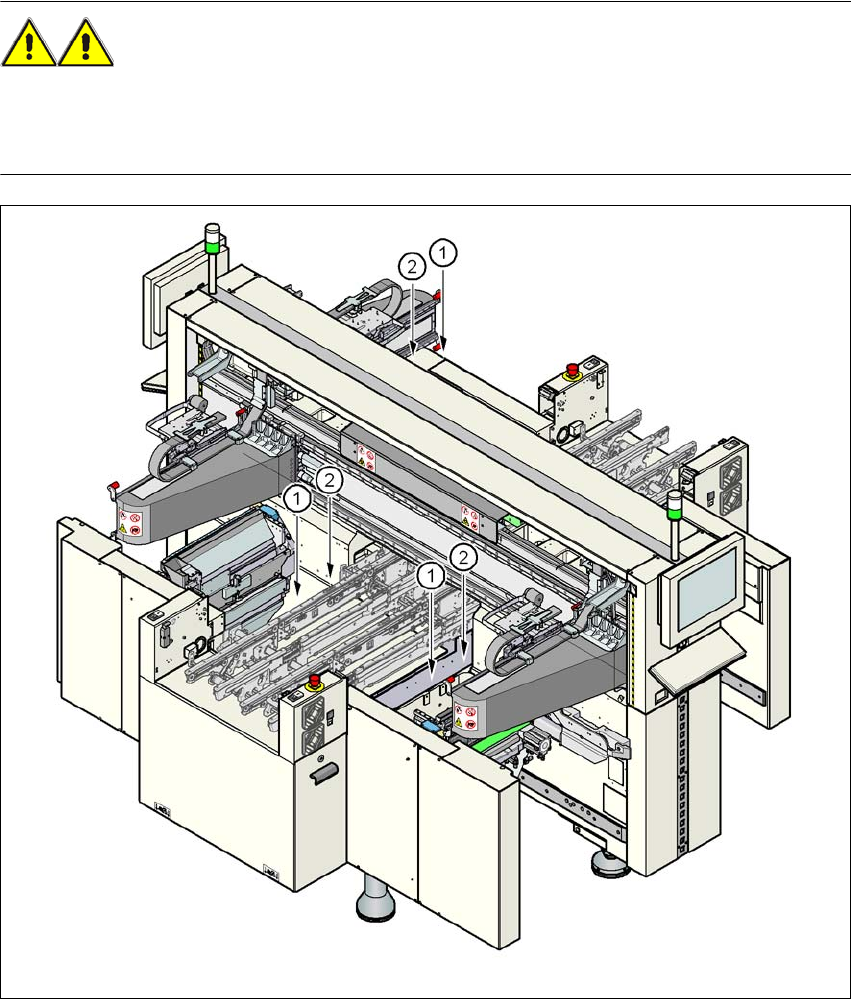

Bild 2.5 - 2 Position för pinoler vid manuellt byte av munstycket
(1) Urtagningsposition för pinoler och munstycken, C&P12
(2) Hämtnings- och ytmonteringsposition, C&P12
(3) Urtagningsposition för pinoler och munstycken, C&P6
(4) Hämtnings- och ytmonteringsposition, C&P6
Skötselinstruktion SIPLACE D3 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.5 Säkerhetsföreskrifter för automatens drift
63
2.5.4 Säkerhetsanvisningar om manuell förskjutning av Z-axeln på TwinHead
OBSERVERA
KLÄMRISK VID TWINHEAD 2
Ni får under inga förhållanden trycka ner Z-axeln med handen vid tillbakahämtningsenhetens
buffert. Genom den starka fjäderkraften i cylindern, finns risk för skador på fingrarna när buffer-
ten rusar tillbaka. Detta gäller också för innerområdet av TwinHead, när kolvstången rusar till-
baka till sitt utgångsläge.
Bild 2.5 - 3 Klämningsrisk genom tillbakahämtningsenheten vid TwinHead
(1) Tillbakahämtningsenhet, tryckluftscylinder
(2) Kolvstång
(3) Tillbakahämtningsenhetens buffert
(A) Klämställe för fingrar
2 Driftsäkerhet Skötselinstruktion SIPLACE D3
2.5 Säkerhetsföreskrifter för automatens drift Från programversion SR.605.xx Utgåva 07/2008 SE
64
2.5.5 Säkerhetsanvisningar om komponentkameran till TwinHead vid byte av ett
ytmonteringshuvud
VARNING 2
Vid byte av ytmonteringshuvud från TwinHead till Collect&Place-huvud, måste komponentkame-
ran (stationär P&P, Typ 33, 55 x 45, och Typ 25, 16 x 16) demonteras från TwinHead, annars kol-
liderar Collect&Place-huvudet med kamerahusen.
2
Bild 2.5 - 4 Säkerhetsanvisning för TwinHeads visionmodul vid byte av ytmonteringshuvud
(1) Montageposition, komponentkamera (stationär, P&P (typ 33) 55 x 45)
(2) Montageposition, komponentkamera (stationär, P&P (typ 25) 16 x 16)
