2 Driftsäkerhet Skötselinstruktion SIPLACE D3
2.5 Säkerhetsföreskrifter för automatens drift Från programversion SR.605.xx Utgåva 07/2008 SE
66
2.5.7 Anvisning om ESD-säkerhet för automaterna
Använd uteslutande munstycken som är betäckande som ledande. Bara så uppfyller ni förutsätt-
ningarna för ESD-säkerhets för automaterna.
2.5.8 Säkerhetsanvisningar för att tömma bandavfallsbehållaren
Bandavfallsbehållaren måste för tömning dras ur komponentvagnen. Då finns risk att man kläm-
mer tummarna. För att undvika detta skall säkerhetsanvisningarna i avsnittet 5.4.2
, sidan 265 be-
aktas.
2.5.9 Säkerhetsanvisningar för korrekt användning av kassationsbehållarna
Beakta följande anvisningar för att undvika en kollisionsfara mellan ytmonteringshuvud och kom-
ponent resp. kassationsbehållare för munstycken:
→ Kontrollera att kassationsbehållaren sitter korrekt i sin hållare.
→ Kontrollera att kassationsbehållaren inte sticker ut över hållaren.
ANM 2
För varje kassationsbehållare går det att i efterhand tilläggsutrusta med en sensor (se avsnitt
6.4, sidan 314), som signaliserar kassationsbehållarens korrekta position.
Skötselinstruktion SIPLACE D3 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.6 Säkerhetsanordningar
67
2.6 Säkerhetsanordningar
2.6.1 Skyddskåpor
2

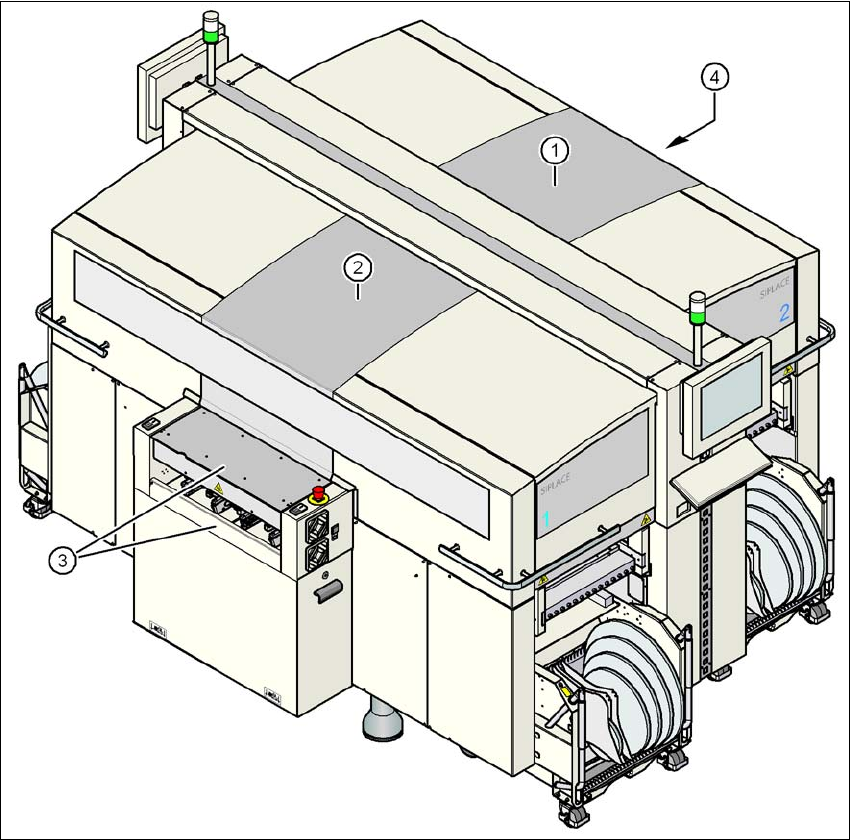

Bild 2.6 - 1 Skyddskåpor
(1) Skyddshuv, kort
(2) Skyddshuv, lång
(3) Övertäckningslucka och beröringsskydd av inmatningsband
(4) Övertäckningslucka och beröringsskydd av utmatningsband
2
Portalens arbetsområde skyddas av två uppfällbara skyddskåpor (pos 1 och 2). Sidorutorna är av-
sedda att hindra åtkomst till maskinens inre delar från sidan. De båda övertäckningsluckorna (pos
2 Driftsäkerhet Skötselinstruktion SIPLACE D3
2.6 Säkerhetsanordningar Från programversion SR.605.xx Utgåva 07/2008 SE
68
3 och 4) över in- resp utmatningsband i kretskortstransportören hindrar åtkomst till kretskortstran-
sportören.
Funktion 2
Om en av skyddshuvarna svängs upp eller en av täckluckorna vid kretskorttransportören lyfts,
bryts omedelbart strömförsörjningen till portalaxlarna. Portalaxlarna stoppas. På bildskärmen vi-
sas meddelandet "Close the cover" (Stäng kåpan).
→ För att återuppta driften, stäng skyddskåporna och tryck på en av startknapparna (pos 1, bild
2.6 - 2
).
2

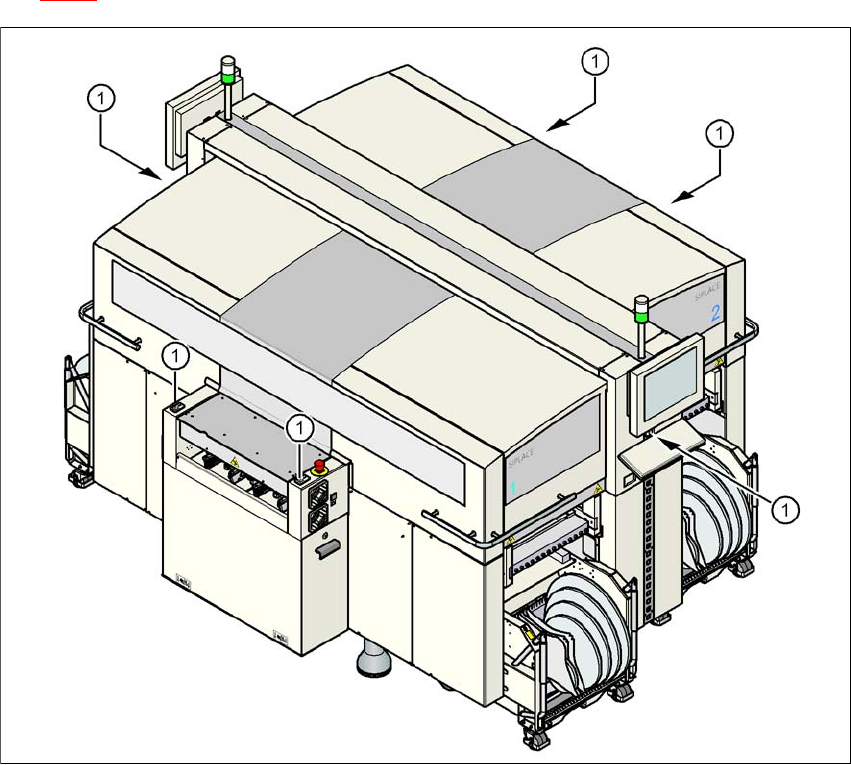

Bild 2.6 - 2 Startknapparnas (vita) placering vid automaten
(1) Startknapp (vit) på automaten
