2.7 Restspänningar och urladdningstider i automaten
Om NÖDSTOPP-knappen trycks eller automaten stängs av, blir mellankretsspänningen 250 V för
portalaxlar resp. 145 V för stjärnaxlar, reducerad till ungefärliga restspänningar inom en kort tid.
VARNING 2
Automaten matas med 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ resp. 3 x 415
V~ ± 5 %, 50/60 Hz nätspänning. Delar av anläggningen är strömförande med livsfarlig spänning
- även när huvudbrytaren är frånslagen. Felaktigt handhavande av automaten kan därför leda till
dödsfall eller allvarliga kroppsskador samt omfattande materiella skador.
→ Följ alltid gällande arbetarskyddsföreskrifter och föreskrifter enligt DIN (särskilt DIN EN 60
204, del 1).
→ Endast kvalificerad resp. utbildad personal får öppna täckkåpan över elaggregatet och ax-
elenheten.
2

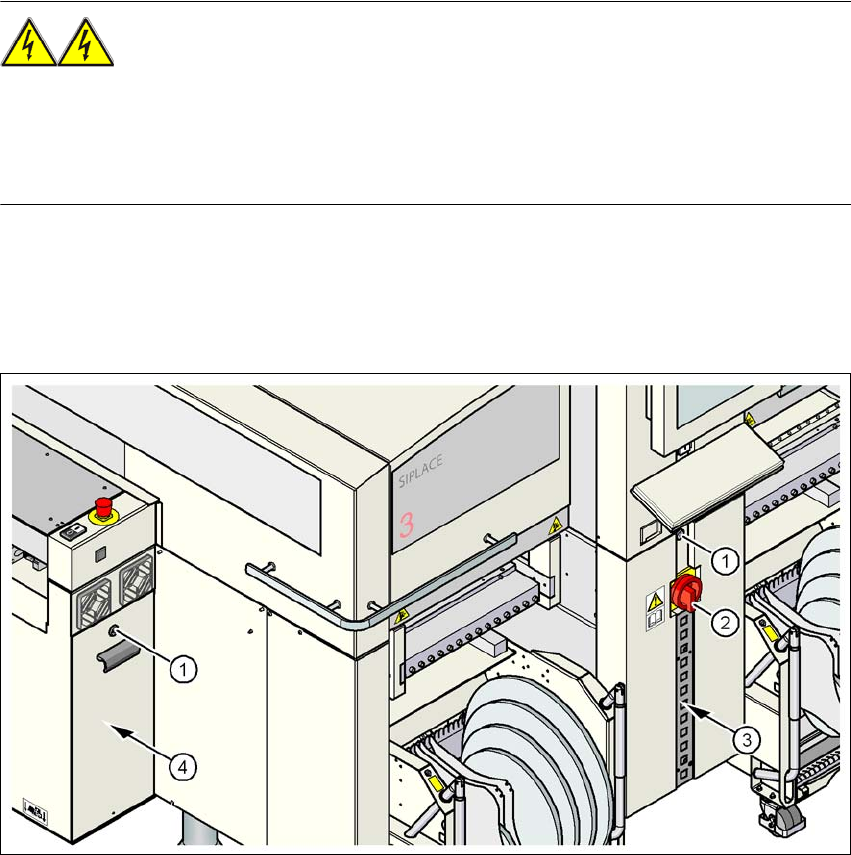

Bild 2.7 - 1 Elaggregat
(1) Lås med regel i täckkåpan
(2) Huvudbrytare
(3) Elaggregat bakom täckkåpan
(4) Axelenhet
Skötselinstruktion SIPLACE D3 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.7 Restspänningar och urladdningstider i automaten
81

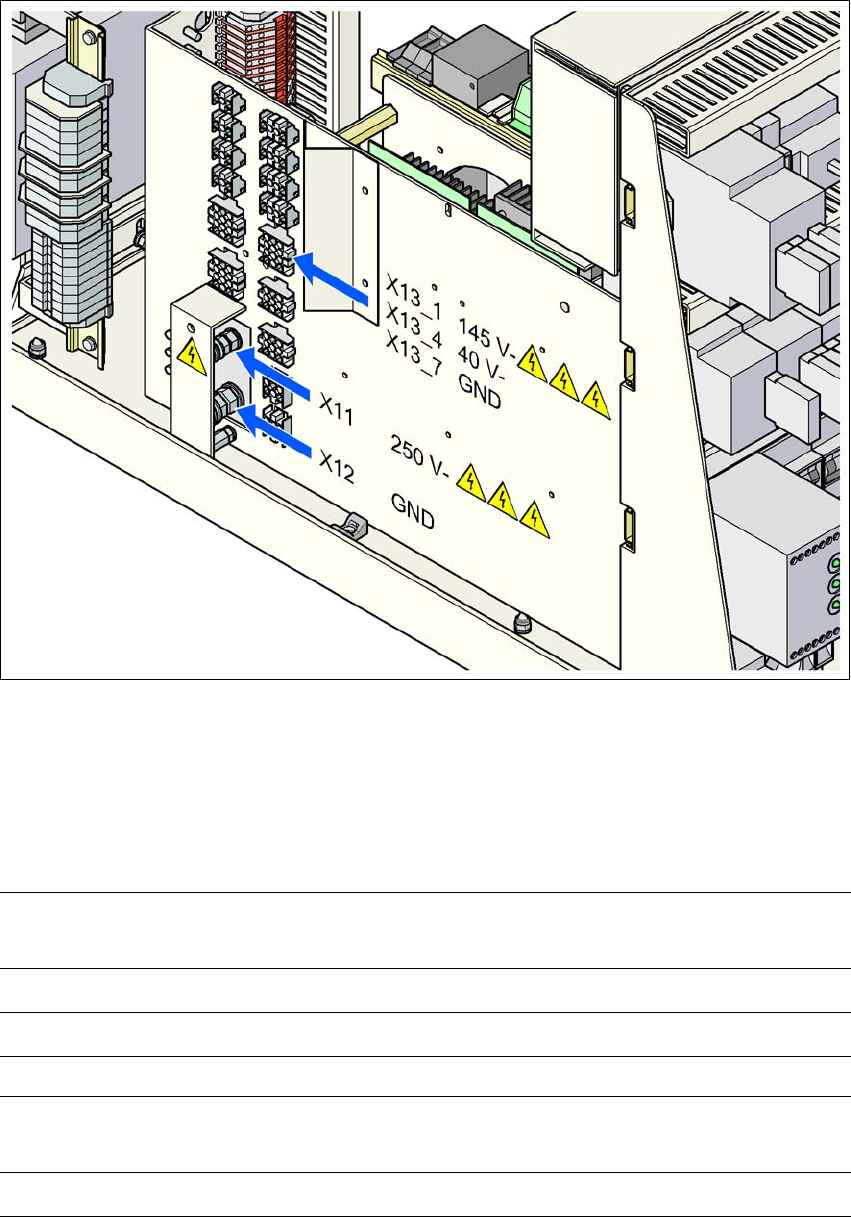

Bild 2.7 - 2 Mätpunkter på elaggregatet
2
2.7.1 Driftspänningar, restspänningar och urladdningstider efter att
NÖDSTOPP-knappen tryckts in
2
2
Stift X11 och X13_1
mot X12 (GND) mäts
Spänning vid
normal drift
Restspänning vid
NÖDSTOPP
Urladdnings-
tider
X11 + 250 V- < 10 V- 7 s
X13_1 + 145 V- < 10 V- 50 s
Stift X13_4
mot Stift X3_7 (-) mäts
Spänning vid
normal drift
Restspänning vid
NÖDSTOPP
Urladdnings-
tider
X13_4 + 40 V- + 40 V- -
2 Driftsäkerhet Skötselinstruktion SIPLACE D3
2.8 Avstängning av tryckluftsmatning och trycksänkning Från programversion SR.605.xx Utgåva 07/2008 SE
82
2.7.2 Restspänningar och urladdningstider efter att huvudbrytaren
slagits från
2
AKTAS 2
För att undvika förlust av data måste följande villkor vara uppfyllda (utom i nödsituationer) innan
automaten stängs av:
– Automaten ska ha slutfört överföring av maskin-, uppsättnings- och instruktionsdata.
– Automaten ska ha slutfört kretskortsbearbetningen.
– Automaten ska ha slutfört startfasen.
2.8 Avstängning av tryckluftsmatning och trycksänk-
ning
Automatens driftstrycket är fast inställt på 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Betr. tryckluftsaggre-
gatets placering, se pos 1, bild 2.8 - 1
. Tryckluftsmatningen till automaten bryts med hjälp av av-
stängningsventilen (pos 2, bild 2.8 - 1
).
→ Lossa med en maskinnyckel täckkåpans förregling.
→ Lyft upp täckkåpan (se bild 2.8 - 1
).
→ Vrid avstängningsventilens vred (pos 1, bild 2.8 - 1
) från vertikalt till horisontellt läge.
→ Kontrollera drifttrycksmanometern (pos 5, bild 2.8 - 1
). När automaten slagits på sjunker
trycket till 1 min. 0 MPa (0 bar) inom minut.
AKTAS
När maskinen är påslagen får tryckluftsmatningen avbrytas i max. 30 minuter via avstängnings-
ventilen. Om det krävs längre tid än så för underhåll eller service på tryckluftssystemet måste
automaten stängas av via huvudbrytaren och skiljas från tryckluftsmatningen.
Stift X11, X13_1 och X13_4
mot X12 (GND) mäts
Restspänning vid frånslagen
huvudbrytare Urladdningstider
X11 < 10 V- < 7 s
X13_1 < 10 V- < 50 s
X13_4 < 10 V- < 2 sek.
