Skötselinstruktion SIPLACE D3 2 Driftsäkerhet Från programversion SR.605.xx Utgåva 07/2008 SE 2.9 Energitill stånd för automaten efter att huvud brytaren slagits från 87 2 Bild 2.9 - 3 Elaggregat, vy framifrån Q1 Huvudbr…
2 Driftsäkerhet Skötselinstruktion SIPLACE D3
2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från Från programversion SR.605.xx Utgåva 07/2008 SE
86
2
Bild 2.9 - 2 Läge för datorenheten
(1) Datorenhet (övre del)
(2) Elaggregat ± 12 V-/± 15 V-
(3) Elaggregat + 5 V-/+ 52 V-
(4) Elaggregat + 3,3 V-
(T) Transportriktning för kretskort
Skötselinstruktion SIPLACE D3 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från
87
2
Bild 2.9 - 3 Elaggregat, vy framifrån
Q1 Huvudbrytare
X102 Serviceuttag
F1 Säkring för serviceuttaget
2 Driftsäkerhet Skötselinstruktion SIPLACE D3
2.9 Energitillstånd för automaten efter att huvudbrytaren slagits från Från programversion SR.605.xx Utgåva 07/2008 SE
88
2

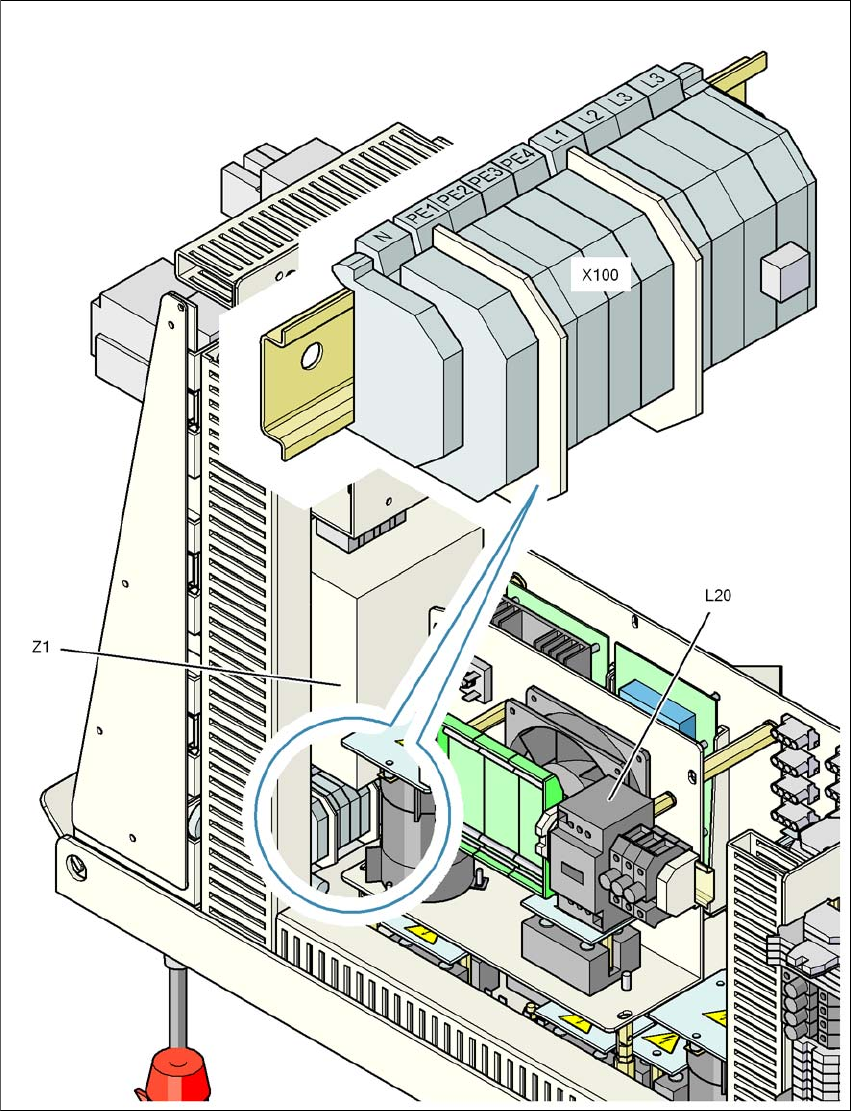

Bild 2.9 - 4 Elaggregat, vy bakifrån
X100 Anslutningsklämmor för nätkabeln
L20 Urladdningsdrossel med säkringarna F21, F22 och F23
Z1 Nätspänningsfilter
