28
SM451

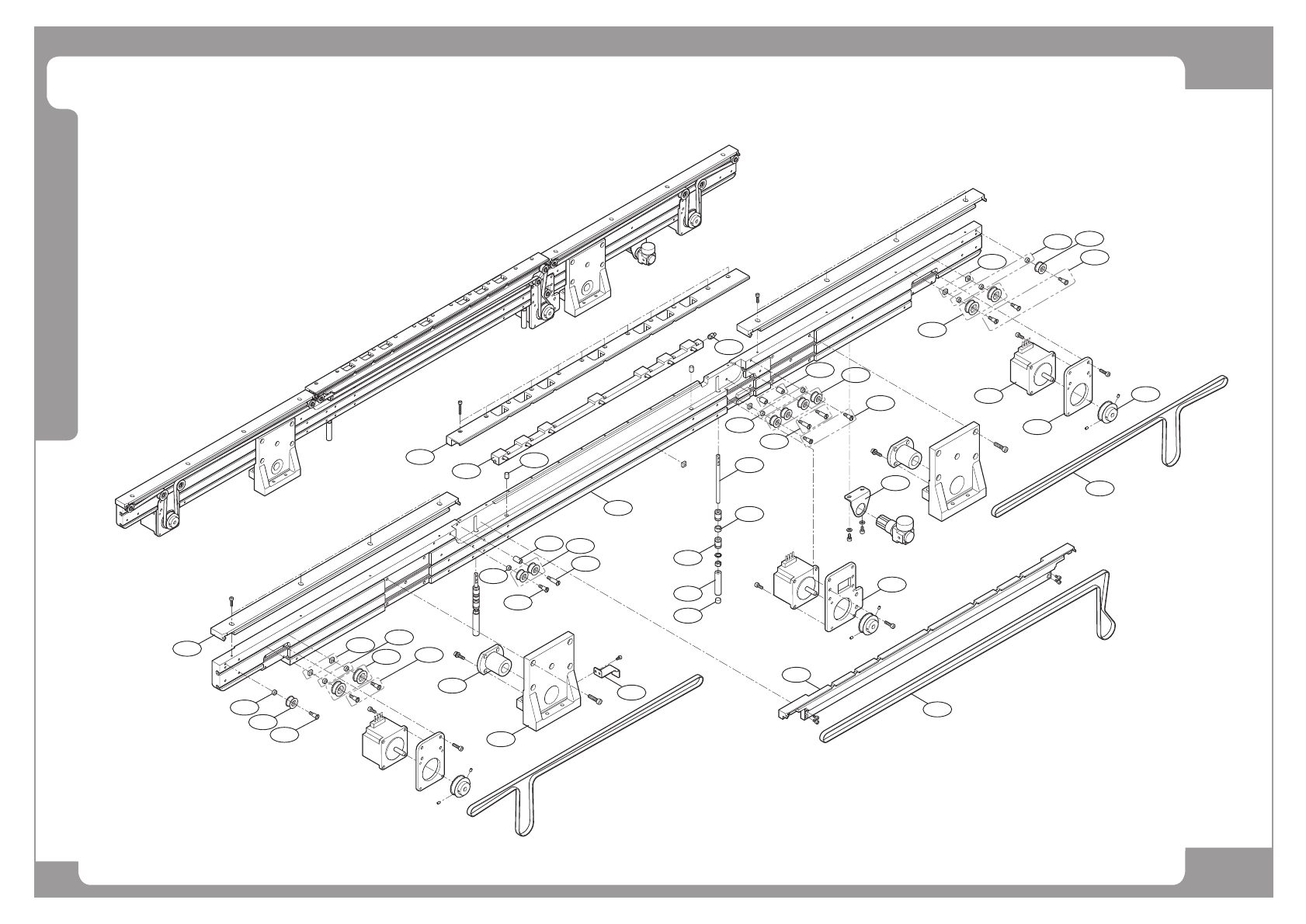

Conveyor Ass’y (4/4)
4
2
20
21
1
29
28
15
7
6
5
10
16
22
27
9
26
13
2
8
25
24
17
18
3
4
23
19
14
12
3
4
2
11
5
2
3
4
6
4
10
3
2
11
29
SM451
Conveyor Ass’y (4/4)
NO. PART NO. PART NAME Q'TY Old No. Stock Apply Reference
1 J71531261A CONV REAR FRAME 1
2 J7053047A IDLER SPACER-S 9
3 J7253007A IDLER2 8
4 J2101818 IDLER SHAFT-S 9
5 J7053184A SQUARE NUT-M4 7
6 J7253006A IDLER1 4
7 J7253009B STOPPER2 2
8 J66011035A BALL BUSH 4
9 J7153033A BUSH SPACER 2
10 J7053048A IDLER SPACER-M 3
11 J70531021A IDLER SHAFT-M 3
12 J70531739A MOVE STAND 2
13 J71531048B PCB GUIDE END 2
14 J66141017A LEAD SCREW 2
15 J71530400C CLAMP REAR FRAME 1
16 J7153034A CLAMP SHAFT 2
17 J7153010B ADJUST SHAFT 2
18 J7253008B STOPPER 2
19 J6701087A EDGE CYLINDER 1
20 J6711001A ELBOW FITTING 1
21 J70531740A SENSOR DOG 1
22 J67090018B REGULATOR 1
23 J70530786B PCB GUIDE RC 1
24 J70531106A BRACKET BELT MOTOR-S 2
25 J31041014A STEP MOTOR 3
26 J70531741A MOVE MOTOR BKT 1
27 J7153111A STEP MOTOR PULLEY 3
30
SM451
Conveyor Ass’y (4/4)
NO. PART NO. PART NAME Q'TY Old No. Stock Apply Reference
28 J66021017A BELT 410-1 2
29 J66021019A BELT 410-R 1
