42
SM451

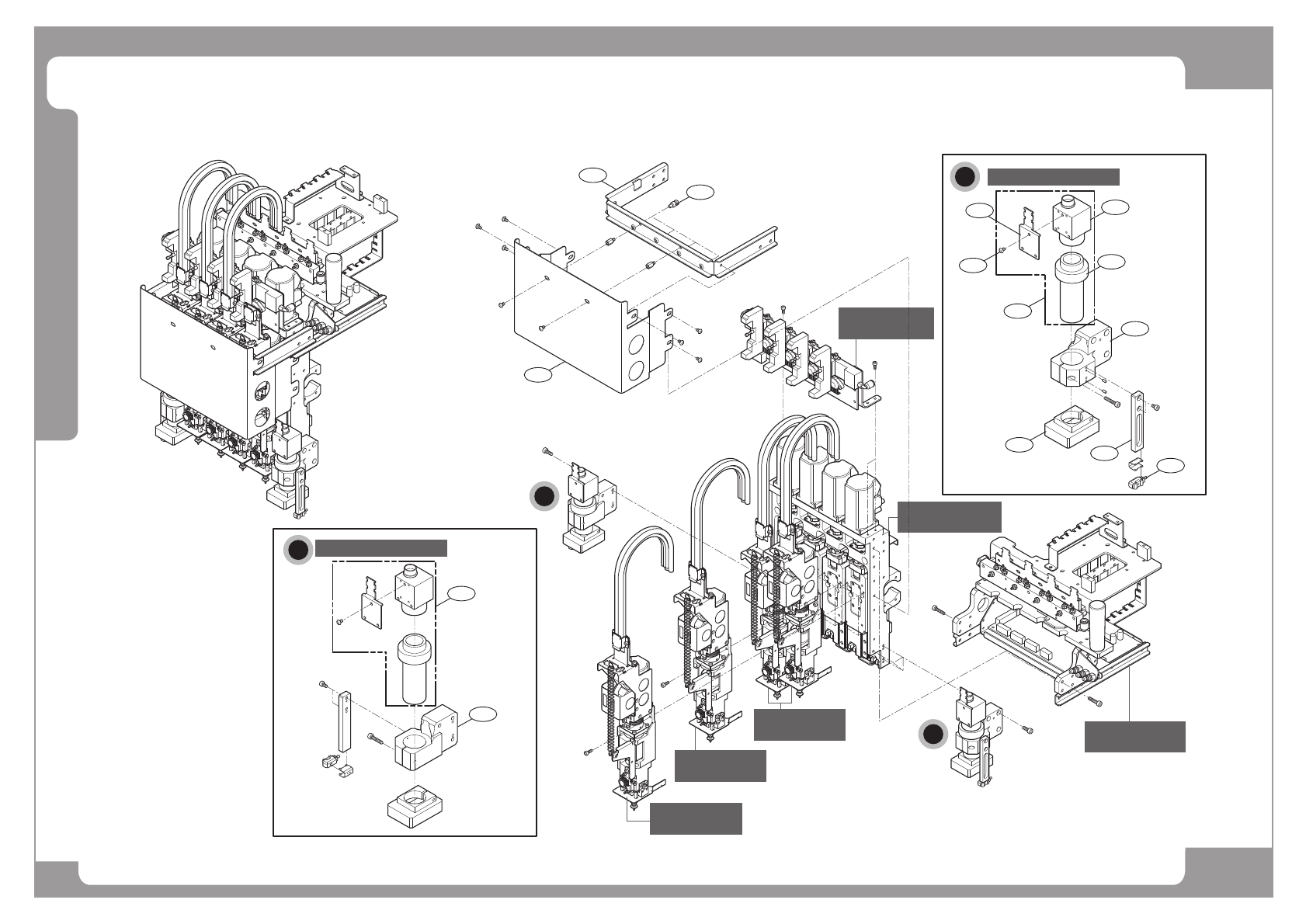

Head Ass’y (1/5)
Teaching Camera Ass'y
A
B
Teaching Camera Ass'y
Head Ass'y (3/5)
Head Module 1P
Head Ass'y (2/5)
Head Module 1S
Head Ass'y (2/5)
Head Module 1S
Head Ass'y (2/5)
Driver Head Ass'y
Head Ass'y (5/5)
Head Carrier Ass'y
Head Ass'y (4/5)
Air Module
A
B
3
5
1
12
2
4
8
6
7
10
11
13
9
13
43
SM451
Head Ass’y (1/5)
NO. PART NO. PART NAME Q'TY Old No. Stock Apply Reference
A-1 J90551387A OVER HEAD ASSY 1
1 J91851071A F-MOVING_12058_LENS_ASSY 2
2 J70551522A PIN Z-1 4
3 J70551523A HEAD SPRING BKT 1
4 J71551363A FID CAM SUPPRT-R 1
5 J71551364A FID CAM SUPPRT-L 1
6 J71551369A NZ SNS BKT-R 1
7 J71551409B HEAD COVER 2 J71551409A
8 J90833341B NOZZLE CHECK SENSOR 1
9 J7155572A CAMERA CABLE HOLDER 2 J7055568A
10 J90601055B FID1_ILL_BOARD_ASSY 2 J90601055A
11 J6005300538 BUTTON HEAD SOCKET SCREW M3*5 6
12 J67511006A EIA CCD CAMERA MV-BE20A 2
13 J91851064A SM421P FIDUCIAL ASSY 2
44
SM451

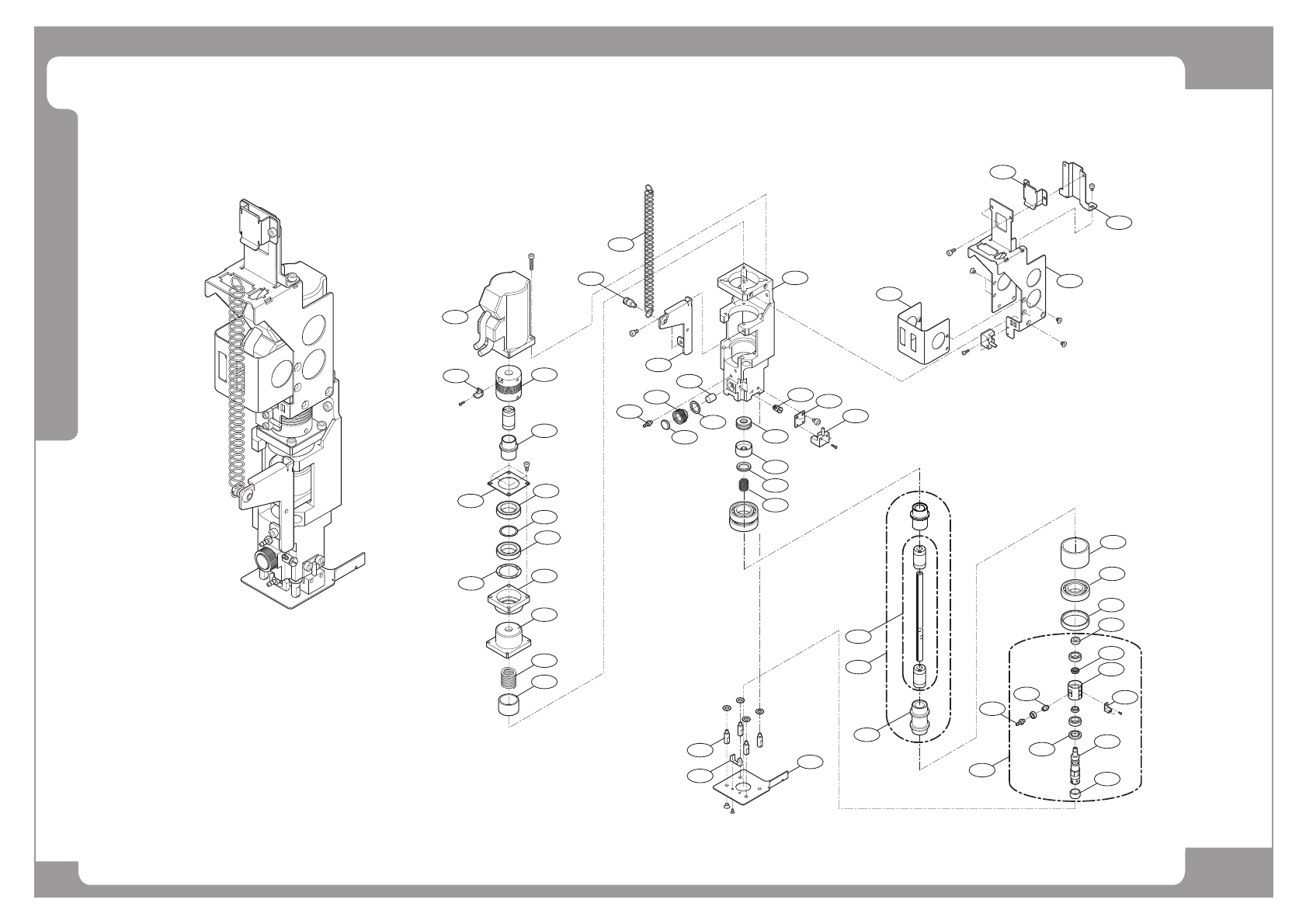

Head Ass’y (2/5)
35
33
1
2
8
9
40
41
34
32
25
39
24
37
42
19
20
11
43
28
23
51
21
22
16
15
13
18
10
26
30
31
3
4
49
49
5
44
46
45
12
27
29
14
38
36
6
50
47
48
7
17
