User Manual S-23 HM 2 Operational Safety Software Vers ion SR.405.xx 05/99 Iss ue 2.1 Safety instructions 55 2 Fig. 2.1 - 3 Warning signs on the basic machine - part 3 Key to Fig. 2.1 - 3 T Directi on of PCB transpor t 2…
2 Operational Safety User Manual S-23 HM
2.1 Safety instructions Software Version SR.405.xx 05/99 Issue
54
2
Item 3 from the diagram 2.1 - 2 on page 53 showing the warning signs on the basic machine 2
2
Item 4 from the diagram 2.1 - 2 on page 53 showing the warning signs on the placement system2
Warnung !
Diese Maschine kann auf Grund elektrischer Spannungen und Ströme sowie
auf Grund mechanischer, thermischer oder chemischer Vorgänge Gefahren
bringen, die zu Körperverletzungen und Sachschäden führen.
Unbedingte Voraussetzung für den Betrieb der Maschine ist deshalb, daß sie
- nur für den vorgesehenen Zweck verwendet wird
- nur mit Personal betrieben wird, das die erforderliche Qualifikation
besitzt und eine Schulung und Anweisung erhalten hat
- in ihren Schutzeinrichtungen unverändert bleibt. Überbrücken von
Schutzschaltern, Entfernen von Schutzeinrichtungen sind unzulässig.
Wenn beim Betrieb der Maschine wesentliche Gefahren erkannt werden,
dann ist der Betreiber verpflichtet, dem Hersteller eine schriftliche Mitteilung
zu machen, damit dieser entsprechende Maßnahmen ergreifen kann.
3
Warning !
The operating voltages and currents of the machine, together with ist
mechanical, thermal and chemical characteristics can result in personal injury
or damage to the machine if the correct guidelines are not followed.
The mandatory requirements for operating the machine are as follows:
- the machine must only be used for ist intended purpose
- the machine must only be operated by personnel having the required
qualifications and who have received the necessary training and
instructions
- the protective facilities in and on the machine must remain unchanged.
It is not permitted to bypass safety switches or remove any safety
facilities.
If, while the machine is in operation, any fault is discovered, the operator is
obliged to report this in writing to the manufacturer so that corrective
measures can be taken.
4
User Manual S-23 HM 2 Operational Safety
Software Version SR.405.xx 05/99 Issue 2.1 Safety instructions
55
2

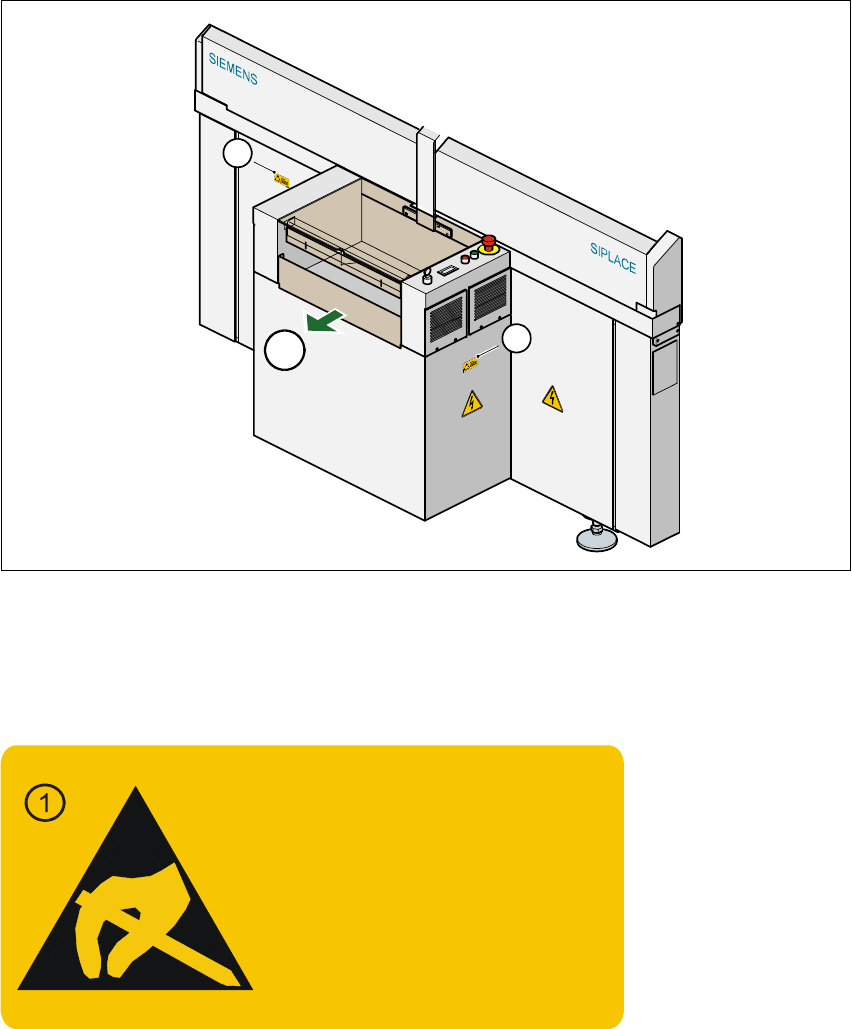

Fig. 2.1 - 3 Warning signs on the basic machine - part 3
Key to Fig. 2.1 - 3
T Direction of PCB transport 2
2
Item 1 from the diagram 2.1 - 3 showing the warning signs on the control unit on the basic machine 2
2
2
2
T
1
2
ACHTUNG
Handhabungsvorschriften
beachten
Elektrostatisch gefährdete
Bauelemente
ATTENTION
Electrostatic sensitive devices
Observe precautions for
handling
2 Operational Safety User Manual S-23 HM
2.1 Safety instructions Software Version SR.405.xx 05/99 Issue
56
2
Item 2 from the diagram 2.1 - 3 showing the warning signs on the control unit of the basic machine 2
2
2.1.6 Additional warning signs for the NAFTA region
2

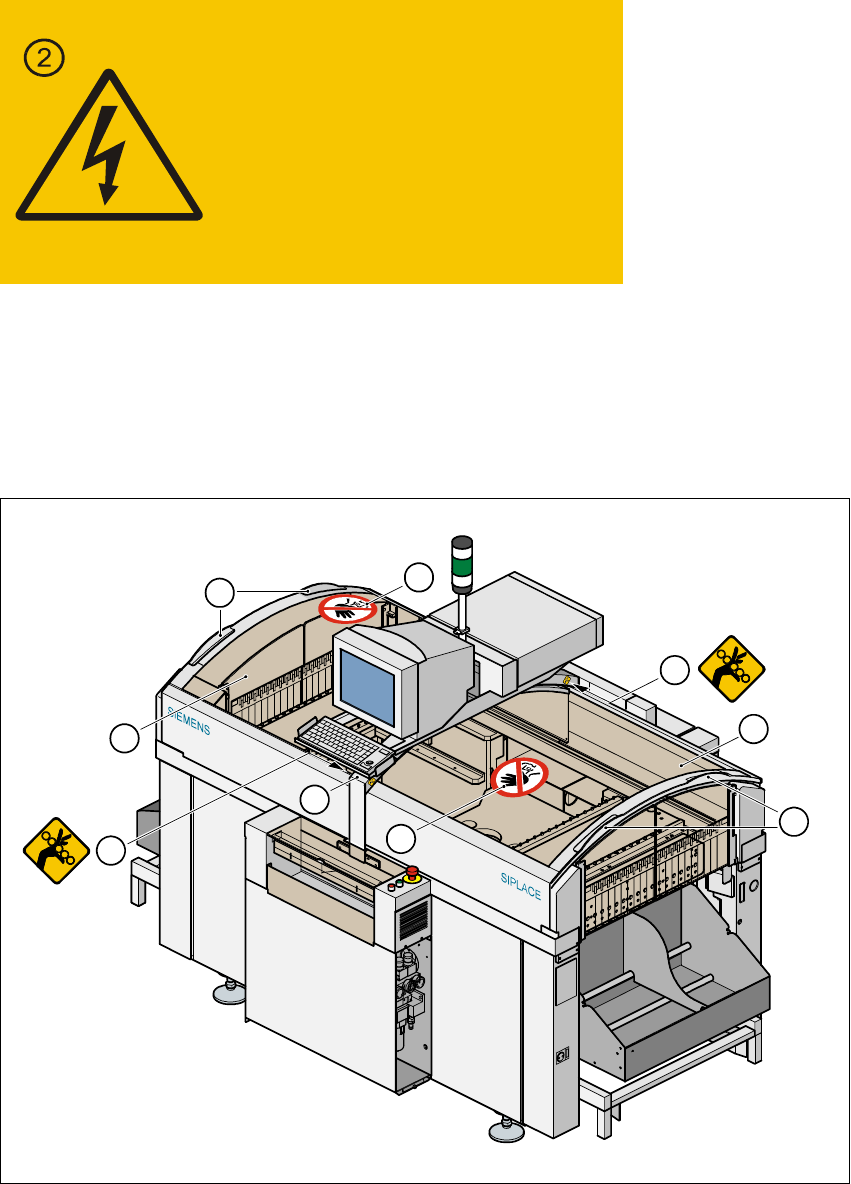

Fig. 2.1 - 4 Warning signs on the basic machine - NAFTA region
WARNING! MAIN POWER VOLTAGE
Completely isolate the machine
before removing the protective cover.
Capacitor discharge time
tmin. = wait 0.3 minutes
3
2
4
4
2
5
5
1
1
