17 PCB 曲度 横跨 行程方向的 PCB 翘曲度最大为 PCB 对角线 的 1 %，但不超过 2 mm 传送导轨上 PCB 的翘曲度 固定的夹持边缘 可移动的夹持器件 PCB 固定的夹持边缘 传送带 PCB 传送方向 印制电路板前边缘 印制电路板前边缘 行程方向的 PCB 翘曲度 + PCB 的厚度 < 5.5 mm 印制板前部边缘的弯曲最大 2.5 mm 左传送带 右传送带 PCB 传送方向
16
印制板传送导轨
I- 贴片
交替贴片模式
交替贴片或
I- 贴片模式
外部传送导轨边缘的距离：562
mm，2 条轨道，外部传送导轨
边缘固定
交替贴片模式
外部传送导轨边缘的距离：562
mm，2 条轨道，外部传送导轨
边缘固定
a
交替贴片模式
外部传送导轨边缘的距离：460
mm，处于单传送导轨模式的双
传送导轨，右侧传送导轨边缘
固定
a
最多 260
传送导轨的活动侧
传送导轨静止侧
a) 图片仅显示带固定右侧传送导轨边缘的设置。也可以在左侧设置固定传送导轨边缘。所有尺寸都以毫米计。
最多 260
281
562
最小 35
281
179
最多 260
281
最小 35
最多 260
562
最多 460
可调节传送导轨侧位置和最大 PCB 宽度
传送导轨侧位置 最多 PCB 宽度 固定侧之间的距离，用于各种固定侧位置设置
外侧 右侧或左侧
234.2 mm 216 mm 468.4 mm 251.7 mm
268 mm SMEMA 250 mm 536 mm 285.5 mm
281 mm SMEMA 260 mm 562 mm 298.5 mm
贴片机中心
贴片机中心
贴片机中心
17

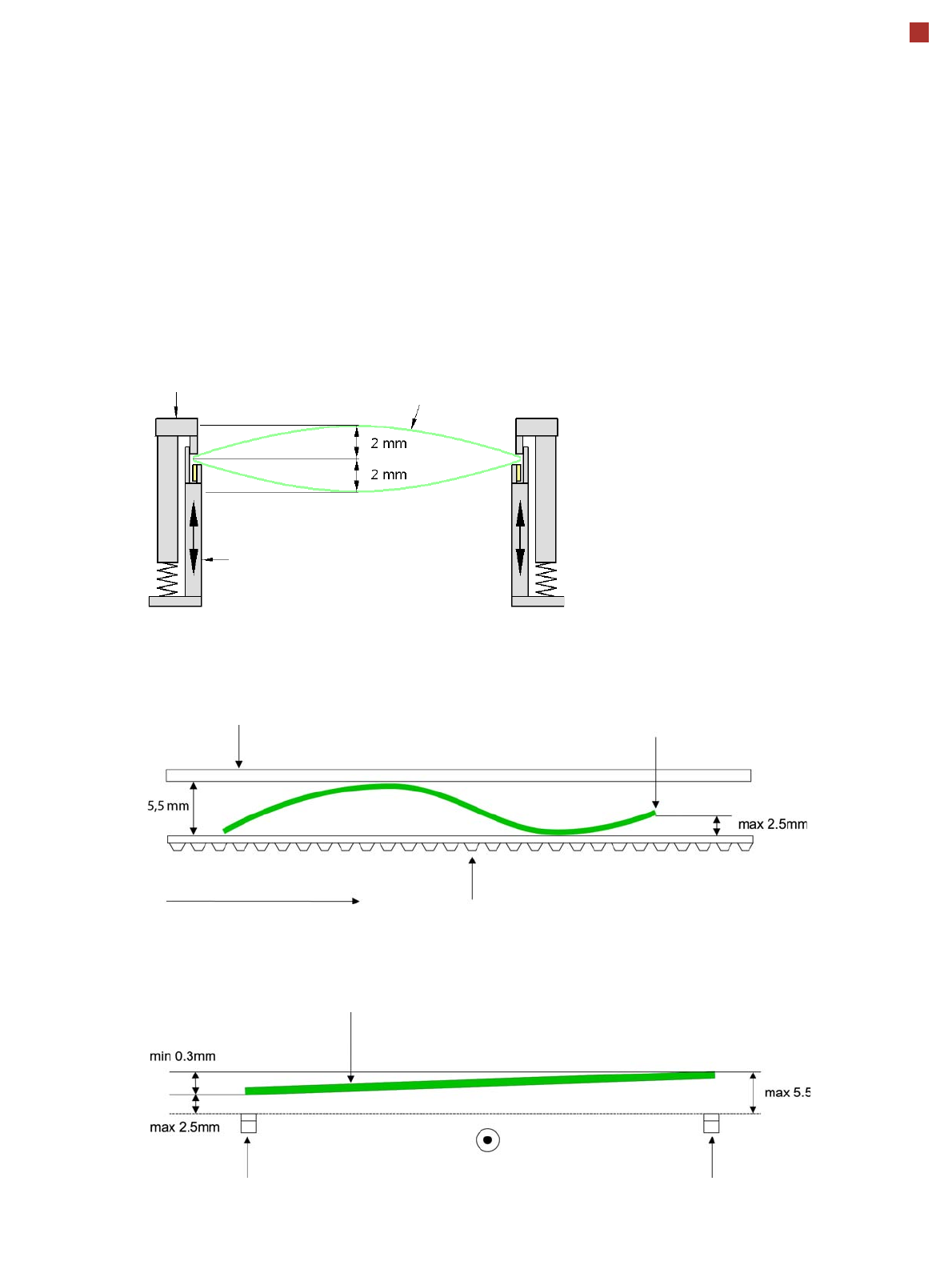

PCB 曲度
横跨
行程方向的 PCB 翘曲度最大为 PCB 对角线
的 1 %，但不超过 2 mm
传送导轨上 PCB 的翘曲度
固定的夹持边缘
可移动的夹持器件
PCB
固定的夹持边缘
传送带
PCB 传送方向
印制电路板前边缘
印制电路板前边缘
行程方向的 PCB 翘曲度 + PCB 的厚度 < 5.5 mm
印制板前部边缘的弯曲最大 2.5 mm
左传送带
右传送带
PCB 传送方向
18
PCB 曲度
贴片时的 PCB 翘曲度
为了避免对贴片质量和速度造成影响，建议您使
用 PCB 支撑件，例如 智能顶针支撑以使 PCB
向下翘曲度不超过 0.5 mm。
PCB 翘曲向下，最大 2 mm
PCB 支撑件
PCB 翘曲向下，最大 2 mm
表面位置的变化情况将会由学习高度功能自动应用。
