20
元件供料
元件料车

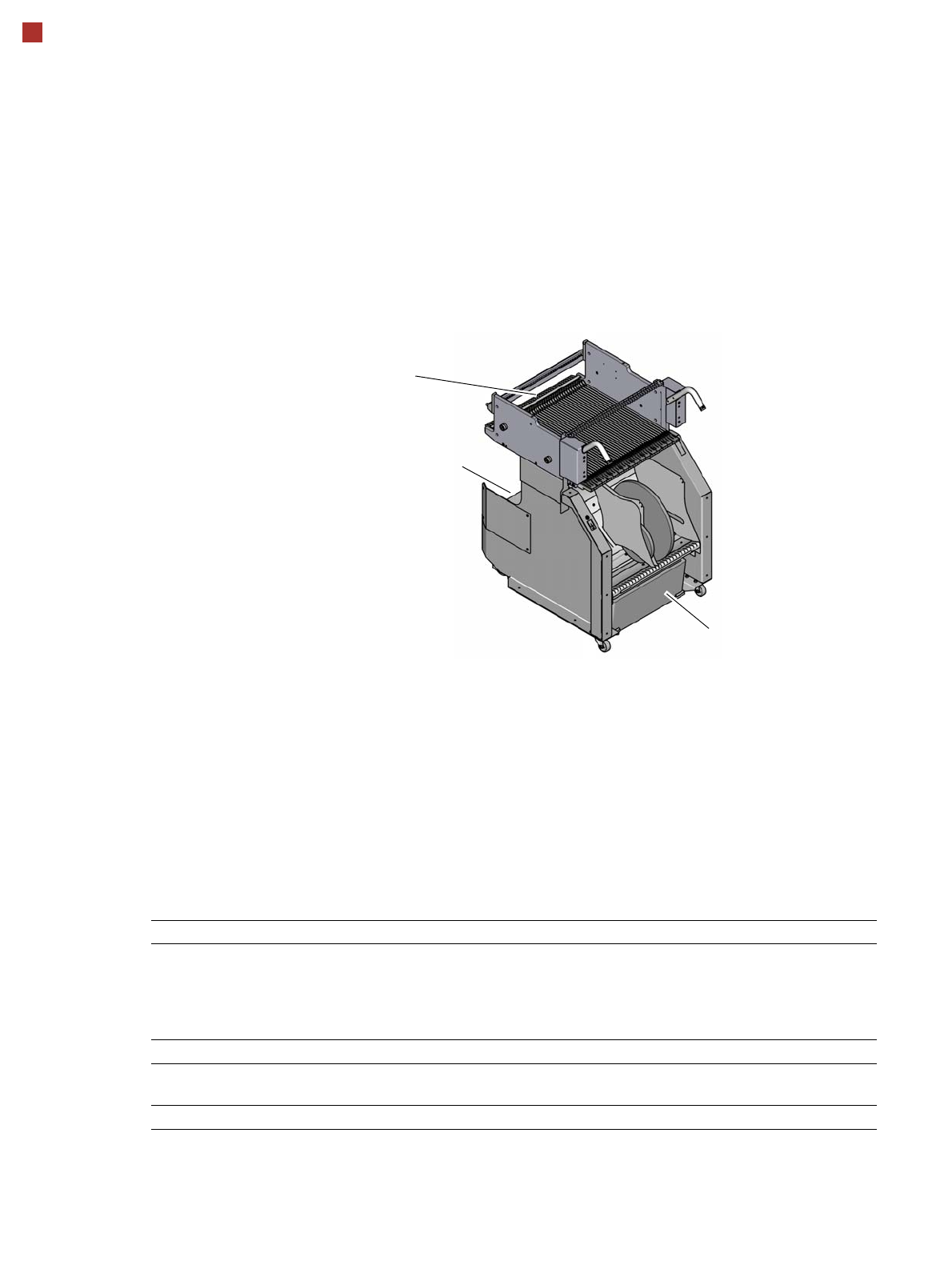

SIPLACE TX 元件料车
TX 元件料车是独立模块，易
于操作。可以将两台
SIPLACE TX 元件料车接入
SIPLACE TX 贴片机，每台
料车含 40 个料槽。将料带卷
盘卷入元件料车的料带容器。
贴片机上的切割装置自动切
割用过的料带材料。可以将
元件料车直接安装在贴片机
或带供料器模块的外部安装
区域。离线设置的好处是可
以在不停止生产线的情况下
准备配置。
这能够非常快地更改设置，
使用转换料台原理快速更换
元件料车。
即使在贴装过程中，
SIPLACE TX 元件料车也支
持快速安装和拆卸供料器模
块。
无需停止贴片机即可接合料
带。
出于安全原因，未占用料位
配备了所谓的虚拟供料器模
块。
SIPLACE TX 元件料车
料带容器
用于剩余空料带的废料带容器
转换料台
元件供应 所占用的轨道
SIPLACE TX
含 C&P20 P2
含 CPP
含 CPP / TH
1 号料位上含 CPP 或 TwinHead 及 JTF-ML2
38 个供料器模块，每个带有 8 mm X
40 个供料器模块，每个带有 8 mm X
40 个供料器模块，每个带有 8 mm X
28 个供料器模块，每个带有 8 mm X
料带卷盘的直径 至 330.2 mm （13 英寸）
料车更换时间 < 1 分钟
21
元件供料
SIPLACE SmartFeeder X / Xi
SIPLACE SmartFeeder X/Xi
是适用于灵活生产环境的智
能料带供料器模块，可大大
简化升级和转换任务。由于
所有 SIPLACE SmartFeeder
X/Xi 都支持将料带接合作为
标准，这可以防止续料时贴
片机停止。
好处一目了然
转换友好
• 料带供料器模块和料台上
的 Omega 曲线有助于在
生产过程中对料带供料器
模块进行可靠而安全的升
级和转换。
坚固耐用
• 无刷电机延长了 SIPLACE
SmartFeeder X/Xi 的使用
寿命。
智能
• 唯一 ID 可确保将元件精准
分配至 SIPLACE
SmartFeeder X/Xi。这使
得可靠的设置验证变得非
常简单。
• 下载设置程序时，自动设
置元件间距、供料器速度
和其他功能。
供料精度高
• 闭环控制路径测量确保了
高精度的元件供料，即使
是使用标准供料器进行
0201 （公制）贴装也是如
此。
对操作员友好
• 非接触式数据和电力传输
使得安装 / 拆卸 SIPLACE
SmartFeeder X/Xi 更容易
• 多色状态显示灯用于指示
SIPLACE SmartFeeder X/
Xi 的操作状态。
技术数据
SIPLACE SmartFeeder X / Xi
长 x 高
[mm]
宽
[mm]
位置 运输增量
[mm]
料带最大
高度
b
[mm]
SIPLACE SmartFeeder 4 mm Xi 587x200 10.8 1 1 1.1
SIPLACE SmartFeeder 8 mm Xi 587x200 10.8 1 1/2/4/8 3.5
SIPLACE SmartFeeder 2x8 mm Xi 587x200 22.9 2 1/2/4/8 3.5
SIPLACE SmartFeeder 12 mm X 587x200 22.6 2 4 - 16
a
16
SIPLACE SmartFeeder 16 mm X 587x200 22.6 2 4 - 20
a
16
SIPLACE SmartFeeder 24 mm X 587x200 34.4 3 4 - 32
a
25
SIPLACE SmartFeeder 32 mm X 587x200 46.2 4 4 - 40
a
25
SIPLACE SmartFeeder 44 mm X 587x200 58.0 5 4 - 52
a
25
SIPLACE SmartFeeder 56 mm X 587x200 69.8 6 4 - 64
a
25
SIPLACE SmartFeeder 72 mm X 587x200 81.6 7 4 - 80
a
25
SIPLACE SmartFeeder 88 mm X 587x200 105.2 9 4 - 96
a
25
SIPLACE SmartFeeder 104 mm X 587x200 128.9 11 4 - 96
a
25
料带卷盘 直径178 至 330.2 mm (7" - 13")
更换时间 ≤ 8 s
a) 4mm 步进速度
b) 对于 8 mm 的纸带，纸的厚度不得超过 1.6 mm 。元件插袋沿着料带行程方向的长度不得超过 51 mm 。
22
元件供料

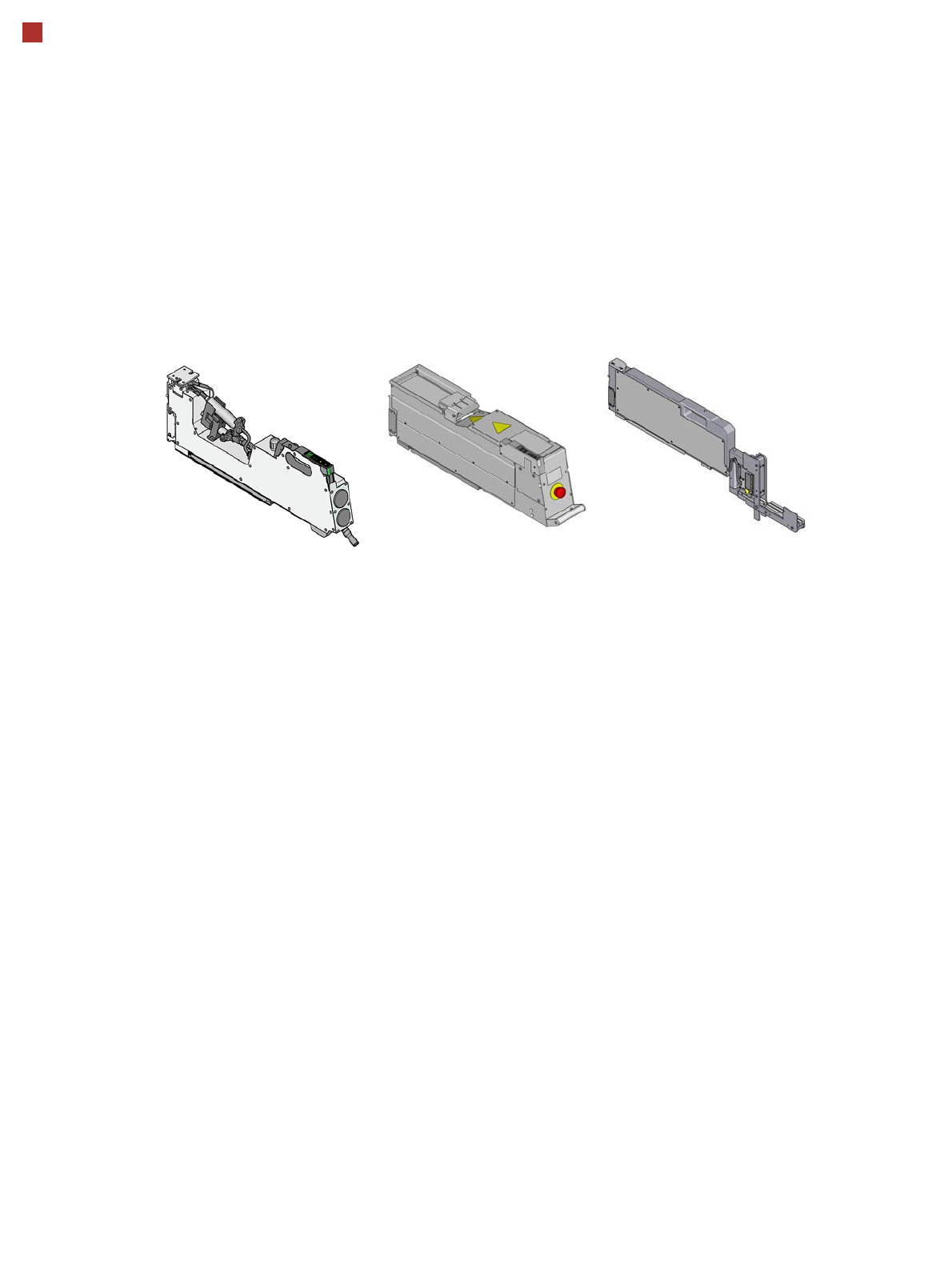

备用 SIPLACE 模块
SIPLACE 胶液供料器
SIPLACE 胶液供料器使您能
够在贴装元件前确定其上的
粘合点。之后 SIPLACE 视觉
系统将检查这些粘合点。所
需要的粘合点可以在
SIPLACE Pro 的元件形状编
辑器 （Component Shape
Editor）中进行定义，而且您
还可以定义是否将单独的粘
合点排除在检查范围之外。
这个粘合功能可以在
SIPLACE Pro 的元件形状编
辑器 （Component Shape
Editor）中启用和停用。
SIPLACE 胶液供料器是一款
专用的供料器模块，需要将
其作为固定功能在特定的料
台轨道中进行配置。它占用
8 mm X 供料器模块的 5 个料
位，每个贴片头最多一个。
SIPLACE LDU 2 X
SIPLACE LDU 2 X 用于使用
焊剂涂覆倒装片和 CSP 元
件。焊剂容器在浸渍板上线
性滑动，并在浸渍板的空腔
上涂上一层焊剂 （预定义的
涂层厚度）。SIPLACE Pro
中规定了用焊剂涂覆元件的
参数。
元件涂覆焊剂后，焊剂层更
新。
此顺序可以确保元件的处理
状态一致。
SIPLACE LDU 2 X 在此设置
中被认为是独立的供料器模
块类型。实施的加热功能可
以更改焊剂的粘度。它占用
8 mm X 供料器模块的 9 个料
位。
SIPLACE
电源连接器 X
SIPLACE PowerConnector
X 可在无需停止生产进程的
情况下，解决与贴片机
SIPLACE X 供料器模块相关
的故障。
