21
元件供料

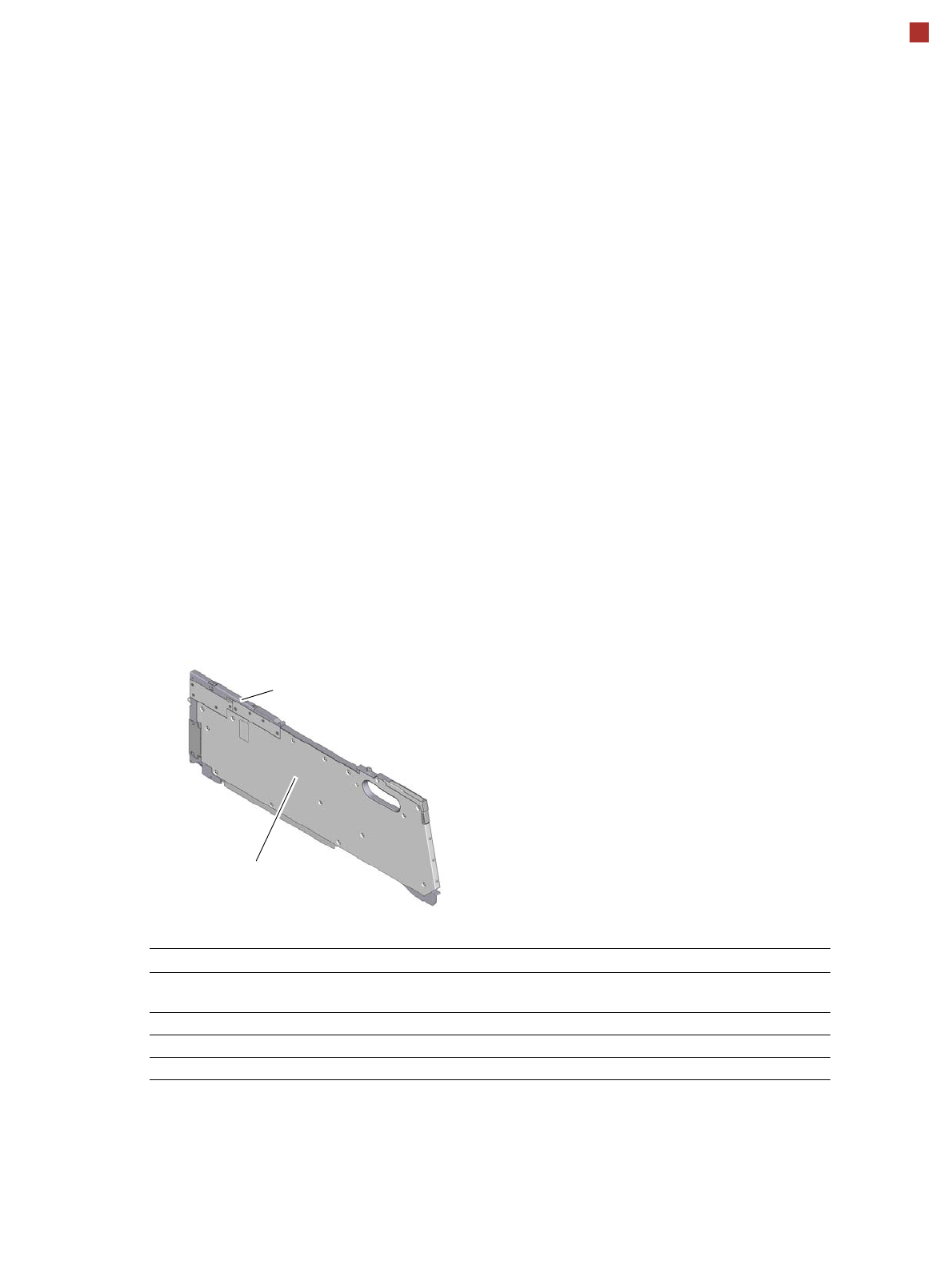

SIPLACE SmartFeeder X / Xi
SIPLACE SmartFeeder X/Xi
是适用于灵活生产环境的智
能料带供料器模块，可大大
简化升级和转换任务。由于
所有 SIPLACE SmartFeeder
X/Xi 都支持将料带接合作为
标准，这可以防止续料时贴
片机停止。
好处一目了然
转换友好
• 料带供料器模块和料台上
的 Omega 曲线有助于在
生产过程中对料带供料器
模块进行可靠而安全的升
级和转换。
坚固耐用
• 无刷电机延长了 SIPLACE
SmartFeeder X/Xi 的使用
寿命。
智能
• 唯一 ID 可确保将元件精准
分配至 SIPLACE
SmartFeeder X/Xi。这使
得可靠的设置验证变得非
常简单。
• 下载设置程序时，自动设
置元件间距、供料器速度
和其他功能。
供料精度高
• 闭环控制路径测量确保了
高精度的元件供料，即使
是使用标准供料器进行
0201 （公制）贴装也是如
此。
对操作员友好
• 非接触式数据和电力传输
使得安装 / 拆卸 SIPLACE
SmartFeeder X/Xi 更容易
• 多色状态显示灯用于指示
SIPLACE SmartFeeder X/
Xi 的操作状态。
技术数据
SIPLACE SmartFeeder X / Xi
长 x 高
[mm]
宽
[mm]
位置 运输增量
[mm]
料带最大
高度
b
[mm]
SIPLACE SmartFeeder 4 mm Xi 587x200 10.8 1 1 1.1
SIPLACE SmartFeeder 8 mm Xi 587x200 10.8 1 1/2/4/8 3.5
SIPLACE SmartFeeder 2x8 mm Xi 587x200 22.9 2 1/2/4/8 3.5
SIPLACE SmartFeeder 12 mm X 587x200 22.6 2 4 - 16
a
16
SIPLACE SmartFeeder 16 mm X 587x200 22.6 2 4 - 20
a
16
SIPLACE SmartFeeder 24 mm X 587x200 34.4 3 4 - 32
a
25
SIPLACE SmartFeeder 32 mm X 587x200 46.2 4 4 - 40
a
25
SIPLACE SmartFeeder 44 mm X 587x200 58.0 5 4 - 52
a
25
SIPLACE SmartFeeder 56 mm X 587x200 69.8 6 4 - 64
a
25
SIPLACE SmartFeeder 72 mm X 587x200 81.6 7 4 - 80
a
25
SIPLACE SmartFeeder 88 mm X 587x200 105.2 9 4 - 96
a
25
SIPLACE SmartFeeder 104 mm X 587x200 128.9 11 4 - 96
a
25
料带卷盘 直径178 至 330.2 mm (7" - 13")
更换时间 ≤ 8 s
a) 4mm 步进速度
b) 对于 8 mm 的纸带，纸的厚度不得超过 1.6 mm 。元件插袋沿着料带行程方向的长度不得超过 51 mm 。
22
元件供料
备用 SIPLACE 模块
SIPLACE 胶液供料器
SIPLACE 胶液供料器使您能
够在贴装元件前确定其上的
粘合点。之后 SIPLACE 视觉
系统将检查这些粘合点。所
需要的粘合点可以在
SIPLACE Pro 的元件形状编
辑器 （Component Shape
Editor）中进行定义，而且您
还可以定义是否将单独的粘
合点排除在检查范围之外。
这个粘合功能可以在
SIPLACE Pro 的元件形状编
辑器 （Component Shape
Editor）中启用和停用。
SIPLACE 胶液供料器是一款
专用的供料器模块，需要将
其作为固定功能在特定的料
台轨道中进行配置。它占用
8 mm X 供料器模块的 5 个料
位，每个贴片头最多一个。
SIPLACE LDU 2 X
SIPLACE LDU 2 X 用于使用
焊剂涂覆倒装片和 CSP 元
件。焊剂容器在浸渍板上线
性滑动，并在浸渍板的空腔
上涂上一层焊剂 （预定义的
涂层厚度）。SIPLACE Pro
中规定了用焊剂涂覆元件的
参数。
元件涂覆焊剂后，焊剂层更
新。
此顺序可以确保元件的处理
状态一致。
SIPLACE LDU 2 X 在此设置
中被认为是独立的供料器模
块类型。实施的加热功能可
以更改焊剂的粘度。它占用
8 mm X 供料器模块的 9 个料
位。
SIPLACE
电源连接器 X
SIPLACE PowerConnector
X 可在无需停止生产进程的
情况下，解决与贴片机
SIPLACE X 供料器模块相关
的故障。
23
元件供料
备用 SIPLACE 模块
SIPLACE 测量供料器 X
说明
SIPLACE 测量供料器 X 用于
通过验证已配置元件的电气
值来防止贴装不正确的元件。
这支持识别设置错误，如元
件料带混淆，元件卷盘或带
假冒非功能性元件的卷盘标
记错误。
SIPLACE 测量供料器 X 自身
不供送元件，而是测量已位
于转换料台或传统料带供料
器模块中的元件。贴片头拾
取其电气值已存储到
SIPLACE Pro 中的所有元
件，并且相关值通过
SIPLACE 测量供料器 X 中的
两个触点确定。
SIPLACE 测量供料器 X 可以
测量电容器、电阻器和电感
器以及二极管。
它可以测量两引脚元件，元
件底部具有接触表面且尺寸
(L x W) 至少为
0.6mmx0.3mm 到
6 mm x 3.2 mm。它可以确
定电容器的容量、电阻器的
电阻和电感器的电感。它还
可以检查二极管的阻断方向，
从而确定极性。
元件的可测值范围
元件类型 测量范围 测量容差
电容器 1 pF - 100µF （标准）
100 nF - 500µF （极化）
± 5%
电阻器 100 mOhm- 1MOhm ± 5%
二极管 正向电压 0.2 - 4 V --
电感器 1µH - 1mH ± 15%
SIPLACE 测量供料器 X
触点模块
