30 OSC 元件包 许可的 OSC 元件包 包含用 于简化连接器或插座等异形 元件 (OS C) 贴装的功能。 许可证通过 SIPLACE PRO 激活。 有关详细信息，请参阅 O SC 元件包用户手册，项目编号 [00198374-xx]。 OSC 元件包中包 含以下功 能： OSC 测量选项 • 定制异形元件 这使得用户能够说明元件 上的任何抽象图案，例如 三角形连接导线。然后， 可使用向导功能在工作站 轻松创建并编辑该图案。 •…
29
SIPLACE 视觉
条形码类型
技术数据
1D 条形码
QR 码
代码类型 代码 39
代码 93
代码 128
EAN-8 （加载项 2、加载项 5）、EAN-13 （加载项 2、加载项 5）
Interleaved 2 of 5
条形最小宽度 5 像素。
如果标签质量足够好，宽度可以减小到 3 像素。
符号最低高度 整个符号长度的 5%。
符号角度 将接受所有符号角度。
反向符号 将接受深色背景中的灯条。
镜像符号 将接受镜像符号。
（这对应于 1D 代码的 180 度旋转）
感兴趣区域 (ROI) 印制板上搜索条形码的感兴趣区域 (ROI) 不应超过以下值：
ROI （读取方向）
≤ 3 * 符号宽度
ROI （垂直于读取方向） ≤ 10 * 符号宽度
代码类型 QR 码符合 ISO/IEC 18004 model 2。
要求工作站软件版本为 711.0 或更高版本
行数 / 列数 仍然接受标准中定义的所有版本 （即行数 / 列数）。
最小点尺寸 5 像素。
符号角度 将接受所有符号角度。
反向符号 将接受反向符号 （深色背景中的浅色模块）。
镜像符号 将接受镜像符号。
列宽与行高之比 1/2
≤ （列宽）/ （行高） ≤ 2
感兴趣区域 (ROI) 搜索条形码的感兴趣区域 (ROI) 不应超过以下值：
ROI 宽度
≤ 6 * 条形码符号宽度
ROI 宽度
≤ 6 * 条形码符号高度
30
OSC 元件包
许可的 OSC 元件包 包含用
于简化连接器或插座等异形
元件 (OSC) 贴装的功能。
许可证通过 SIPLACE PRO
激活。
有关详细信息，请参阅 OSC
元件包用户手册，项目编号
[00198374-xx]。
OSC 元件包中包含以下功
能：
OSC 测量选项

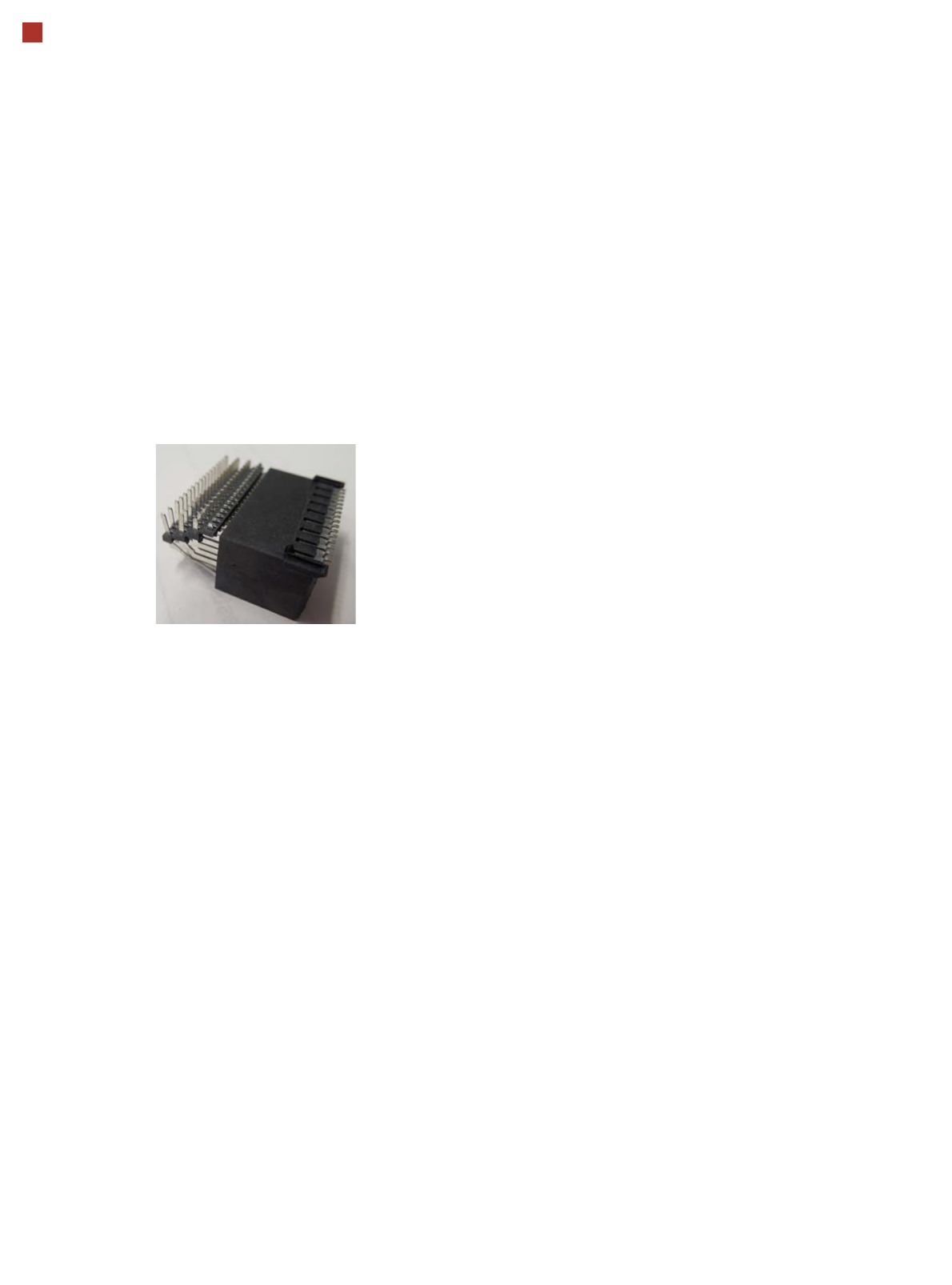

• 定制异形元件
这使得用户能够说明元件
上的任何抽象图案，例如
三角形连接导线。然后，
可使用向导功能在工作站
轻松创建并编辑该图案。
• 立体测量
立体测量表示使用静止摄
像机从不同的方向为每个
元件拍摄两张图片。重叠
这些图片以显示 3D 连接
器、引脚等，从而支持对
结构进行简单而精确的评
估，而这在传统的 2D 测
量中因为色彩、阴影或背
景结构等很难识别。
• 特殊位置评估
此功能支持位置确定功能
（x 轴、y 轴和角度）的单
独定义，而与好坏识别功
能无关。
卡扣式元件的贴装
此功能可以在自动贴装期间
监控卡扣式元件是否正确接
合到印制板中。
自动计算最佳加速度
此功能使用户能够自动计算
工作站中元件各轴的最佳加
速度。然后，可以在额外的
试运行中检查得出的加速度
值并在成功时将其发送回编
程系统。
引脚浸锡膏高度检查
此选项扩展了 CPP 和 Twin
贴片头的 “ 卡扣式 ” 功能。
极高元件的贴装
在特殊应用情况下，软件可
以贴装具有自动防撞功能的
极高元件。
TH 和 CPP 贴片头的外力水
平
• 对于 TH，30N
• 对于 CPP，15 N
具有 CPP 限制的 15.5 mm 高元件
• 只有 PCB 向上翘曲度为 0 mm （在 SIPLACE Pro 中设置）
时才能达到 15.5 mm 的最大高度。
• 不允许在生产线的任何地方使用 SIPLACE TwinStar。
• 如果同一贴片区有两台 SIPLACE MultiStars (CPP)，则只
有一台 CPP 可以贴装最高 15.5 mm 的元件。
31
虚拟墨点处理程序 (VIH)
虚拟墨点处理程序 (VIH) 使
您能够从外部系统扫描墨点。
外部系统可使用此选项定义
生产哪些面板以及忽略哪些
面板。面板是印制电路板的
特定组成部分。此概念比物
理墨点概念灵活得多。
如果外部系统单独决定各个
面板是处于有利状态还是不
利状态以及是否省略其他处
理步骤，则可以将此概念集
成到正在进行的生产过程中。
印制板通常由外部系统测量，
然后可以获得面板好坏的相
关信息。
通过 VIH 使用此信息的好处
是 PCB 摄像机无需读取任何
物理墨点。
这可以提高性能，对于具有
大量面板的印制板尤其如此。
如果面板没有空间容纳物理
墨点，也可以使用此选项。

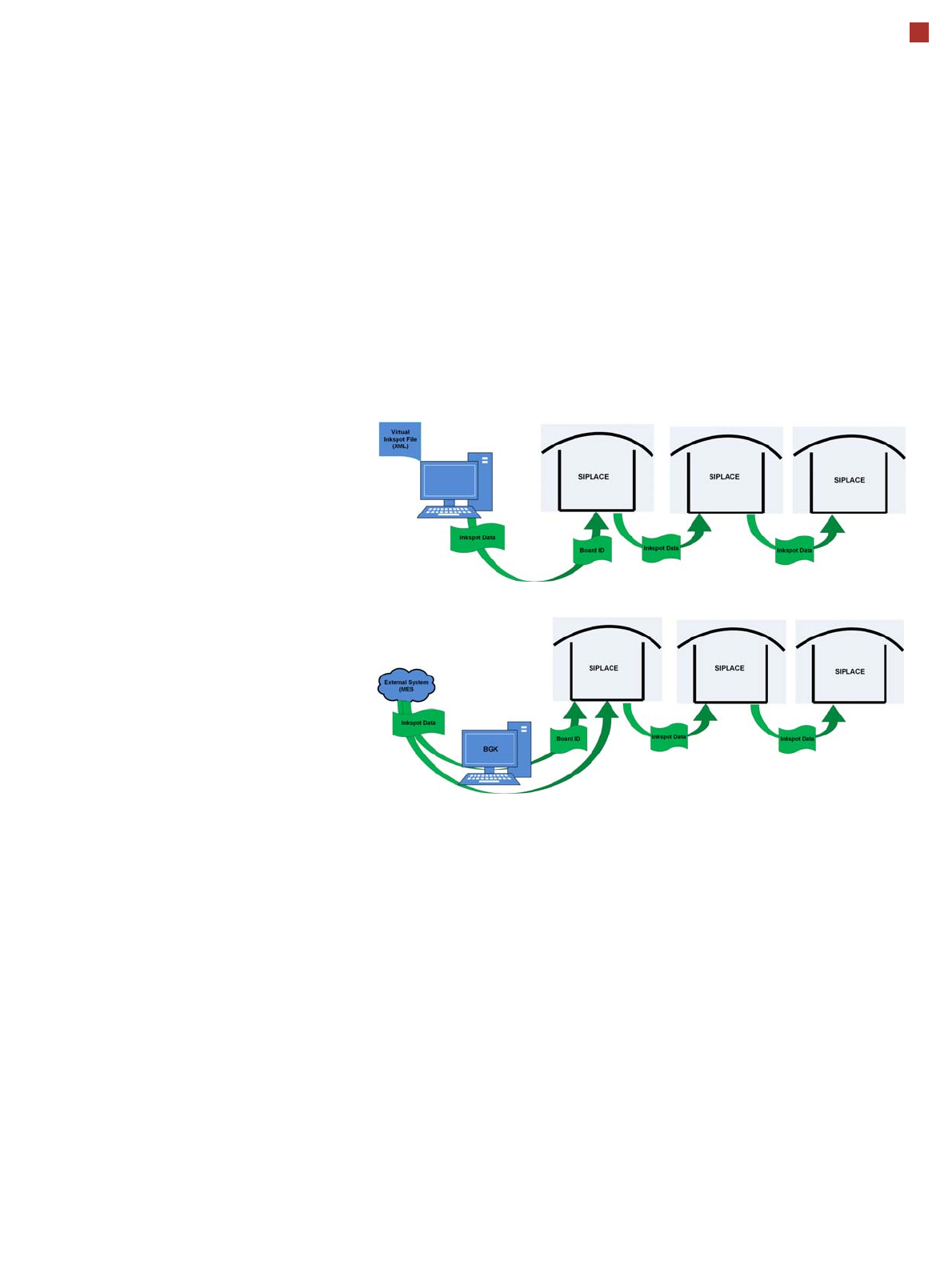

带有 XML 文件的工作流 VIH
带有 MES 和 BoardGateKeeper (BGK) 的工作流 VIH
过程数据接口 (PDI)
可通过 OIB 接口访问的过程数据接口 (PDI) 使您不仅可以访问
贴装元件的可追溯性数据，还可以访问元件贴装的各种处理
参数。PDI 为每个贴装位置提供 40 个过程属性，例如：
• 拾取 （实际拾取位置、拾取料位 ID)
• 浸渍 （结果、时戳）
• 视觉测量 （结果加摄像机 ID）
• 贴装 （实际贴装位置，参考设计、真空值）
数据包包含各印制板和止动器位置的数据。
每个单独的数据包最多包含 200 个贴装位置。
