31 虚拟墨点处理程序 (VIH) 虚拟墨点处理程序 (VI H) 使 您能够从外部系统扫描墨点。 外部系统可使用此选项定义 生产哪些面板以及忽略哪些 面板。面板是印制电路板的 特定组成部分。此概念比物 理墨点概念灵活得多。 如果外部系统单独决定各个 面板是处于有利状态还是不 利状态以及是否省略其他处 理步骤，则可以将此概念集 成到正在进行的生产过程中。 印制板通常由外部系统测量， 然后可以获得面板好坏的相 关信息。 通过 VIH 使用…
30
OSC 元件包
许可的 OSC 元件包 包含用
于简化连接器或插座等异形
元件 (OSC) 贴装的功能。
许可证通过 SIPLACE PRO
激活。
有关详细信息，请参阅 OSC
元件包用户手册，项目编号
[00198374-xx]。
OSC 元件包中包含以下功
能：
OSC 测量选项
• 定制异形元件
这使得用户能够说明元件
上的任何抽象图案，例如
三角形连接导线。然后，
可使用向导功能在工作站
轻松创建并编辑该图案。
• 立体测量
立体测量表示使用静止摄
像机从不同的方向为每个
元件拍摄两张图片。重叠
这些图片以显示 3D 连接
器、引脚等，从而支持对
结构进行简单而精确的评
估，而这在传统的 2D 测
量中因为色彩、阴影或背
景结构等很难识别。
• 特殊位置评估
此功能支持位置确定功能
（x 轴、y 轴和角度）的单
独定义，而与好坏识别功
能无关。
卡扣式元件的贴装
此功能可以在自动贴装期间
监控卡扣式元件是否正确接
合到印制板中。
自动计算最佳加速度
此功能使用户能够自动计算
工作站中元件各轴的最佳加
速度。然后，可以在额外的
试运行中检查得出的加速度
值并在成功时将其发送回编
程系统。
引脚浸锡膏高度检查
此选项扩展了 CPP 和 Twin
贴片头的 “ 卡扣式 ” 功能。
极高元件的贴装
在特殊应用情况下，软件可
以贴装具有自动防撞功能的
极高元件。
TH 和 CPP 贴片头的外力水
平
• 对于 TH，30N
• 对于 CPP，15 N
具有 CPP 限制的 15.5 mm 高元件
• 只有 PCB 向上翘曲度为 0 mm （在 SIPLACE Pro 中设置）
时才能达到 15.5 mm 的最大高度。
• 不允许在生产线的任何地方使用 SIPLACE TwinStar。
• 如果同一贴片区有两台 SIPLACE MultiStars (CPP)，则只
有一台 CPP 可以贴装最高 15.5 mm 的元件。
31
虚拟墨点处理程序 (VIH)
虚拟墨点处理程序 (VIH) 使
您能够从外部系统扫描墨点。
外部系统可使用此选项定义
生产哪些面板以及忽略哪些
面板。面板是印制电路板的
特定组成部分。此概念比物
理墨点概念灵活得多。
如果外部系统单独决定各个
面板是处于有利状态还是不
利状态以及是否省略其他处
理步骤，则可以将此概念集
成到正在进行的生产过程中。
印制板通常由外部系统测量，
然后可以获得面板好坏的相
关信息。
通过 VIH 使用此信息的好处
是 PCB 摄像机无需读取任何
物理墨点。
这可以提高性能，对于具有
大量面板的印制板尤其如此。
如果面板没有空间容纳物理
墨点，也可以使用此选项。
带有 XML 文件的工作流 VIH
带有 MES 和 BoardGateKeeper (BGK) 的工作流 VIH
过程数据接口 (PDI)
可通过 OIB 接口访问的过程数据接口 (PDI) 使您不仅可以访问
贴装元件的可追溯性数据，还可以访问元件贴装的各种处理
参数。PDI 为每个贴装位置提供 40 个过程属性，例如：
• 拾取 （实际拾取位置、拾取料位 ID)
• 浸渍 （结果、时戳）
• 视觉测量 （结果加摄像机 ID）
• 贴装 （实际贴装位置，参考设计、真空值）
数据包包含各印制板和止动器位置的数据。
每个单独的数据包最多包含 200 个贴装位置。
32

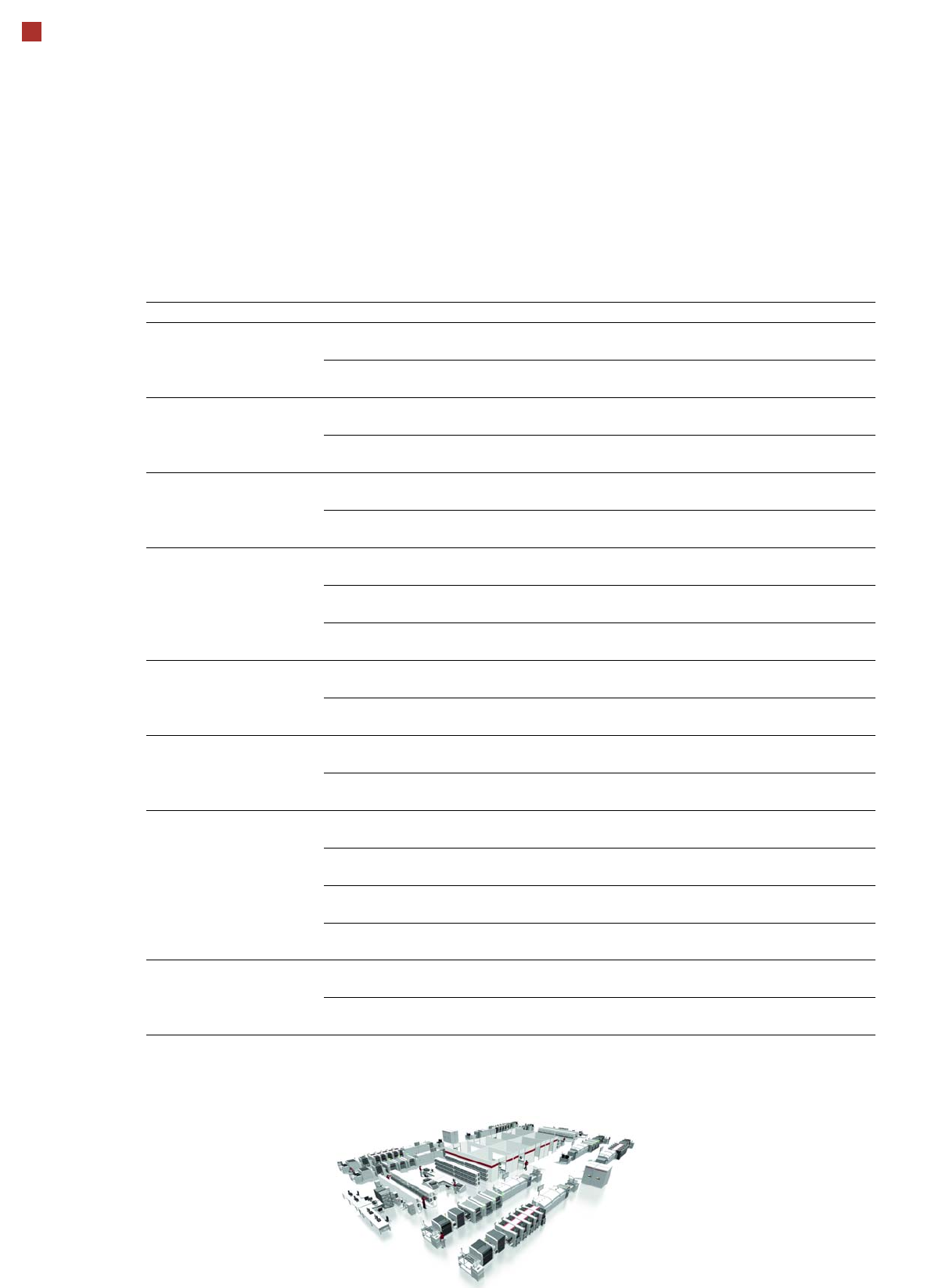

ASM 软件产品
总览
工作流 ASM 软件产品 标准 选项
计划
ASM Production Planner
考虑交货期限，全自动产品分组和优化
X
SIPLACE SiCluster Professional / SiCluster Multiline
完全自动产品分组
X
虚拟生产
SIPLACE Pro
用于所有编程任务的一种应用程序
X
SIPLACE LED 配对
简单贴装多类 LED
X
过程优化 ASM DFM HealthCheck
自动确定最佳印制参数
X
ASM ProcessExpert
全球首台用于电子产品生产的自学在线专家系统
X
生产
SIPLACE 工作站软件
不同的操作系统
X
ASM OIS
操作员信息系统
X
ASM Command Center
所有贴片机助手的自动操作员管理
X
物料管理
ASM Material Manager
控制和优化 SMD 物料管理
X
ASM Line Monitor
生产线物料消耗概览。
X
准备工作
ASM Setup Center
借助可靠的设置验证，避免设置错误
X
SIPLACE Material Setup Assistant
优化离线设置准备工作和物料流
X
工厂监控
ASM EDM
贴片程序数据管理方便
X
ASM Traceability
贴片过程的可追溯性
X
SIPLACE Explorer
生产线监控系统
X
ASM Performance Monitor
实时 KPI 监控
X
工厂集成
ASM OIB
无缝集成 SIPLACE 软件解决方案与第三方系统
X
ASM Remote Smart Factory
专业的远程服务基础设施
X
