40
技术数据
含输入 / 输出

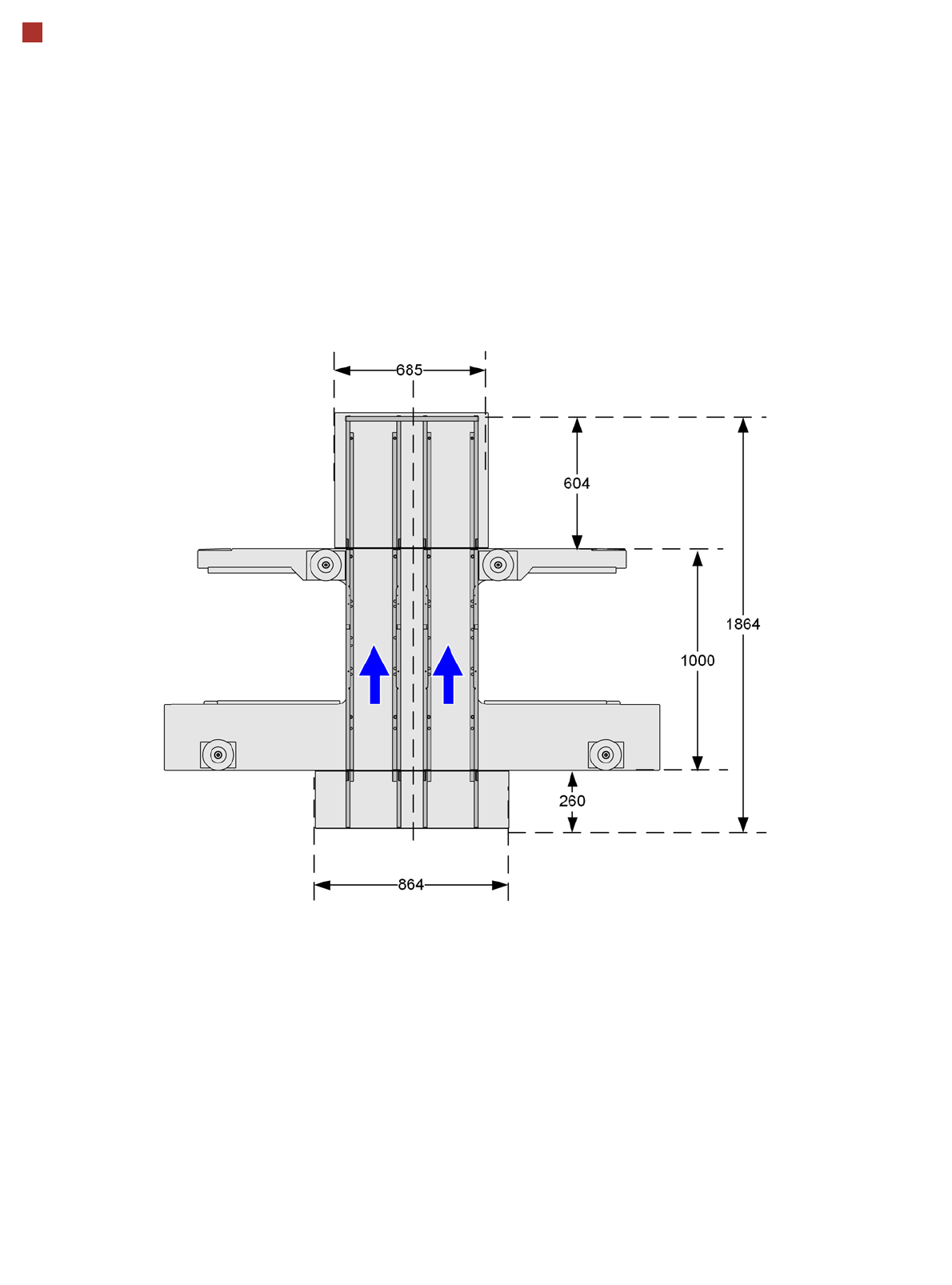

传送导轨延长件的间隙值
所有尺寸都以毫米计。
41
技术数据
运输和交付配置
说明
在欧洲之内运输时，贴片机
将被装在坚固的木质货盘上。
如果寄往海外，则将贴片机
包装在木质板条箱中。
交付时的配置
• 双传送导轨上的轨道宽度
设置为 210 mm 。
• 两个显示器均未装配。
• 两个指示灯均未装配。
运输状态尺寸和重量
运输方式
需要使用以下规格的叉车来搬运包装在板条箱中的贴片机：
长度
宽度
高度
2670 mm
2100 mm
1850 mm
重量
TX
派送 欧洲以内
派送 海外派送
2350 kg 2600 kg
叉长
起重力
最小 1800 mm
最小 3000 kg
危险
运输所用的板条箱或货盘存在倾斜的危险！
如未遵循运输包装上叉车和插入点要求的规格，就会存在倾斜的危险！
运输前，阅读 《SIPLACE TX 用户手册》第 4 章并遵守所有安全须知。
42
选项列表
可用选项 TX1 TX2 TX2i 说明
吸嘴交换器 X X X 取决于贴片头。
元件摄相机，45 型 X X X 适用于 SIPLACE MultiStar (CPP)
静止元件摄相机，33 型，55 x 45 数字式 X X -- 适用于 SIPLACE MultiStar (CPP)
静止元件摄相机，25 型，16 x 16 数字式 X X -- 仅适用于 SIPLACE TwinStar (TH)
SIPLACE TX 40 元件料车 X X X
SIPLACE SmartFeeder X，12 mm 至 104 mm X X X
SIPLACE SmartFeeder Xi，4 mm、8 mm 和 2x8 mm X X X
用于 X 供料器模块的接合点识别 X X X
SIPLACE 测量供料器 X X X X
SIPLACE LDU 2 X X X X 带多腔体和焊剂料位传感器
SIPLACE 胶液供料器 X X X
SIPLACE 电源连接器 X X X X
虚拟墨点处理程序 X X X
110/208 V 转换套件 X X X
真空泵 X X X 不适用于 SIPLACE TwinStar (TH) 和
SIPLACE MultiStar (CPP)。
JTF-ML2 X X -- 只能与适用于 JTF-ML2 的 SIPLACE
TX 元件料车配套使用。需要使用传送
导轨延长件
