6 SIPLACE TX 贴片机说明 最新一代 SIPLACE 贴装模块 在贴装性能、占地面积性能 和贴装精度方面都刷新了纪 录。 这款创新型高端贴片机平台 SIPLACE TX 可获取贴片性 能和每个区域生产率的新基 准。SIPLACE TX 的紧凑型 设计支持精确测量生产线性 能。 此外，全新的借用性能模式 是提高生产线利用效率的尖 端解决方案。贴片量较大的 贴片区可以简单地从对面的 贴片区 " 借用 " 空余的…
5
技术数据概览
最大值
贴片性能
基准值
96,000 个元件 / 小时
元件范围 0201 （公制）到 200 mm x 110 mm
贴装精度 ± 25 µm (3σ)
供料容量 （元件料车） 80 SIPLACE SmartFeeder 8 mm Xi
印制电路板尺寸 （长度 x 宽度
a
）
a) “ 长印制电路板 ” 选项，最大 550 mm
460mm x 375mm
摄像机 6 照明级别
贴片机底座：电视灰
(RAL 7047)
盖：珍珠深灰
(RAL 9023)
盖：电视灰
(RAL 7047)

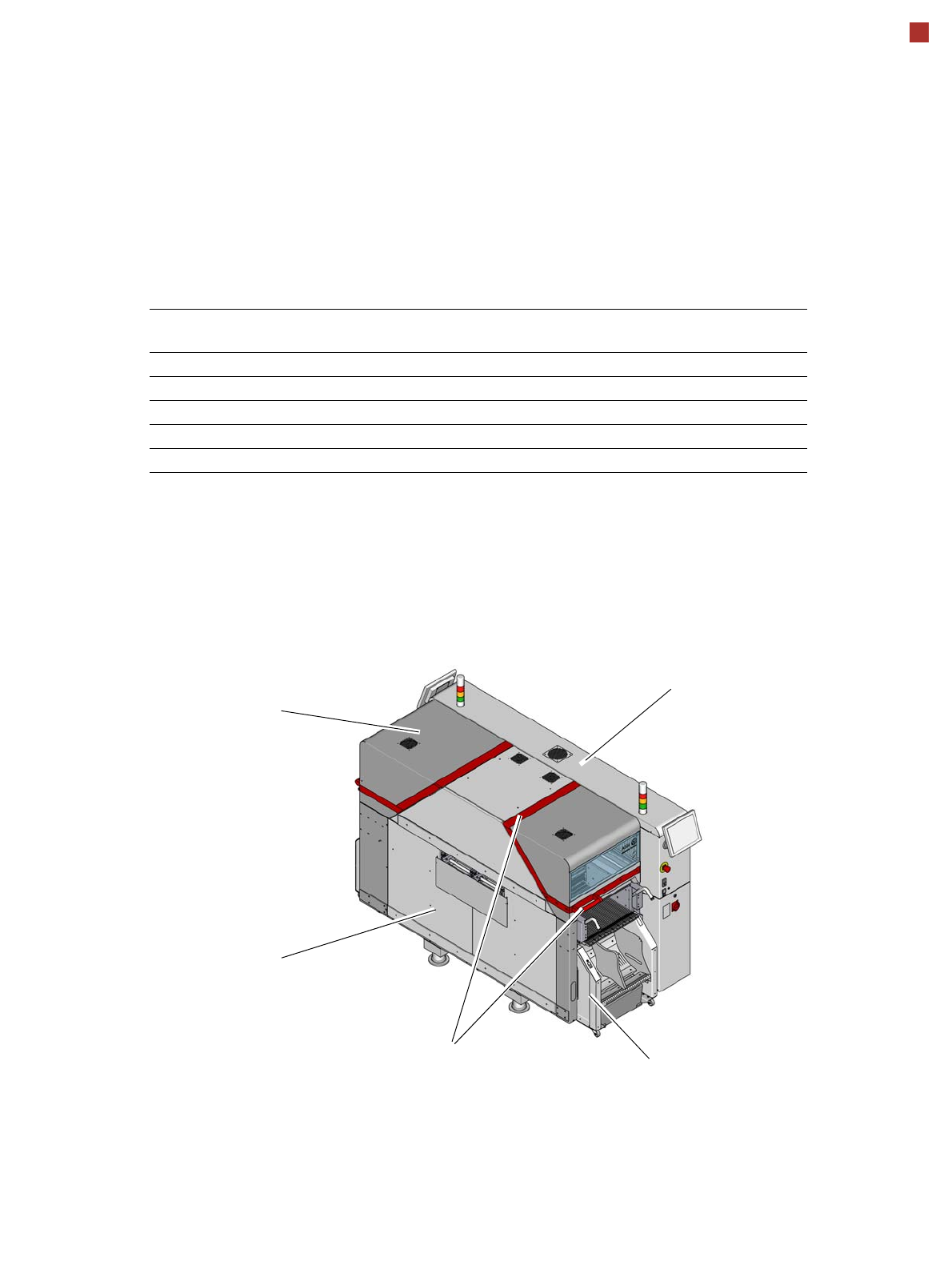

SIPLACE TX 贴片机颜色
元件料车：珍珠深灰
(RAL 9023)
握柄 / 警告条：宝石红
(RAL 3003)
6
SIPLACE TX
贴片机说明
最新一代 SIPLACE 贴装模块
在贴装性能、占地面积性能
和贴装精度方面都刷新了纪
录。
这款创新型高端贴片机平台
SIPLACE TX 可获取贴片性
能和每个区域生产率的新基
准。SIPLACE TX 的紧凑型
设计支持精确测量生产线性
能。
此外，全新的借用性能模式
是提高生产线利用效率的尖
端解决方案。贴片量较大的
贴片区可以简单地从对面的
贴片区 " 借用 " 空余的贴片能
力。借用性能可以保持贴片
区不同贴片周期之间的平衡。
这些贴片机有三种不同的变
型：
• SIPLACE TX1 (588301)
• SIPLACE TX2 (588302)
• SIPLACE TX2i (588300)
不同的型号名称表示所使用
的悬臂数量。每个悬臂均配
备一个贴片头。
SIPLACE TX 只需使用三个
贴片头即可涵盖所有常见元
件。久经验证的 SIPLACE
TwinStar 和高速 SIPLACE
SpeedStar 的理想补充是具
备高灵活性的 SIPLACE
Multistar 贴片头。
用户可以享用印制板传送导
轨 （带灵活的 SIPLACE 双
传送导轨。
7
贴片机性能
贴片头类型 SIPLACE SpeedStar (C&P20 P2)
SIPLACE MultiStar (CPP)
SIPLACE TwinStar (TH)
贴片性能
不同的贴片头组合和位置以及传送导轨的配置会对贴片性能造成影响。而且具体的选项和客户特定的应用程
序也会影响到贴片的性能。如有请求，ASM 可以根据您的贴片机配置计算出您产品的实际性能。
IPC 值 [ 个元件 / 小时 ]
按照国际电子工业联接协会 IPC 9850 标准连接 0201 元件。
SIPLACE 基准值 [ 个元件 / 小时 ]
SIPLACE 基准值满足 ASM 交付范围和性能的要求。
SIPLACE TX2i 贴片机 贴片区 IPC 值 基准值
C&P20 P2 / C&P20 P2 79,000 96,000
CPP_L/CPP_L 46,000 51,000
SIPLACE TX2 贴片机 贴片区 IPC 值 基准值
C&P20 P2 / C&P20 P2 72,300 85,500
C&P20 P2 / CPP_L 57,800 66,600
CPP_L/CPP_L 43,300 47,700
CPP_H / CPP_H 40,800 44,700
TH / CPP_H 25,500 29,000
SIPLACE TX1 贴片机 贴片区 IPC 值 基准值
C&P20 P2 36,100 44,000
CPP_H 20,500 22,500
TH 5,050 5,500
CPP_H = 位于高装配位置的 Multistar CPP
CPP_L = 位于低装配位置的 Multistar CPP
