保留所有 权 利 – • 如图所示，插入 线束，电缆扎带朝向法兰 。 • 使用镊子或小一 字螺丝刀，将垫圈安装到挠 性板中。 • 向下滑动索环时 ，用镊子夹住热缩管。
保留所有权利
• 插入电源和通信插头
—
参见照片示例

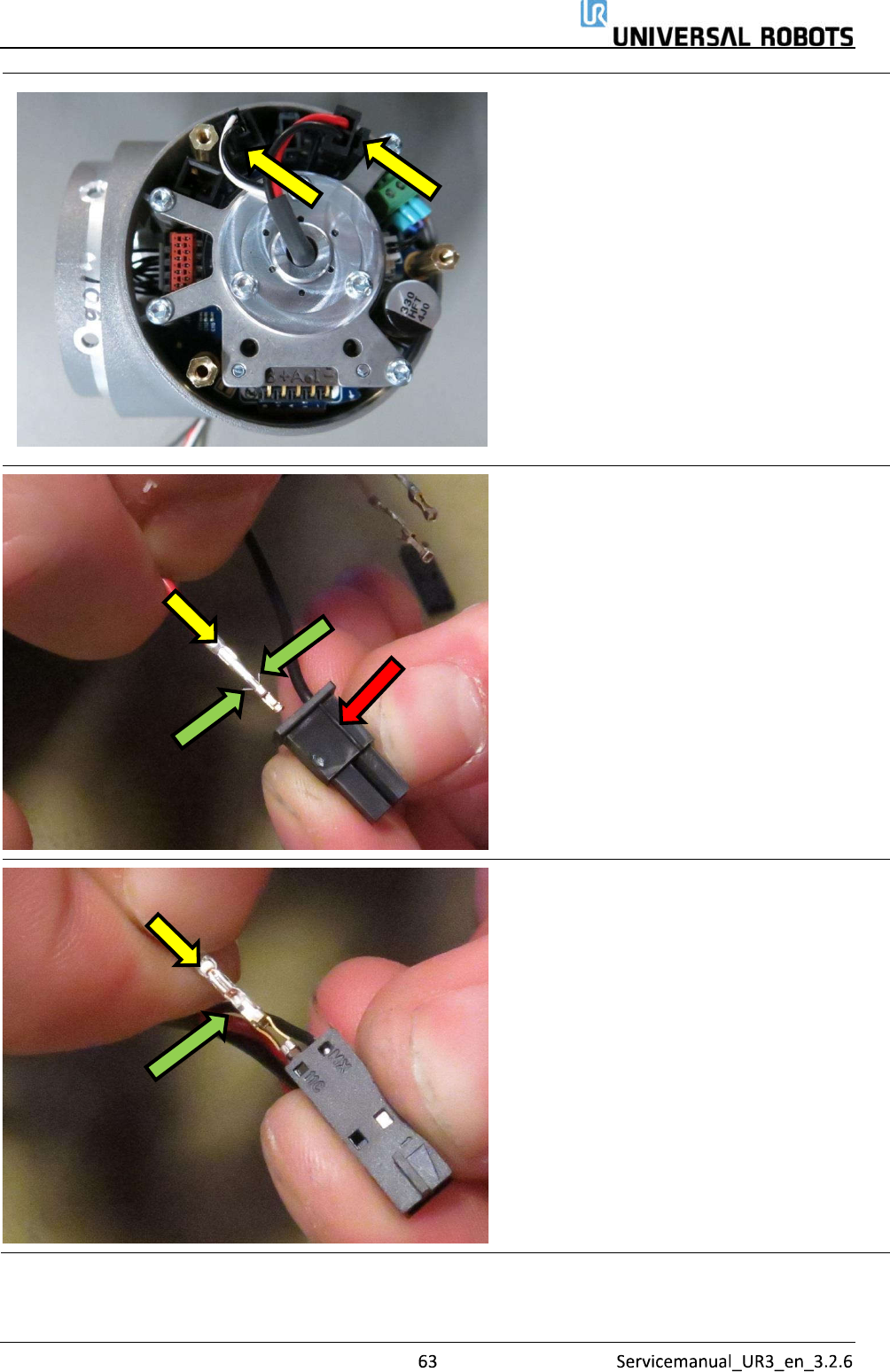

• 拿起电源连接器：
•
插入连接器引脚时，确保绿色箭头所示的倒钩
位于照片所示的位置。否则，将不会钩住连接
器内部，并会脱落。
•
将黑色连接器引脚插入标有线的插孔中，也用
红色箭头显示。记住如上所述，设置倒钩方
位。
•
将红色插入另一个插孔。
•
完成后，轻轻拉入电线，检查连接器引脚是否
牢固地钩住插头。
•
如果没有，检查倒钩的方位是否正确。如果插
入正确，使用工具按压引脚，确保一直推入。
• 拿起通信电缆：
•
插入连接器引脚时，确保绿色箭头所示的倒
钩位于照片所示的位置。否则，将不会钩住
连接器内部，并会脱落。
•
将黑色连接器引脚插入标有“MX”的插孔。记
住如上所述，设置倒钩方位。正确插入时，
会听到“咔嗒”一声。
•
将白色引脚插入另一个插孔。
•
完成后，轻轻拉入电线，检查连接器引脚是
否牢固地钩住插头。
• 如果没有，检查倒钩的方位是否正确。如果
插入正确，使用工具，按压引脚，确保一直
推入
保留所有权利
–
• 如图所示，插入线束，电缆扎带朝向法兰。
• 使用镊子或小一字螺丝刀，将垫圈安装到挠
性板中。
• 向下滑动索环时，用镊子夹住热缩管。
保留所有权利
•
将电缆扎带安装在索环顶部。
•
用扎带工具拧紧并剪断。
• 拿起电源连接器：
•
插入连接器引脚时，确保绿色箭头所示的倒
钩位于照片所示的位置。否则，将不会钩住
连接器内部，并会脱落。
•
将黑色连接器引脚插入标有线的插孔中，也
用红色箭头显示。记住如上所述，设置倒钩
方位。
•
将红色插入另一个插孔。
•
完成后，轻轻拉入电线，检查连接器引脚是
否牢固地钩住插头。
•
如果没有，检查倒钩的方位是否正确。如果
插入正确，使用工具按压引脚，确保一直推
入。
• 拿起通信电缆：
•
插入连接器引脚时，确保绿色箭头所示的倒
钩位于照片所示的位置。否则，将不会钩住
连接器内部，并会脱落。
•
将黑色连接器引脚插入标有“MX”的插孔。记
住如上所述，设置倒钩方位。正确插入时，
会听到“咔嗒”一声。
•
将白色引脚插入另一个插孔。
•
完成后，轻轻拉入电线，检查连接器引脚是
否牢固地钩住插头。
• 如果没有，检查倒钩的方位是否正确。如果
插入正确，使用工具，按压引脚，确保一直
推入。
