保留所有 权 利 • 将电缆扎带安装 在索环顶部。 • 用扎带工具拧紧 并剪断。 • 需要剥离两条电源 线（两 条较粗的红 色和黑色电线）（ 大约 ）。 • 安装电缆槽 • 使用制造商指定的 夹紧工 具。 • 检查电线是否固定 在电缆 槽中。 • 拿起通信电缆： • 插入连接器引脚 时，确保绿色箭头所 示的倒钩位于照 片所示的位置。否 则，将不会钩住 连接器内部，并会脱 落。 • 将黑色连接器 引脚插入标有 “MX” 的插 孔。记住如上…
保留所有权利
–

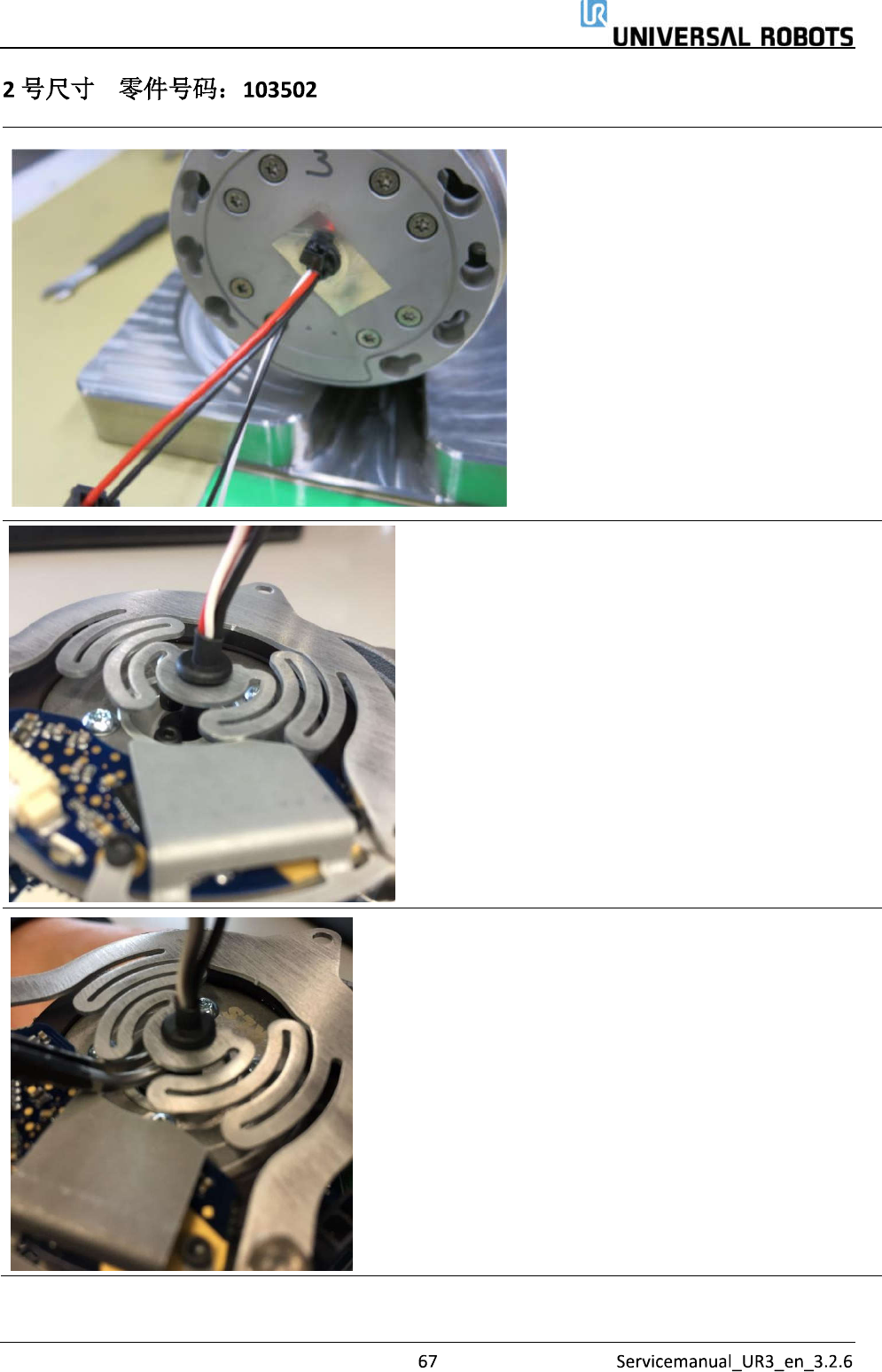

• 如图所示，插入线束，电缆扎带朝向法
兰。
• 使用镊子或小一字螺丝刀，将垫圈安装
到挠性板中。
• 向下滑动索环时，用镊子夹住热缩管。
保留所有权利
•

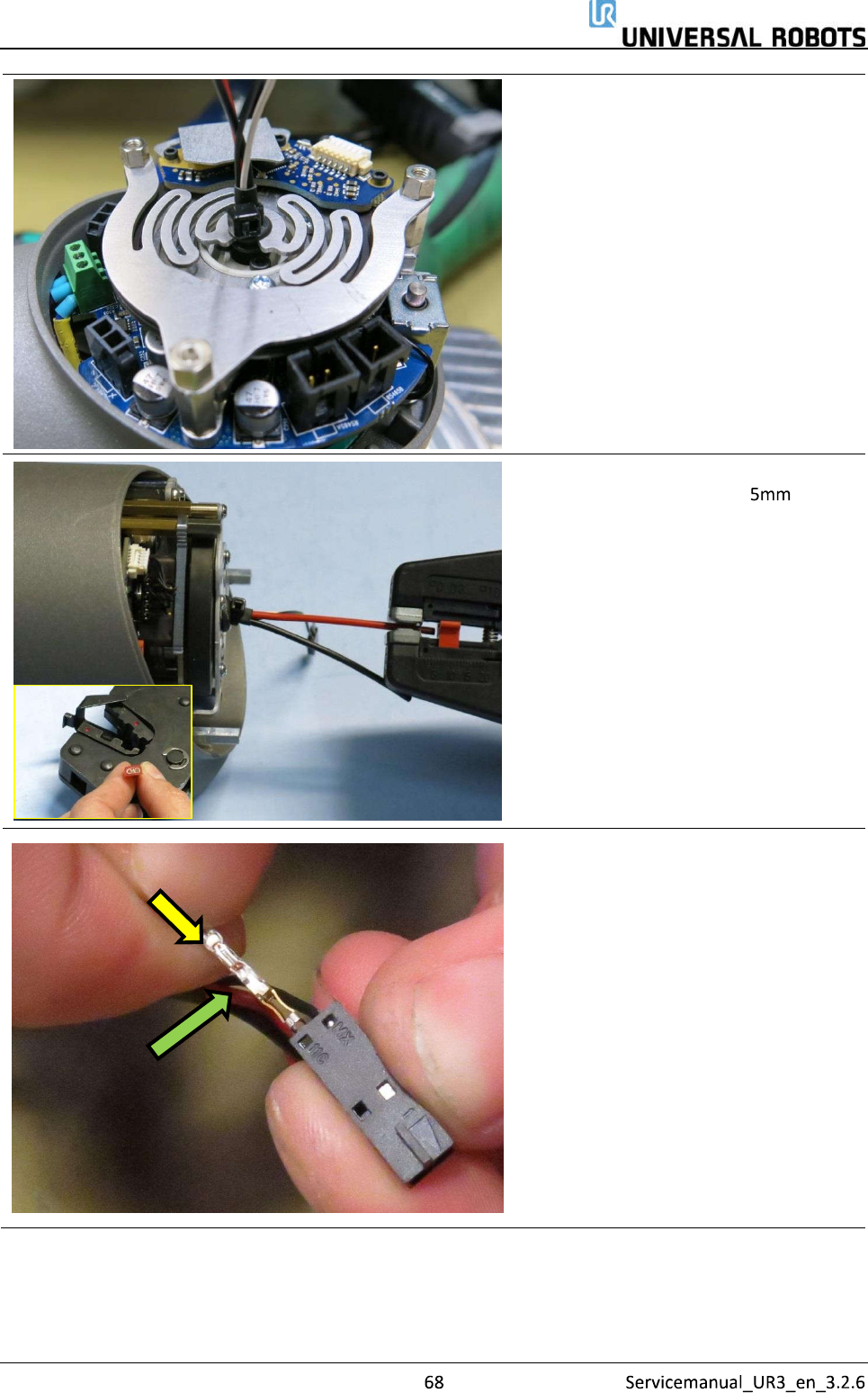

将电缆扎带安装在索环顶部。
•
用扎带工具拧紧并剪断。
• 需要剥离两条电源线（两条较粗的红
色和黑色电线）（大约 ）。
• 安装电缆槽
• 使用制造商指定的夹紧工具。
• 检查电线是否固定在电缆槽中。
• 拿起通信电缆：
•
插入连接器引脚时，确保绿色箭头所
示的倒钩位于照片所示的位置。否
则，将不会钩住连接器内部，并会脱
落。
•
将黑色连接器引脚插入标有“MX”的插
孔。记住如上所述，设置倒钩方位。
正确插入时，会听到“咔嗒”一声。
•
将白色引脚插入另一个插孔。
•
完成后，轻轻拉入电线，检查连接器
引脚是否牢固地钩住插头。
• 如果没有，检查倒钩的方位是否正
确。如果插入正确，使用工具，按压
引脚，确保一直推入。
保留所有权利
–
注意：下臂线束套件包含多种机器人类型的线束。请确保使用正确的长度。
• 为了在 下臂安装新线束，建议拆除肘
部。这应该会使工作更容易。
• 线束两端不同，需要正确插入。
小索环后的长导线部分必须如照片所示，
这至关重要。
• 在肘部未安装的情况下，需要将大索环放
在照片所示的末端（如果尚未安装）。
