NPM- TT2 EJM1EC-MB-06M-03 6-2 -3 5 对 Y 轴线性导轨加油 ●使用润滑油 :LCG100 ●按照以下顺序，在左右两侧的上下 2 处润滑 油注入口进行加油。 ①拧松润滑脂枪尖端，插进润滑脂注入口后，在按 压的 同时紧固。 ( 参照步骤 的图 1) ②执 行 1/2 抽吸。 ( 约 0.5 cm 3 ) ③ 用手使 Y 轴移动 100mm 。 ④ 实 施两次步骤②和③。 ⑤ 倾 斜润滑脂枪尖端，排除内压，拧…
NPM-TT2 EJM1EC-MB-06M-03
6-2-2
顺序

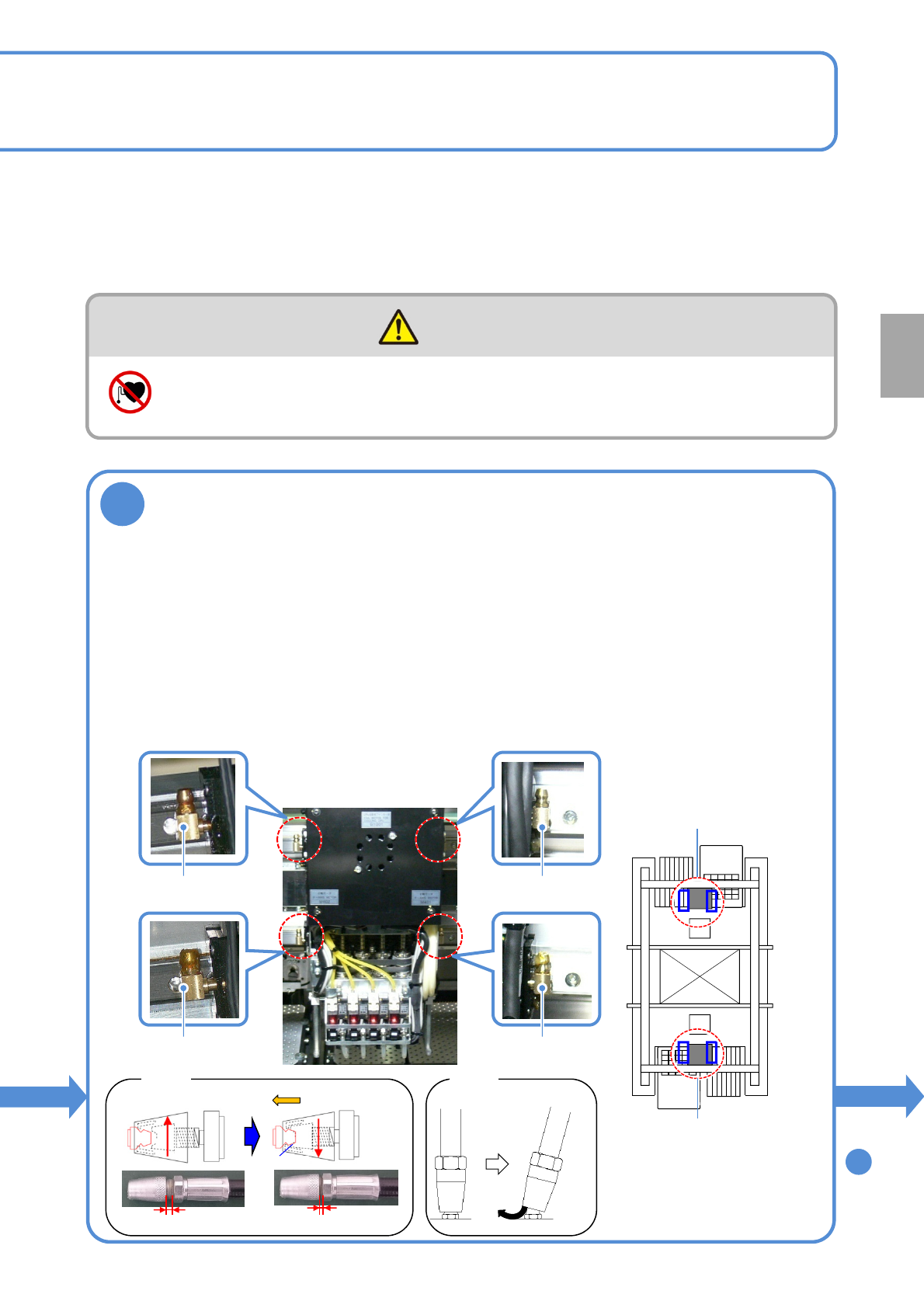

对X轴线性导轨加油
●使用润滑油:LCG100
●请注意勿使润滑油枪的尖端被直线马达的磁力吸住。
(X轴直线马达的定子(磁石)的保护盖可能会变形)
●按照以下顺序，从上下2处润滑油注入口进行加油。
①拧松润滑脂枪尖端，插进润滑脂注入口后，在按压的同时紧固。(参照图1)
②执行1/4抽吸。(约0.25cm
3
)
③ 用手使X轴移动100mm。
④ 实施两次步骤②和③。
⑤ 倾斜润滑脂枪尖端，排除内压，拧松尖端后取出。(参照图2)
⑥在注油后擦拭干净附着在润滑脂注入口上的润滑脂。
4
●润滑油注入口位置
上下4处
●润滑油注入口位置
上下4处
润滑油注入口
润滑油注入口
润滑油注入口
润滑油注入口
5
每
5
6
0
小
时
保
养
定
期
检
查
警告
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)
扩宽
窄缩
图1
内压
图2
拧松
插进
在按压的同时紧固
夹紧
NPM-TT2 EJM1EC-MB-06M-03
6-2-3
5

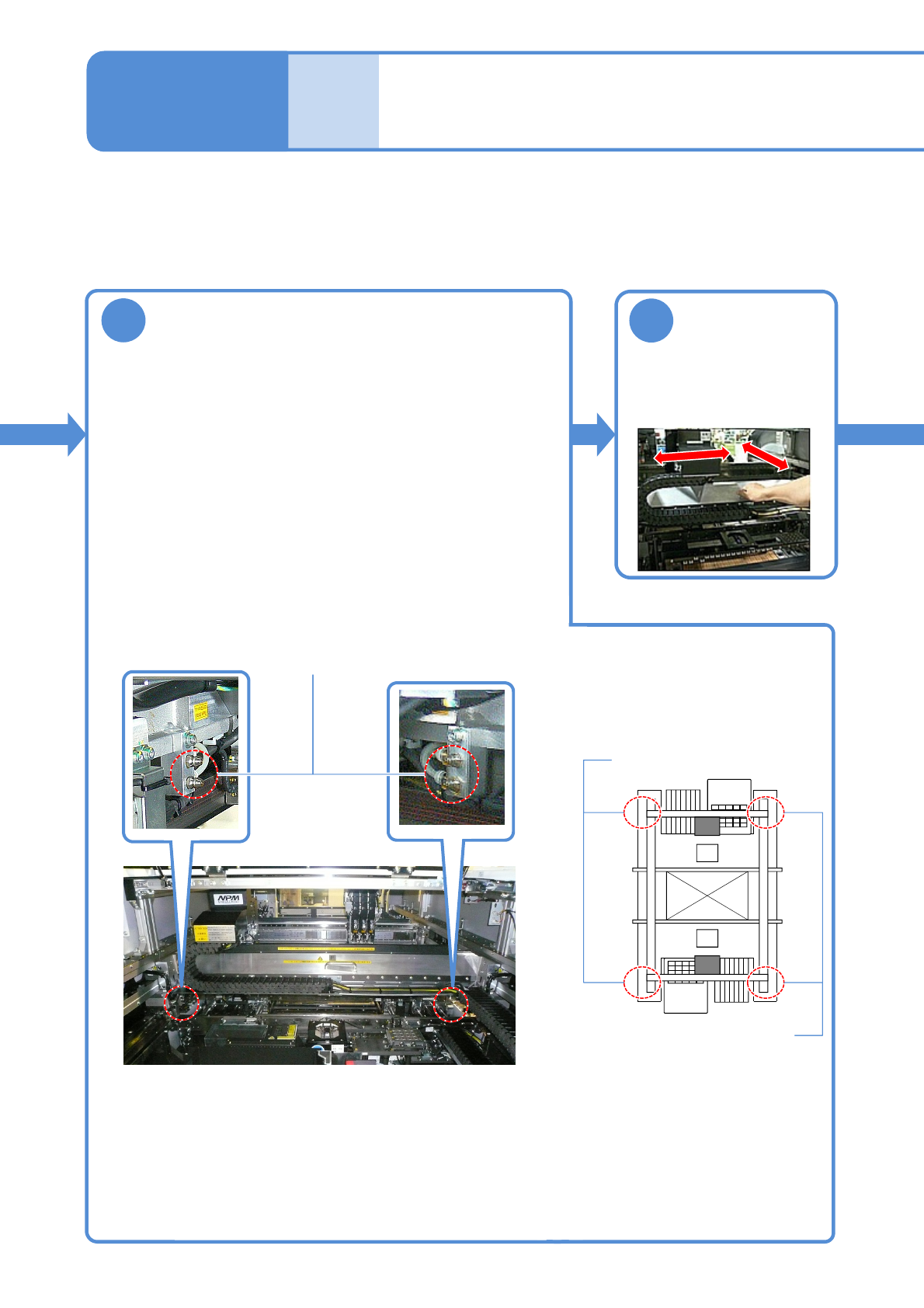

对Y轴线性导轨加油
●使用润滑油:LCG100
●按照以下顺序，在左右两侧的上下2处润滑油注入口进行加油。
①拧松润滑脂枪尖端，插进润滑脂注入口后，在按压的
同时紧固。(参照步骤 的图1)
②执行1/2抽吸。(约0.5 cm
3
)
③ 用手使Y轴移动100mm。
④ 实施两次步骤②和③。
⑤ 倾斜润滑脂枪尖端，排除内压，拧松尖端后取出。
(参照步骤 的图2)
⑥在注油后擦拭干净附着在润滑脂注入口上的润滑脂
线性导轨的润滑油注入口
复数次移动X轴、
Y轴
●在整个行程范围内移动，
使润滑油融合于整个导轨。
6
XY轴线性导轨的加油 2
维修保养篇
6-2
●润滑油注入口位置
上下2处
●润滑油注入口位置
上下2处
NPM-TT2 EJM1EC-MB-06M-03
6-2-4
7
擦去溢出的润滑油
●擦去从X轴、Y轴的线性导轨溢出的润滑油和轨道滑动面以外附着的润滑油。
溢出的润滑油
Y轴线性导轨
●从对面的轴侧目视确认线性导轨的轨道部的安装孔，如有积存的润滑油，请擦拭。
线性导轨
轨道部的安装孔
溢出的润滑油 积存的润滑油
X轴线性导轨
8
检查润滑油盘
●如果有润滑油积存时，请擦拭干净。
Y轴下面的润滑油盘(左侧)
顺序
9
Y轴下面的润滑油盘(右侧)
X轴下面的润滑油盘
每
5
6
0
小
时
保
养
定
期
检
查
