7 定期检查
每1000小时保养
NPM-TT2 EJM1EC-MB-07M-02
吸嘴座的清扫 1
(8吸嘴贴装头(选购件))
维修保养篇
7-1
对贴装头上的吸嘴座的清扫进行说明。
使用工具: 棉纱布、气枪、棉棒头、清洁纸、吸嘴座轴清扫工具(N610130890AB)
所需时间:30分钟(1台贴装头)
7-1-1
注意
我们将维护周期设为了1 000个小时，但是根据客户所拥有设备的设置环境以及贴装的元件、贴装次数等
各种条件的关系，最佳维护周期有时会发生变化。
此外，如果在脏污的状态下持续使用吸嘴座，不仅会导致无法正常动作，且会导致脏污也难以擦拭干净，
这样有时就会造成维护花费时间。
请根据客户设备的使用状况设定最佳的维护周期后，对吸嘴座进行清扫。
NPM-TT2 EJM1EC-MB-07M-02
定
期
检
查
每
1
0
0
0
小
时
保
养
7-1-2

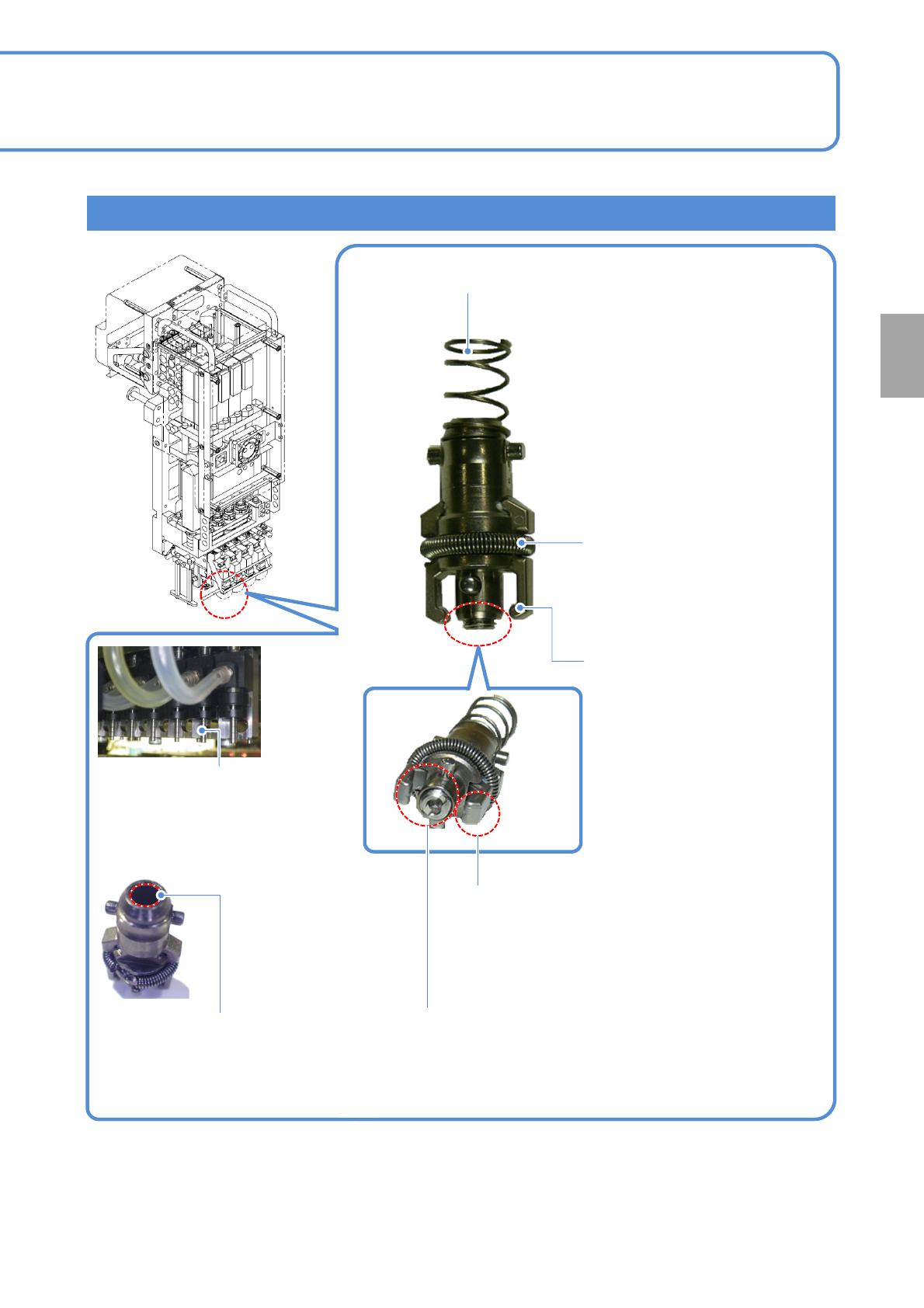

清扫部位
吸嘴缓冲用弹簧
(如果有灰尘，是造成吸嘴缓冲不良的原因)
吸嘴座内外周
(如果有灰尘，是造成滑动不良而引
起吸着错误的原因)
吸嘴夹具夹扣压紧用弹簧
●压紧夹具夹扣的部分。(如果有灰
尘，是造成吸嘴夹具不良的原因)
吸嘴座接合部面
(如果有灰尘，夹紧吸嘴时无法与吸嘴接合面紧密接触，
发生空气泄漏，是造成贴装精度恶化和吸着错误的原
因)
夹具夹扣(左右2个)
●夹住吸嘴。(如果有灰尘，无法
正确夹住吸嘴，发生空气泄漏，
是造成吸着、贴装错误的原因)
真空过滤器
●位于空气路径内，防止空气中的灰尘进入设备内部。(如果有灰
尘，吸嘴尖端部的真空切换时机将变慢，是造成吸着错误的原
因)
吸嘴座轴
●吸嘴座的插入部。如果此部位附
着灰尘等，将会发生动作不良，
从而导致吸附错误等故障。
吸嘴座动作部
●吸嘴座轴的插入部。如果此部位
附着灰尘等，将会发生动作不良，
从而导致吸附错误等故障。
