NPM- TT2 EJM1EC-MB-11 M-02 所需时间 :10 分钟 ( 只包括贴装头 的安装时间 ) 贴装头的安装 1 11 - 1 -7 2 1 OFF 主电源开关置于 OFF ，上锁 3 卸下托盘供料器或 者交换台车 ●托盘供料器时 (→P.14 -8) ●交换台车时 (→P.3- 2) 注意 通过 8 吸嘴贴装头或者 3 吸嘴贴装贴装 BGA 、 CSP 时，请确认在 多功能识别 照相机单元上是否安装了侧面照明。 侧面照…
NPM-TT2 EJM1EC-MB-11M-02
11-1-6
更
换
NPM-TT2 EJM1EC-MB-11M-02

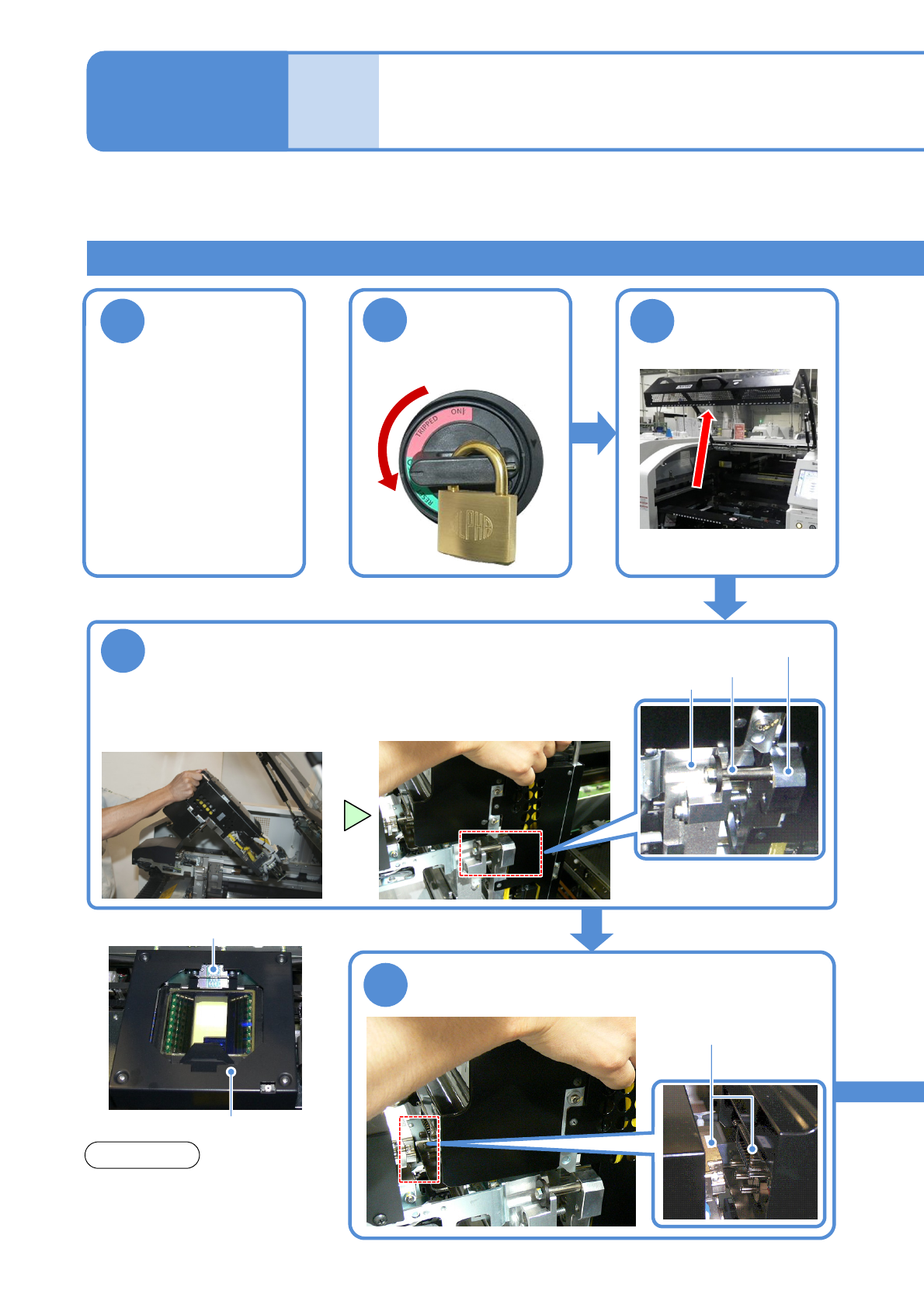

所需时间:10分钟(只包括贴装头的安装时间)
贴装头的安装 1
11-1-7
2
1
OFF
主电源开关置于
OFF，上锁
3
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
注意
通过8吸嘴贴装头或者3吸嘴贴装贴装
BGA、CSP时，请确认在多功能识别
照相机单元上是否安装了侧面照明。
侧面照明
多功能识别照相机单元
5
拉出贴装头，插入连接器
连接器
贴装头板
●贴装头挡块:左右2块
贴装头挡块
●握住贴装头上部的把手，把贴装头挡块挂在X轴板上、注意避
免碰触到安全盖。
●请事先确认安装面有无异物。
Ｘ轴板
4
安装贴装头
维修保养篇
11-1
贴装头和吸嘴交换器的更换 4
NPM-TT2 EJM1EC-MB-11M-02
11-1-8
更
换
6

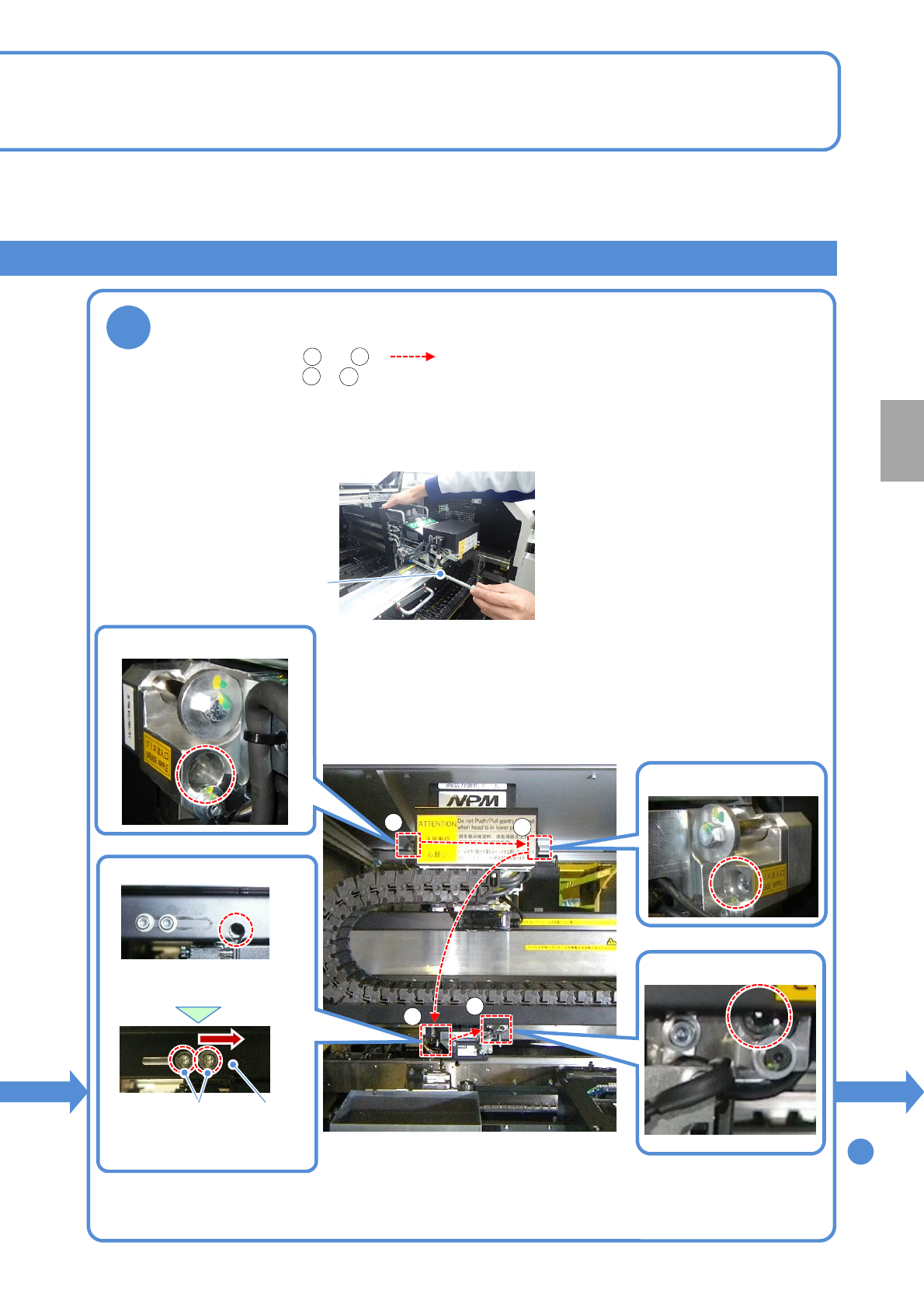

●将贴装头移动到可看见螺栓
的位置。
挡板
●固定螺栓后，关闭挡板。
拧紧螺栓
贴装头右下部
1
贴装头右上部
3
贴装头左上部
4
贴装头左下部
2
长钻头
以固定螺栓暂时紧固贴装头
●使用长钻头，按照 ～ ()的顺序暂时紧固固定螺栓(4处)。
●暂时紧固固定螺栓 、 时，在连接了连接器的状态下，将贴装头按压到贴装头托板上的同
时实施紧固。
●如果按照错误的步骤实施了作业，有可能会导致固定螺栓或者塞孔发生破损。
1
4
1
2
7
顺序
